Hàng hiệu:
Dwyer
Chứng nhận:
CE
Số mô hình:
MSX-W20-PA-LCD

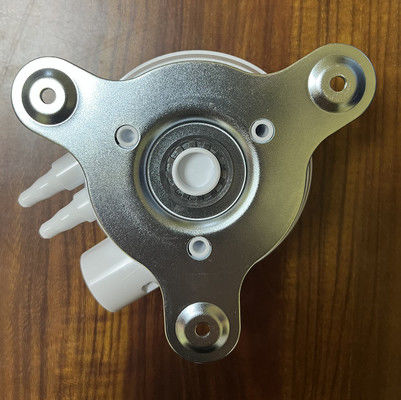

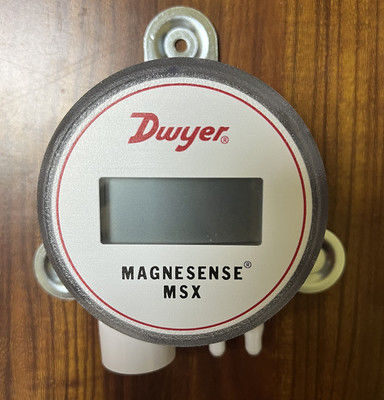

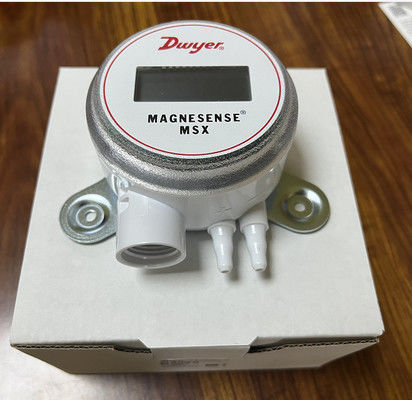

Dwyer MSX Pro Pressure Transmitter (Mô hình: MSX-20W-PA)
Bảng giới thiệu sản phẩm
Dwyer MSX Pro Pressure Transmitter (MSX-20W-PA) là một cảm biến áp suất chênh lệch Magnesense linh hoạt được thiết kế cho các ứng dụng điều khiển tòa nhà, giám sát áp suất chênh lệch, vận tốc không khí,và lưu lượng thể tíchXây dựng trên sự ổn định của loạt MS2 Magnesense II, nó đơn giản hóa cấu hình với 32 phạm vi áp suất có thể chọn (Pa, mm w.c, trong w.c.) trong chế độ một chiều / hai chiều.Máy phát cung cấp các đầu ra áp suất hoặc vận tốc tuyến tính với chiết xuất gốc vuông để tính toán dòng chảy, tín hiệu điện áp kép / milliamp cho điều khiển và xác minh, và một màn hình LCD 4 chữ số có thể xoay để dễ đọc.nó đáp ứng UL94 V-0 và xếp hạng plenum về an toàn.
Tính năng sản phẩm
Khả năng đo chính xác:
Kiểm tra áp suất khác biệt, tốc độ không khí và dòng chảy thể tích trong các hệ thống xây dựng.
Độ chính xác FSO ± 1% cho các phép đọc đáng tin cậy trên 32 phạm vi áp suất (Pa, mm w.c., trong w.c.).
Chế độ đầu ra có thể cấu hình:
Khả năng thoát áp suất tuyến tính hoặc tốc độ với chiết xuất gốc vuông để tính dòng chảy.
Các tín hiệu kép: 4 ′′20 mA (2 dây) và có thể chọn 0 ′′10 V/0 ′′5 V (3 dây) để điều khiển và xác minh tín hiệu.
Thiết lập và vận hành linh hoạt:
Điện năng nhập 1036 VDC (2 dây) hoặc 1736 VDC/21.633 VAC (3 dây).
1/2 "NPS dây điện nhập và định hướng độc lập gắn.
Giao diện thân thiện với người dùng:
LCD 4 chữ số với màn hình quay 180 ° cho tầm nhìn tối ưu trong bất kỳ cài đặt nào.
Khóa đầu cuối không có công cụ tùy chọn để dây nhanh.
Xếp hạng an toàn và môi trường:
UL94 V-0 cấp độ cháy và các vật liệu cấp độ plenum cho môi trường nguy hiểm.
Giới hạn áp suất: Tối đa 3,6 psi (hoạt động) và 6 psi (bùng nổ) cho các phạm vi được chọn.
Ứng dụng đa năng:
Lý tưởng cho việc giám sát bộ lọc, kiểm soát áp suất phòng sạch, áp suất tĩnh ống dẫn và luồng không khí hệ thống VAV.
Thông số kỹ thuật điện:
Kháng mạch đầu ra hiện tại: 01250 Ω tối đa; điện áp đầu ra: tối thiểu 1 kΩ kháng tải.
| Tên sản phẩm | Máy truyền áp suất |
| Dịch vụ | Không khí và khí không cháy, tương thích |
| Độ chính xác | ±1% FSO |
| Nhu cầu năng lượng | 10-36 VDC (2 dây), 17-36 VDC hoặc cách ly 21,6-33 VAC (3 dây) |
| Các tín hiệu đầu ra | 4-20 mA (2 dây); 0-10 V hoặc 0-5 V có thể chọn (3 dây). |
| Điện vào | 1/2" sợi NPS |
| Hiển thị | LCD 4 chữ số. |
| Định hướng gắn | Đo cảm biến áp suất không bị ảnh hưởng bởi định hướng |
