Bộ định vị van điện Koso EPB801 để định vị chính xác

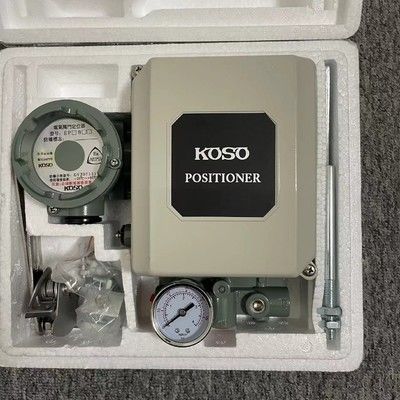

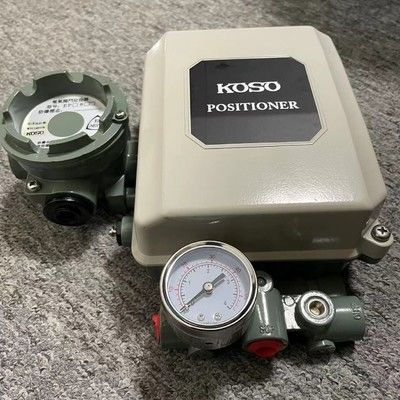

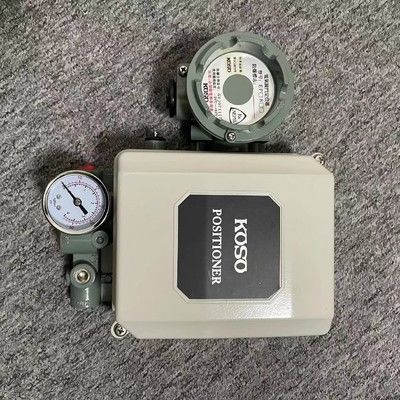

Bộ định vị van điện Koso EPB801

Giới thiệu sản phẩm

Bộ định vị van điện Koso EPB801 là một phụ kiện quan trọng cho van điều khiển khí nén, được thiết kế để điều chỉnh chính xác vị trí van trong các quy trình công nghiệp. Nó nhận tín hiệu đầu vào 4–20 mA DC từ bộ điều khiển và chuyển đổi thành đầu ra khí nén để điều khiển van, trong khi phản hồi cơ học từ trục van đảm bảo theo dõi vị trí chính xác. Bộ định vị gửi tín hiệu điện đến hệ thống phía trên để giám sát theo thời gian thực, làm cho nó trở thành yếu tố cần thiết cho các hệ thống điều khiển vòng kín. Với vỏ hợp kim nhôm chắc chắn và nhiều xếp hạng chống cháy nổ, nó phù hợp với nhiều môi trường công nghiệp khác nhau từ -20°C đến 80°C.

Tính năng sản phẩm

Kiểm soát & Phản hồi chính xác:

Tín hiệu đầu vào: Tiêu chuẩn 4–20 mA DC (dải chia: 4–12 mA/12–20 mA/10–50 mA cho các model EP-15/17/25/27).

Phản hồi cơ học: Chuyển vị trục được chuyển đổi thành tín hiệu điện để giám sát hệ thống theo thời gian thực.

Khả năng tương thích bộ truyền động đa năng:

Hành trình thẳng: 12–100 mm; Hành trình góc: 0–90 độ.

Thích ứng với bộ truyền động nhỏ/lớn thông qua các chiến lược kiểm soát tải và điều chỉnh cơ cấu cam.

Hiệu suất khí nén:

Áp suất nguồn khí: 0.14–0.16 MPa hoặc 0.17–0.50 MPa.

Tiêu thụ khí: 5 NL/phút ở 0.4 MPa; thiết kế bộ khuếch đại công suất thấp giúp giảm sử dụng năng lượng.

Độ chính xác & Độ tin cậy:

Độ trễ: <1%; Vùng chết: <0.4% để định vị van chính xác.

Đặc tính đầu ra: Tuyến tính (có thể cấu hình thành mở nhanh, phần trăm, v.v., thông qua cơ cấu cam).

Tính năng môi trường & An toàn:

Phạm vi nhiệt độ: Chống cháy: -20°C–60°C; Tiêu chuẩn: -40°C–80°C.

Loại chống cháy nổ: Có sẵn các model chống cháy và thông thường.

Bảo vệ IP: Thích hợp cho môi trường khắc nghiệt với độ ẩm tương đối ≤90%.

Thiết kế & Lắp đặt:

Vỏ: Hợp kim nhôm (trọng lượng: 3.5 kg).

Kết nối khí: Ren ZG1/4 để tích hợp khí nén dễ dàng.

Chuyển đổi bộ khuếch đại: Dễ dàng chuyển đổi giữa tác động dương/âm cho bộ truyền động tác động đơn.

Thông số kỹ thuật và hiệu suất:

Tín hiệu đầu vào: Tiêu chuẩn: 4-20 MADC.

Chia: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17. EP-25.27.) ...

Trở kháng đầu vào: 250 Euro (4-20 MADC)100 Euro (10-50 MADC).

Hành trình danh định: hành trình thẳng: 12... 100 mm, Góc: 0-90 độ ...

Áp suất nguồn khí: 0.14-0.16 mpa 0.17-0.50 mpa.

Tiêu thụ khí: 5NL/phút (khi áp suất khí là 0.4 MPa) ...

Độ trễ: nhỏ hơn 1% vùng chết: nhỏ hơn 0.4% .

Đặc tính đầu ra: tuyến tính (có thể thay đổi thành mở nhanh, chẳng hạn như đặc tính phần trăm) ...

Nhiệt độ môi trường: Loại chống cháy -20-+ 60℃ loại bình thường -40-+ 80℃

Độ ẩm tương đối: không quá 90% ...

Loại chống cháy nổ: loại chống cháy, loại thông thường. Giao diện nguồn khí ZG1/4 ...

Vật liệu vỏ: hợp kim nhôm. Trọng lượng: 3.5 kg

Các tính năng của bộ định vị van dòng EPB800:

Áp dụng cho bộ truyền động dung tích nhỏ và dung tích lớn: áp dụng chính sách tên lửa kiểm soát tải, chọn chính sách tên lửa tương ứng có thể phù hợp với bộ định vị bộ truyền động.

tiêu thụ khí nhỏ: mức tiêu thụ điện năng của bộ khuếch đại nhỏ, dung lượng lớn.

Có thể chọn đặc tính đầu ra: vì có cơ cấu cam trong cơ cấu phản hồi, có thể chọn các đặc tính đầu ra khác ngoài các đặc tính tiêu chuẩn.

4 chế độ phản hồi khác nhau tương ứng với model: chỉ cần thay thế thiết bị cam, có thể sử dụng cho bộ truyền động tương ứng sau.

* bộ truyền động hành trình trực tiếp: tiêu chuẩn-------------EPB8O1 * Bộ truyền động hành trình góc: Tiêu chuẩn----. EPB8 02, dễ dàng chuyển đổi thành bộ khuếch đại phản ứng: khi bộ truyền động tác động đơn yêu cầu điều khiển phản ứng, bộ khuếch đại tác động dương có thể dễ dàng chuyển đổi thành bộ khuếch đại tác động âm.
