WAGO 787-734 Cài nguồn điện chế độ chuyển đổi

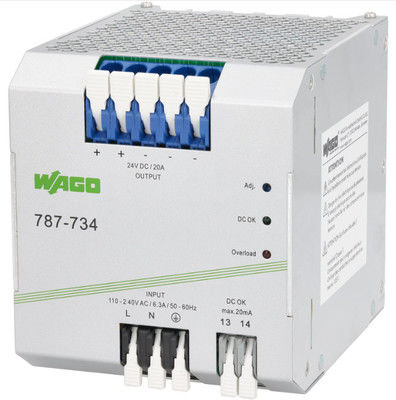

Nguồn cấp điện chuyển mạch WAGO 787-734

Giới thiệu sản phẩm

WAGO 787-734 là nguồn cấp điện chuyển mạch hiệu suất cao được thiết kế cho các ứng dụng công nghiệp, cung cấp đầu ra 24 VDC ổn định ở 20 A (480 W) với điều chỉnh điện áp chính xác. Được thiết kế để đảm bảo độ tin cậy trong tủ điều khiển, nó có tính năng làm mát đối lưu tự nhiên để lắp đặt theo chiều ngang, kết nối không cần dụng cụ thông qua các khối đầu cuối PCB được kích hoạt bằng cần gạt và cách ly điện tuân thủ SELV (UL 60950-1) và PELV (EN 60204). Nguồn cấp điện hỗ trợ dải đầu vào rộng (85–264 VAC/130–373 VDC), đảm bảo gợn sóng thấp (<100 mV), và bao gồm một tiếp điểm DC OK để theo dõi hệ thống.

Tính năng sản phẩm

Thông số kỹ thuật nguồn:

Đầu ra: 24 VDC (có thể điều chỉnh 22–28 V), 20 A, 480 W.

Đầu vào: 85–264 VAC hoặc 130–373 VDC, 1 pha, 47–63 Hz (tương thích 0 Hz).

Hiệu suất: Hệ số công suất ≥0.94 (230 VAC) / ≥0.98 (115 VAC) với PFC chủ động.

Hiệu suất & Bảo vệ:

Độ chính xác: Độ lệch điều khiển ≤1%, gợn sóng dư ≤100 mV (đỉnh-đỉnh).

Xử lý quá tải: Chế độ công suất không đổi (1.15–1.4x dòng điện danh định), tắt ngắn mạch với tự khởi động lại.

Duy trì điện áp lưới: ≥20 ms ở 230 VAC để ổn định quá độ.

Thiết kế & Lắp đặt:

Làm mát: Đối lưu tự nhiên khi lắp đặt theo chiều ngang.

Kết nối: Khối đầu cuối PCB được kích hoạt bằng cần gạt không cần dụng cụ để đi dây nhanh chóng.

Lắp đặt: Thiết kế kín để sử dụng trong tủ điều khiển.

An toàn điện & Tuân thủ:

Cách ly: SELV (UL 60950-1), PELV (EN 60204).

Dòng khởi động: ≤30 A; dòng xả ≤2 mA.

Giám sát & Kết nối:

Tiếp điểm DC OK: Tín hiệu chuyển mạch không bị dội lại thông qua bộ ghép quang để báo hiệu tình trạng hệ thống.

Môi trường & Vật lý:

Kích thước: 6.00 mm² (tham khảo bảng dữ liệu để biết kích thước chính xác).

Vận hành: Thích hợp cho môi trường công nghiệp với kiểm soát nhiệt độ ổn định.
