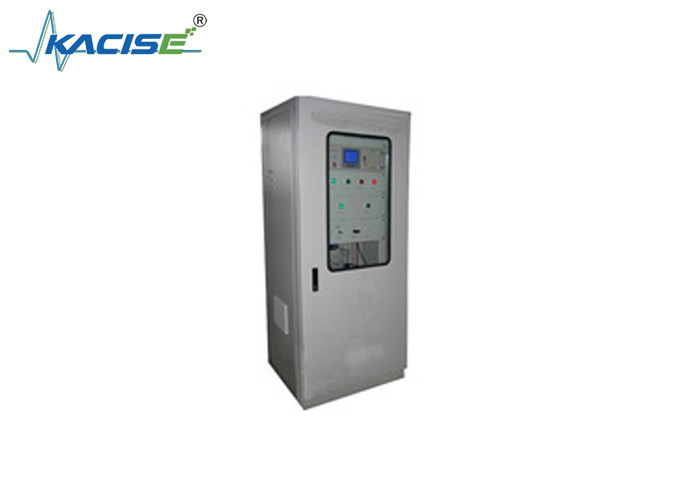

KTG183 Hệ thống phân tích khí đuôi lò canxi cacbít

Lời giới thiệu

Hệ thống phân tích khí thải lò than canxi KTG183 là một sản phẩm hiệu suất cao được thiết kế và phát triển theo các đặc điểm phân tích khí thải lò than canxi.Nó có thể nhanh chóng và trực tuyến phân tích khí thải lò canxi carbide trong môi trường trường khắc nghiệt và nhận ra tự động hóa và thông minh của quá trình phân tíchHệ thống có thể tự động chiết xuất khí mẫu. Sau khi khí mẫu được loại bỏ bụi bởi đầu dò lấy mẫu và trải qua khử ẩm thứ cấp trong đơn vị xử lý trước,khí lấy mẫu trong đường ống đi vào thiết bị phân tích thông qua van lấy mẫu để phân tích trực tuyến liên tục và phát ra tín hiệu dòng tiêu chuẩnNgoài ra, hệ thống thường xuyên thực hiện chương trình ngược để đảm bảo hoạt động ổn định lâu dài của đơn vị lấy mẫu.Kết hợp với kinh nghiệm ứng dụng thành công trong ngành công nghiệp phân tích khí đuôi lò cacbit canxi trong nhiều năm, hệ thống phân tích khí thải trực tuyến liên tục được thiết kế và triển khai có các đặc điểm sau:

(1) Công nghệ tiên tiến và ổn định hệ thống tốt

Sự phát triển của hệ thống được tích hợp chặt chẽ với tình hình thực tế của các quy trình lò carbua canxi khép kín trong nước và nước ngoài.Nó sử dụng toàn diện các công nghệ lấy mẫu và xử lý trước tiên tiên tiến nước ngoài, và đã đạt đến mức độ tiên tiến của các thiết bị nước ngoài tương tự về tiến bộ, khả năng áp dụng, độ tin cậy và an toàn.

(2) Gần ứng dụng và độ tin cậy hệ thống cao

Để đảm bảo độ tin cậy cao của hệ thống, trong khi áp dụng các công nghệ tiên tiến, một số thiết kế sáng tạo đã được thực hiện phù hợp với các đặc điểm của ứng dụng công nghiệp.Ví dụ:, tủ phân tích của hệ thống sử dụng hệ thống sưởi ấm theo dõi điện nhiệt độ cố định,giải quyết hiệu quả vấn đề tắc nghẽn do đông lạnh nước ngưng tụ trong đường ống và các thành phần vào mùa đông. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeDựa trên máy nén nén và máy bơm xoáy để xả nước thải, chương trình điều khiển nước thải và thoát nước đã được tối ưu hóa.cải thiện hiệu quả tác dụng của nước thải và thoát nướcMột loạt các thiết kế sáng tạo có hiệu quả đảm bảo độ tin cậy cao của hệ thống.

(3) Các chức năng hoàn chỉnh và khả năng hoạt động của hệ thống mạnh mẽ

Dựa trên nhiều năm kinh nghiệm ứng dụng trong ngành, các chức năng hệ thống hoàn chỉnh đã được thiết kế và thực hiện, và mức độ tự động hóa cao đã đạt được. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the deviceNgoài ra, hệ thống điều khiển sử dụng màn hình điều khiển cảm ứng đáng tin cậy và ổn định.Giao diện con người-máy tốt loại bỏ các hạn chế của chế độ điều khiển nút truyền thống và tăng khả năng vận hành của hệ thống.

(4) Thiết kế mô-đun và khối lượng bảo trì hệ thống nhỏ

Theo yêu cầu của hệ thống hoàn chỉnh, bố trí cấu trúc hệ thống áp dụng cấu trúc của tủ phân tích (hoặc phòng phân tích),thực hiện thiết kế mô-đun của các đơn vị chức năng hệ thốngĐiều này không chỉ đơn giản hóa việc lắp đặt và gỡ lỗi tại chỗ mà còn cải thiện hiệu quả độ tin cậy của hệ thống, giảm khối lượng bảo trì của hệ thống,và có thể hoàn thành "kế hoạch dự án chìa khóa hoàn toàn".

Các chỉ số hiệu suất kỹ thuật chính của hệ thống

Phạm vi đo: 0,00 ∼15,00% O2; 0,0 ∼30,0% H2; (Phạm vi có thể được tùy chỉnh)

00,0100,0% CO; (Các thành phần như CO2, CH4 và giá trị nhiệt là tùy chọn)

Tốc độ lưu lượng khí mẫu: 400±10ml/min;

Thời gian phản ứng của hệ thống: T90<30s (chuỗi lấy mẫu bên ngoài tủ phân tích là <10M);

Độ chính xác lọc: <1μm;

đầu ra analog: 4-20mA;

Phát ra kỹ thuật số: Giao diện RS232 / 485, giao thức Modbus / RTU tiêu chuẩn; (Tự chọn)
