Place of Origin:
China (Mainland)
Hàng hiệu:
Kacise
Chứng nhận:
certificate of explosion-proof, CE
Model Number:
TDLAS103
Lời giới thiệu

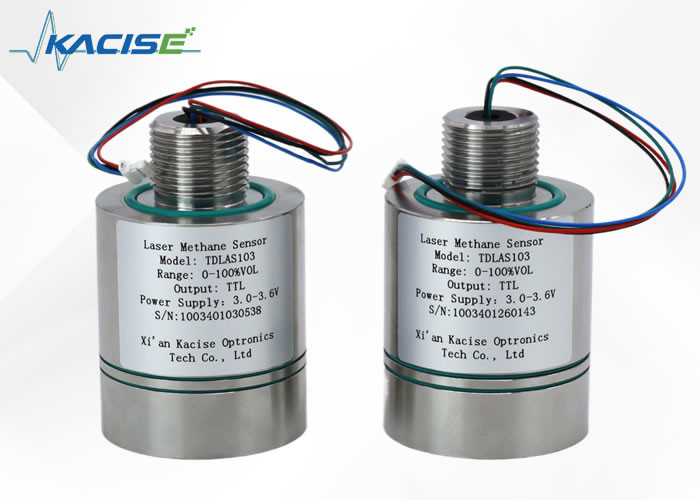

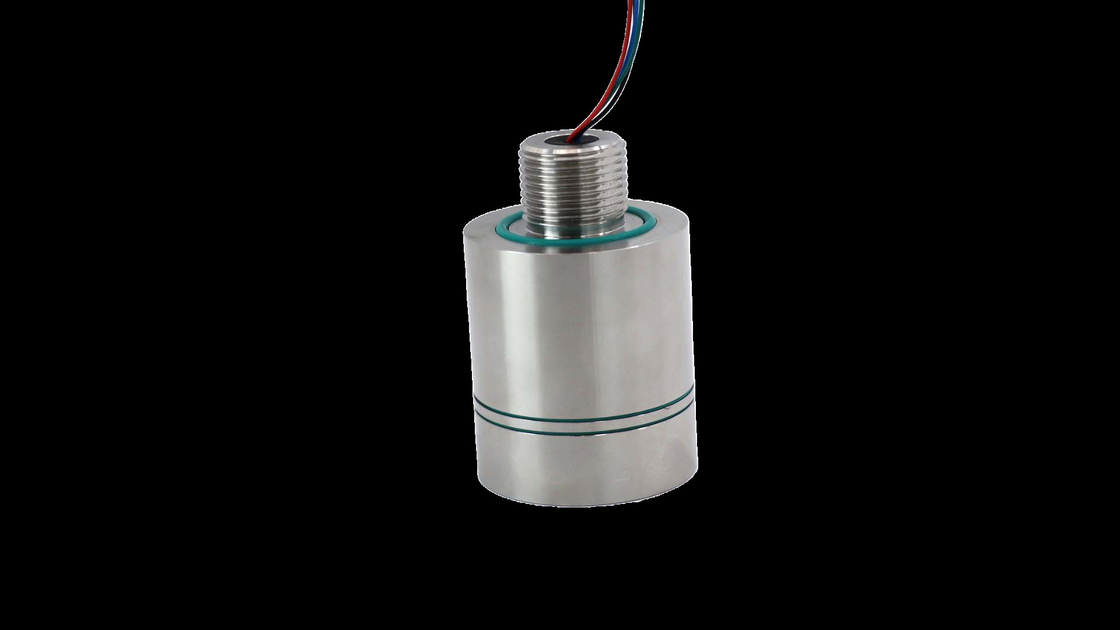

Cảm biến methane, hoạt động ở 3.3V, sử dụng công nghệ TD-LAS với laser 1653.7nm để xác định methane bằng phổ hấp thụ độc đáo của nó, không bị ảnh hưởng bởi hơi nước hoặc nhiễu khí khác.Thiết kế của nó kết hợp các kỹ thuật hấp thụ điều chế bước sóng và bước sóng, có cấu trúc đường quang loại "N" cho độ nhạy phát hiện mở rộng. Sử dụng laser nhiệt độ thấp và thuật toán bù đắp nhiệt độ, nó hoạt động đáng tin cậy trong nhiều môi trường khác nhau.Giao diện và giao thức tiêu chuẩn của nó cho phép tương thích rộng rãi, làm cho nó được áp dụng rộng rãi trong các hệ thống phát hiện rò rỉ methane trong các ngành công nghiệp như khai thác mỏ, phục vụ và hóa chất công nghiệp.
Tính năng
•Độ chính xác phát hiện cao
Công nghệ điều chế trực tiếp và bước sóng kết hợp với thiết kế đường quang gấp, sai số đo ≤ ± 6% giá trị thực tế @ 25 °C
•Khả năng thích nghi tốt với môi trường
Thuật toán điều chỉnh bù nhiệt độ rộng, có thể đáp ứng ứng -40 ~ + 70 °C ứng dụng
•Chống can thiệp mạnh mẽ
Công nghệ phát hiện hấp thụ laser "phạm vi vân tay" metan, chống ngộ độc, chống hơi nước và các nhiễu khí khác;
•Bảo vệ cấu trúc mạnh mẽ
Thiết kế vật liệu thép không gỉ, đáp ứng mức độ chống nổ Exia IIC T6 Ga
•Chi phí thấp
Tuổi thọ dài, tiêu thụ điện năng thấp, thiết kế mô-đun, dễ tích hợp
Kích thước
| Các thông số | Tcông nghệTôi...các bộ chỉ số |
| Khí đo | Methane |
| Nguyên tắc đo | TD-LAS |
| Chế độ phát hiện | Phân tán |
| Phạm vi đo | 0-20% VOL (có thể tùy chỉnh) |
| Lỗi đo @25°C | < +0,06%VOL,0-1%VOL < + 6% Giá trị thực, 1-20% VOL |
| Giới hạn phát hiện thấp hơn | 00,2% VOL |
| Độ phân giải tối thiểu | 0.01% VOL |
| Thời gian phản ứng | T90<15s |
| Điện áp hoạt động | 3.0VDC ~3.6VDC |
| Điện hoạt động trung bình | < 30mA |
| Lưu lượng cao nhất | < 210mA |
| Chế độ đầu ra | Cổng hàng loạt TTL tiêu chuẩn |
| Nhiệt độ hoạt động | -40°C ~ +70°C |
| Độ ẩm hoạt động | 0 ~ 99% RH (các chất ngưng tụ) |
| Dấu hiệu chống nổ | Ex ia IICT6 Ga |
| Các thông số an toàn nội tại | Ui:3.3V II:50mA Pi:0.250W Ci:20uF Li:3.14uH |
| Mức độ bảo vệ | IP66 |
| Trọng lượng sản phẩm | 255g |
| Kích thước sản phẩm | φ41.7mmx63.6mm |
a) Bộ cảm biến liên tục phát ra nồng độ metan đo, nhiệt độ đo, áp suất đo, cường độ tín hiệu laser,nhiệt độ hoạt động laser và mã lỗi thông qua cổng hàng loạt TTL tiêu chuẩn
b) Nó có chức năng tự kiểm tra, có thể phát hiện xem laser, máy dò quang điện và cảm biến ổn định điện áp có bình thường hay không, giúp loại bỏ điểm lỗi.
Giao diện và định nghĩa truyền thông
Hình dạng giao diện: SH1.0mm/4P
Chiều dài cáp: 200mm
| Số | Cmùi | Tôi...giao diệndkết thúc |
| 1 | Màu đỏ | VCC |
| 2 | Màu đen | GND |
| 3 | Màu xanh | RX |
| 4 | Xanh | TX |
Giao thức thông tin
(1) Cấu hình giao diện truyền thông
Cổng nối tiếp UART: Baud rate: 115200, bit dữ liệu: 8 bit,
Stop bit: 1 bit, parity bit: không kiểm tra
(2) Mô tả giao thức liên lạc
| Số chuỗi byte | Mã chức năng | Số byte | Đơn vị | Ví dụ |
| 0 | Đầu khung | 1 | - | A |
| 1-7 | Nồng độ | 7 | % VOL | +000.00 |
| 8 | Không gian trống | 1 | - | |
| 9-13 | Nhiệt độ môi trường | 5 | °C | +23.7 |
| 14 | Không gian trống | 1 | - | |
| 15-21 | Áp suất không khí xung quanh | 7 | hPa | 1006.22 |
| 22 | Không gian trống | 1 | - | |
| 23-27 | Trọng lượng ánh sáng | 5 | - | +16.1 |
| 28 | Không gian trống | 1 | - | |
| 29-35 | Tỷ lệ gia tăng | 7 | - | B+6.0 |
| 36 | Không gian trống | 1 | - | |
| 37-38 | Mã lỗi | 2 | - | 00 |
| 39 | Không gian trống | 1 | - | |
| 40-41 | Mã kiểm tra Xor | 2 | - | 3D |
| 42 | Nhân vật trả lại vận chuyển | 1 | ||
| 43 | Chữ đoạn đường | 1 |
Sau khi cảm biến được bật, nó trải qua một giai đoạn xử lý trước (6-10s) và sau đó bắt đầu xuất một chuỗi dài cố định theo định kỳ (1Hz).
Phân tích chuỗi đầu ra (mẫu):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0
A: đầu khung;
+000.00: giá trị nồng độ metan, hai chữ số thập phân được dành riêng, đơn vị %vol;
+ 24.0: nhiệt độ môi trường, đơn vị °C;
1006.22: áp suất môi trường, đơn vị hPa;
16.1: cường độ ánh sáng laser và phạm vi hiệu quả 3.6 21.6;
006.0: yếu tố phóng to, phạm vi bình thường 1.0-126.0;
00: mã lỗi
01: tín hiệu quang bất thường; 02; Nhiệt độ môi trường hoặc áp suất bất thường; tín hiệu quang quá mạnh; 04 nhiệt độ laser bất thường;
05: tín hiệu ánh sáng quá yếu;
13: xor mã kiểm tra
Mã lỗi
| Mã lỗi | Ý nghĩa | Mã lỗi | Ý nghĩa |
| 0 | Cảm biến hoạt động đúng cách | 3 | Tín hiệu laser rất mạnh. |
| 1 | Tín hiệu của máy dò ánh sáng là bất thường. | 4 | Sự bất thường về nhiệt độ laser |
| 2 | Cảm biến nhiệt độ và áp suất bất thường | 5 | Tín hiệu laser quá yếu. |
Các biện pháp phòng ngừa
a) Điện áp hoạt động của cảm biến là 3,3V và mức giao diện hàng loạt là 3,3V;
b) cảm biến chứa các thành phần quang học chính xác, xin hãy tránh va chạm dữ dội;
c) Điều kiện môi trường làm việc: -40°C ~ +70°C
d) Độ ẩm tương đối 0-99% RH (không ngưng tụ).
Lưu ý: Điện áp hoạt động của cảm biến là 3,3V. Không được kết nối điện áp cung cấp năng lượng vượt quá 3,6VDC với cảm biến để tránh hỏng cảm biến.
