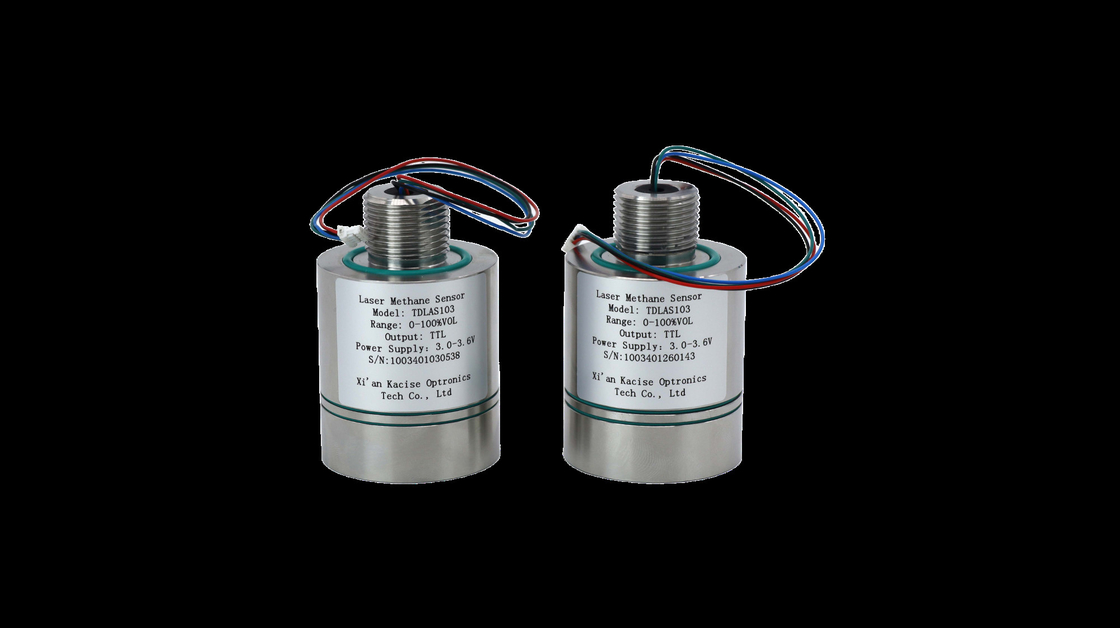

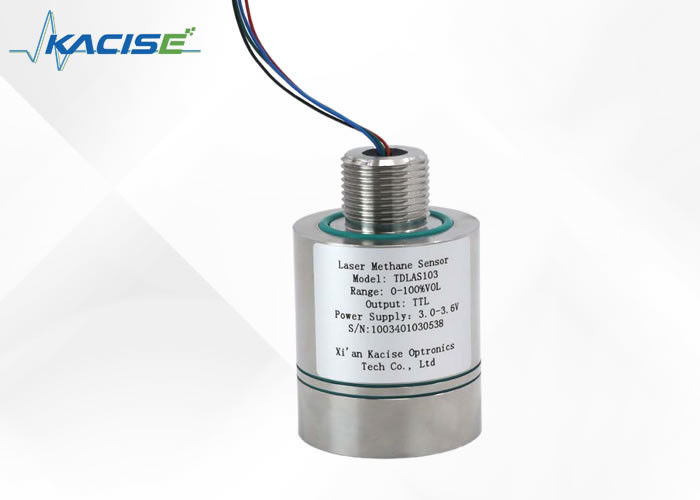

Bộ cảm biến methane laser mạnh mẽ và chính xác với bảo vệ IP66

Lời giới thiệu

Cảm biến metan 3.3V, sử dụng công nghệ TD-LAS, phát hiện metan thông qua "phần phổ vân tay" của nó với laser 1653.7nm, tránh sự can thiệp từ hơi nước và các khí khác.Kết hợp các kỹ thuật hấp thụ điều chế trực tiếp và bước sóng, cùng với thiết kế đường quang loại "N", nó đạt được độ nhạy và độ chính xác cao.Nó kết hợp các thành phần laser nhiệt độ thấp và một thuật toán bù nhiệt độ cho sự thích nghi môi trường rộng rãiVới các giao thức truyền thông tiêu chuẩn và một giao diện cài đặt dây, cảm biến này rất linh hoạt và phù hợp để phát hiện rò rỉ methane trong mỏ than, nhà máy hóa chất, nhà hàng, nhà máy sản xuất khí đốt và nhà máy sản xuất khí đốt.và các khu vực ngầm.

Tính năng

•Độ chính xác phát hiện cao

Công nghệ điều chế trực tiếp và bước sóng kết hợp với thiết kế đường quang gấp, sai số đo ≤ ± 6% giá trị thực tế @ 25 °C

•Khả năng thích nghi tốt với môi trường

Thuật toán điều chỉnh bù nhiệt độ rộng, có thể đáp ứng ứng -40 ~ + 70 °C ứng dụng

•Chống can thiệp mạnh mẽ

Công nghệ phát hiện hấp thụ laser "phạm vi vân tay" metan, chống ngộ độc, chống hơi nước và các nhiễu khí khác;

•Bảo vệ cấu trúc mạnh mẽ

Thiết kế vật liệu thép không gỉ, đáp ứng mức độ chống nổ Exia IIC T6 Ga

•Chi phí thấp

Tuổi thọ dài, tiêu thụ điện năng thấp, thiết kế mô-đun, dễ tích hợp

Kích thước

Các thông số kỹ thuật:

Ứng dụng:

a) Bộ cảm biến liên tục phát ra nồng độ metan đo, nhiệt độ đo, áp suất đo, cường độ tín hiệu laser,nhiệt độ hoạt động laser và mã lỗi thông qua cổng hàng loạt TTL tiêu chuẩn

b) Nó có chức năng tự kiểm tra, có thể phát hiện xem laser, máy dò quang điện và cảm biến ổn định điện áp có bình thường hay không, giúp loại bỏ điểm lỗi.

Giao diện và định nghĩa truyền thông

Hình dạng giao diện: SH1.0mm/4P

Chiều dài cáp: 200mm

Giao thức thông tin

(1) Cấu hình giao diện truyền thông

Cổng nối tiếp UART: Baud rate: 115200, bit dữ liệu: 8 bit,

Stop bit: 1 bit, parity bit: không kiểm tra

(2) Mô tả giao thức liên lạc

Sau khi cảm biến được bật, nó trải qua một giai đoạn xử lý trước (6-10s) và sau đó bắt đầu xuất một chuỗi dài cố định theo định kỳ (1Hz).

Phân tích chuỗi đầu ra (mẫu):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0

A: đầu khung;

+000.00: giá trị nồng độ metan, hai chữ số thập phân được dành riêng, đơn vị %vol;

+ 24.0: nhiệt độ môi trường, đơn vị °C;

1006.22: áp suất môi trường, đơn vị hPa;

16.1: cường độ ánh sáng laser và phạm vi hiệu quả 3.6 21.6;

006.0: yếu tố phóng to, phạm vi bình thường 1.0-126.0;

00: mã lỗi

01: tín hiệu quang bất thường; 02; Nhiệt độ môi trường hoặc áp suất bất thường; tín hiệu quang quá mạnh; 04 nhiệt độ laser bất thường;

05: tín hiệu ánh sáng quá yếu;

13: xor mã kiểm tra

Mã lỗi

Các biện pháp phòng ngừa

a) Điện áp hoạt động của cảm biến là 3,3V và mức giao diện hàng loạt là 3,3V;

b) cảm biến chứa các thành phần quang học chính xác, xin hãy tránh va chạm dữ dội;

c) Điều kiện môi trường làm việc: -40°C ~ +70°C

d) Độ ẩm tương đối 0-99% RH (không ngưng tụ).

Lưu ý: Điện áp hoạt động của cảm biến là 3,3V. Không được kết nối điện áp cung cấp năng lượng vượt quá 3,6VDC với cảm biến để tránh hỏng cảm biến.

Hỗ trợ và Dịch vụ

Các dịch vụ hỗ trợ cảm biến máy dò khí của chúng tôi bao gồm khắc phục sự cố chuyên nghiệp, sửa chữa và bảo trì thường xuyên.trong khi chúng tôi cũng cung cấp tài liệu sản phẩm chi tiết và hướng dẫnChúng tôi cung cấp hướng dẫn về lựa chọn và tùy chỉnh sản phẩm. cam kết của chúng tôi là cung cấp dịch vụ chất lượng cao, đảm bảo cảm biến của bạn hoạt động trơn tru và hiệu quả.

Bao bì và vận chuyển:
Bao bì sản phẩm
Đơn vị cảm biến máy dò khí
Hướng dẫn sử dụng
Thiết bị gắn
Chứng chỉ hiệu chuẩn
Thông tin vận chuyển:
Thời gian giao hàng dự kiến: 5-8 ngày làm việc
