OthảMCụ thể là mức độ Radar SplitCảm biến
1.Tạm dịch:
1.1 Thông tin tổng quan về sản phẩm

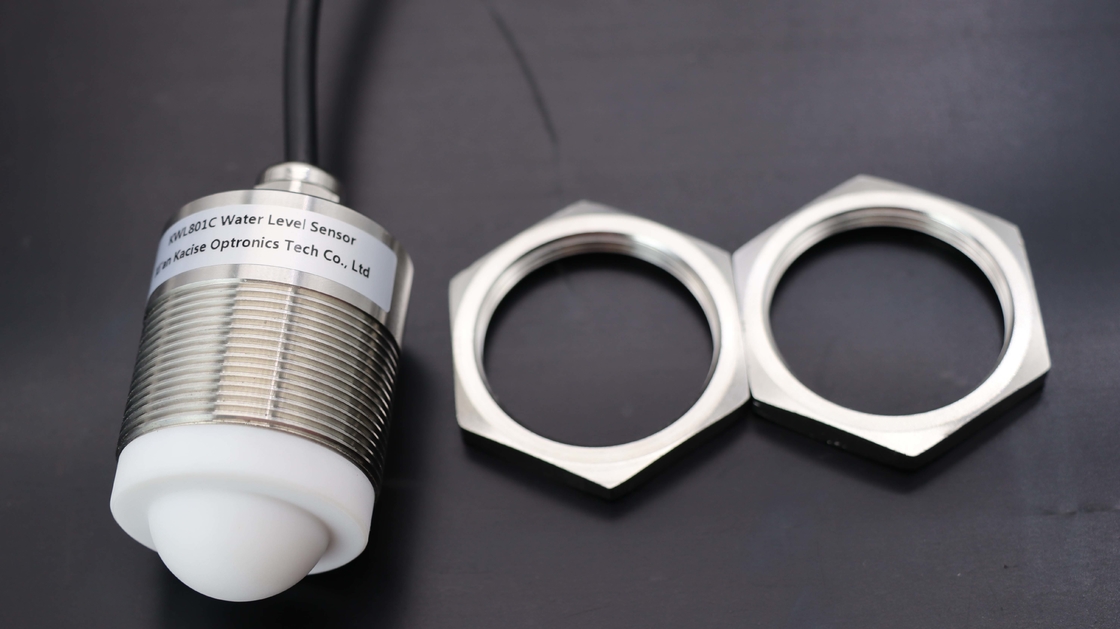

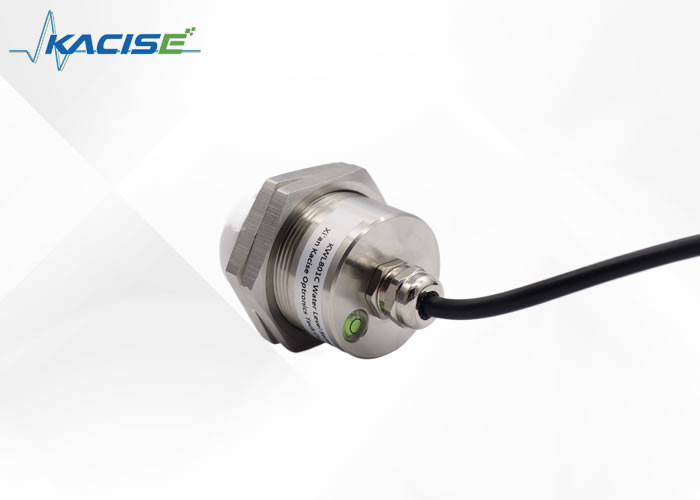

Bộ cảm biến mức radar KWL801C phù hợp với các thông số kỹ thuật tiêu chuẩn được nêu trong tiêu chuẩn quốc gia DB50/T 826-2017 cho các đồng hồ đo mức.Các thành phần cốt lõi của nó được thiết kế với một IP68 kín hoàn toàn chống nước.
Phạm vi đo tối đa của sản phẩm kéo dài đến 40 mét, với điểm mù tối thiểu dưới 6 cm.
Do tần số cao hơn và băng thông rộng hơn, nó đạt được độ chính xác vượt trội.
1.2 Nguyên tắc phát hiện
Cảm biến mức độ radar dựa trên nguyên tắc phản xạ phạm vi thời gian (TDR).Khi nó gặp bề mặt của môi trường đo, một phần xung của đồng hồ đo mức độ radar được phản xạ để tạo thành một tiếng vang trở lại máy phát xung theo cùng một đường đi,và khoảng cách giữa máy phát và bề mặt của môi trường đo là Tương ứng trực tiếp với thời gian lan truyền của xung, do đó, chiều cao của mức được tính toán.
2.Tính năng
3.Các thông số kỹ thuật
| Mô hình | KWL801C-RS485 | KWL801C-RJ45 | KWL801C-RS232 | KWL801C-TTL |
| Tần số đo | 80GHz | |||
| Truyền thông | RS485 | |||
| Tần suất mua lại | ≥200ms/ có thể cấu hình | |||
| Dòng điện hoạt động | 12V/14mA | |||
| Độ chính xác đo khoảng cách | ± 2mm | |||
| Giao thức liên lạc | Modbus / Giao thức văn bản | |||
| Độ rộng chùm ăng-ten | ± 2,75° | |||
| Điện áp cung cấp | 9 ~ 24V | |||
| Phạm vi đo |
0.2~40m 0.18~30m 0.1~15/20m 0.06~3/5/10m |
|||
| Điện xung RF | 100mA/20ms | |||
| Độ ẩm làm việc | 0~95% | |||
| Loại sợi | G dây / tùy chỉnh | |||
| Nhiệt độ hoạt động | -40~75°C | |||
| Mức độ chống nước | IP68 | |||
| Trọng lượng ròng | 0.6kg | |||
4.Hướng dẫn dây

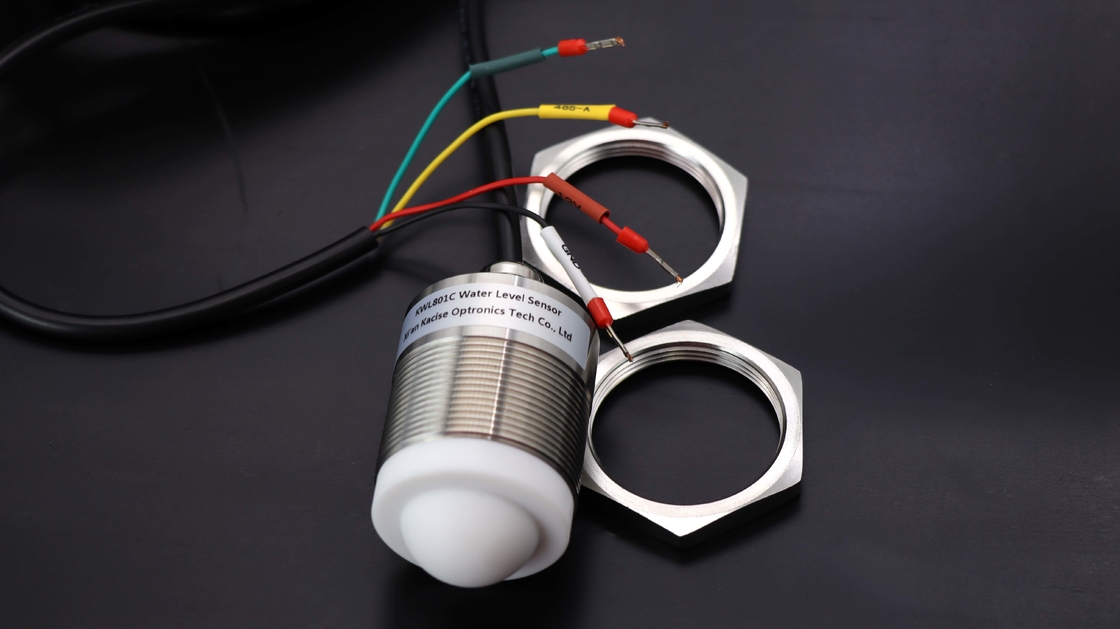

4.1 [phiên bản RS485] Hướng dẫn dây điện
| Đường đỏ | VCC (9 ~ 24V nguồn cung cấp điện) |
| Dòng đen | GND |
| Đường vàng | 485-A |
| Đường xanh lá cây | 485-B |
4.2 [phiên bản cổng mạng RJ45] Hướng dẫn dây
4.3 [phiên bản RS232] Hướng dẫn dây điện
| Đường đỏ | 12 (6 ~ 28V nguồn cung cấp điện) |
| Dòng đen | GND |
| Đường vàng | TX |
| Đường xanh lá cây | RX |
4.4 [ Phiên bản TTL] Hướng dẫn dây điện
| Đường đỏ | VCC |
| Dòng đen | GND |
| Đường vàng | TX |
| Đường xanh lá cây | RX |
5.Cách đo
1.Q: Tôi có thể đặt logo của riêng tôi trên sản phẩm không?
A: Chắc chắn. Logo có thể được in trên vỏ, và tên công ty có thể được khắc trên biển tên.
2Q: Làm thế nào về kiểm soát chất lượng?
A: Tất cả các sản phẩm sẽ được kiểm tra 3 lần trước khi đóng gói.
3.Q: Tôi có thể phát hành lệnh thử nghiệm, 1 pc ví dụ?
A: Chắc chắn, đơn đặt hàng thử nghiệm là chấp nhận được. Nói chung, chúng tôi có mô hình phổ biến trong kho. Mẫu sẽ được gửi trong vòng 1 tuần, sau khi nhận được thanh toán.
4.Q: Bạn có thể thiết kế theo yêu cầu của tôi?
A: Tất nhiên, nhóm của chúng tôi sẽ thiết kế cho bạn, để làm cho máy đo dòng sữa của chúng tôi hoạt động hoàn hảo ở cuối của bạn.
