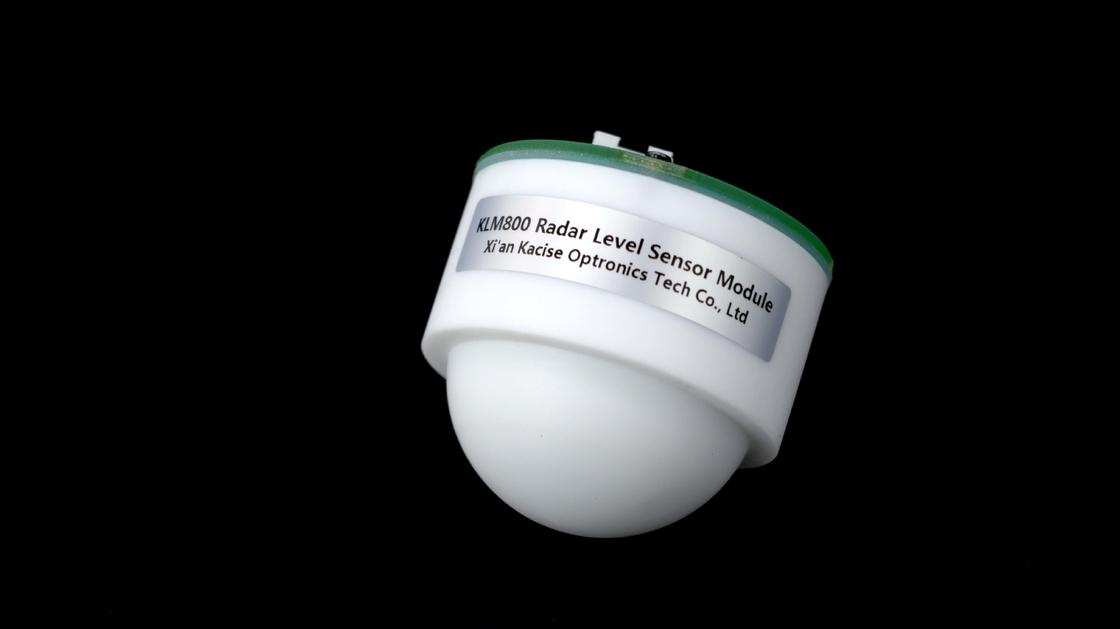

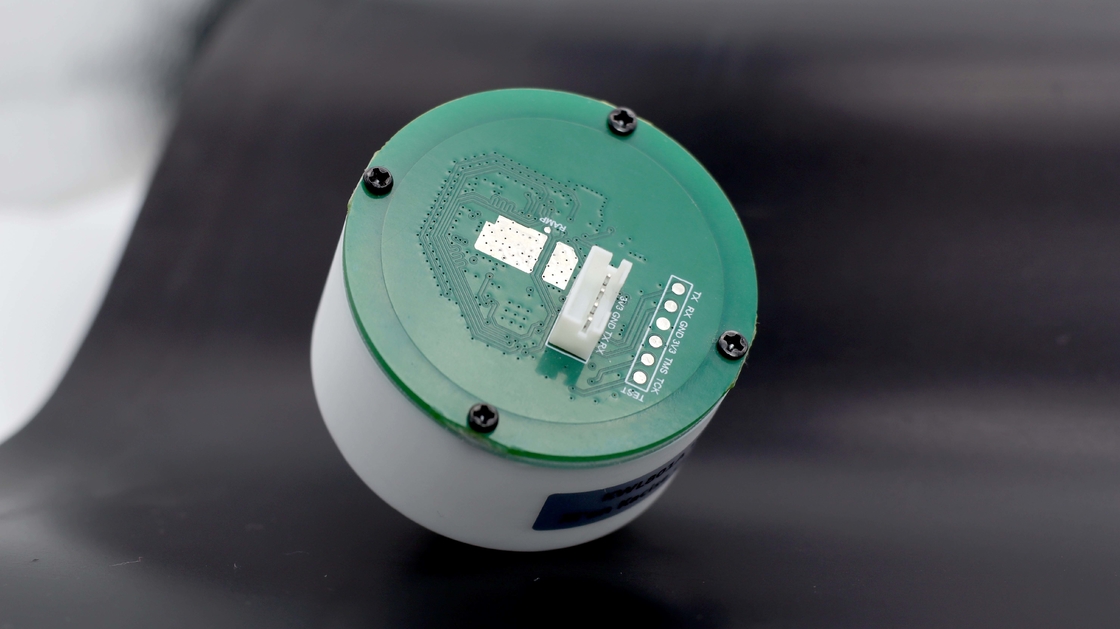

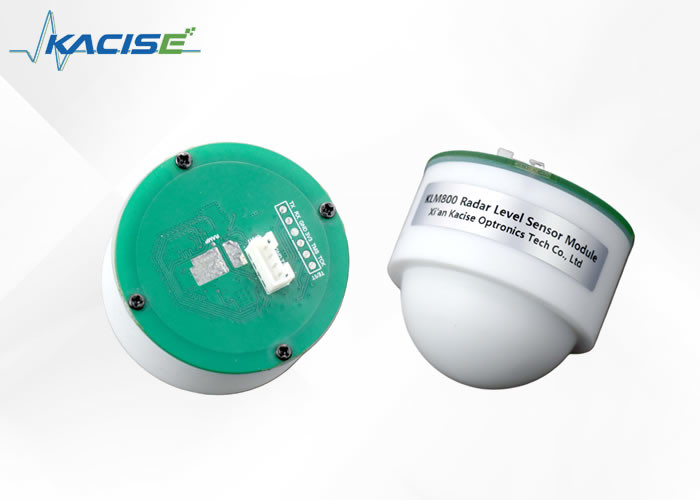

KLM800 Radar Level Sensor Module Hiện tại hoạt động 12V 30MA Độ ẩm làm việc 0 ~ 95%

Mô tả sản phẩm:

The millimeter wave radar component is composed of three main parts: radio frequency unit, processing unit, and a printed board antenna.Millimeter wave radar can detect targets by penetrating through obstacles such as light.Bộ cảm biến hoạt động suốt cả ngày và được tích hợp cao, kích thước nhỏ và có giao diện linh hoạt.

The product level meter radar is developed based on millimeter wave radar. Nó được sử dụng để đo chiều cao của ăng-ten radar từ mức chất lỏng.It finds wide application in various fields such as river and reservoir water resource measurements Nó tìm thấy ứng dụng rộng rãi trong các lĩnh vực khác nhau như đo lường nguồn nước sông và hồ chứa, and tank level and water level measurements.

Các mô-đun được sử dụng trong sản phẩm này có thể được lấy từ các thiết bị sau:

• The radar ranging module uses an 80G high-frequency chip to support ranging in different working conditions, such as solid state and liquid.
• The configuration lens antenna is selected to adapt to different environments.

This product is used in various fields like water conservancy engineering, sewage treatment plants, and petroleum chemical plants. Sản phẩm này được sử dụng trong nhiều lĩnh vực như kỹ thuật bảo tồn nước, nhà máy xử lý nước thải, và nhà máy hóa học dầu mỏ.

Ứng dụng:

● River, reservoir and other water conservancy survey: khảo sát sông, hồ chứa và các dự án bảo tồn nước khác

● Tank level and water level measurement (Đường bể và mức nước)

● Dự án bảo tồn nước

● Kế hoạch xử lý nước thải

● Nhà máy hóa chất dầu mỏ

3. choose the less volatile the location of the installation module (try not to install in the injection port and outlet undulation is big, the undulation, the greater the measurement precision,the worse).

4. Kế hoạch cài đặt

Đảm bảo trong phạm vi của chùm không có phiền nhiễu, chẳng hạn như các ngân hàng của bờ sông.

Điểm ghi

Thiết lập mô-đun để duy trì ổn định càng tốt, tránh chuyển động mô-đun, môi trường xung quanh để mở càng nhiều càng tốt.

1. The distance between the module and the water surface is higher than 30cm to ensure that the front face of the module (antenna surface) is parallel to the measuring liquid level.

2. The distance between the module and the edge of the tank, the edge of the pool, the edge of the river dam and the edge of the pool is greater than 0.5 meters;

3. choose the less volatile the location of the installation module (try not to install in the injection port and outlet undulation is big, the undulation, the greater the accuracy of measurement,thì tệ hơn))

A Serial Port Communication Protocol (tạm dịch là giao thức liên lạc cổng hàng loạt)

For example, the sent data is FF 2A 4B 90 42 47, where FF is the frame header, the middle 4 bytes "2A 4B 90 42" is the distance information,and the size end sets its true information to 42 90 4B 2A (hexadimal floating point type), which is converted to decimal 72.1468 cm.

47 is a checksum, its calculation is as follows: 47 là một tổng số, tính toán của nó là như sau:

First to convert floating point distance 72.1468 uint32_t integer (4 bytes) to 72, in low level in two bytes 0 (HEX 0), low of 72 (HEX 48) as the checksum as frame head low,high + integer integer to take low 8 bit, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Thêm: SScom test mode

Can be tested using a serial port to help (hand SScom):

1. Use the USB serial port module connected to the computer USB interface, open SSCOM serial debugging software, choice

The correct port;

2.Send the AT + TLVS = 1 n, to convert the output string, according to send the command

"AT + START n";

3.The output string

Note: the default baud rate to 9600. If you open a string with no right side of SSCOM, click the extension to the right of "Save Parameters" to display it. Nếu bạn mở một string không có bên phải của SSCOM, click extension to the right of "Save Parameters" để hiển thị nó.

Ghi chú:

In the working state of the MCU, to configure, first send the reset command (interrupt the work), customize the input command, then send the reset command (make the configuration effective),and send the start command (và gửi lệnh bắt đầu).

The MODBUS RTU giao thức liên lạc

1.Setup instructions: function code 0 x10

(1)REstore factory Settings

Request command:

Định nghĩa dữ liệu: 0 để khôi phục cài đặt nhà máy, 1 để khởi động lại chương trình.

Reply date:

Ví dụ:

Yêu cầu: 7f 10 10 00 00 02 00 00 9 e 33 01

Trả lời: 7f 10 10 00 00 0 f 17 01

Where the data part 00 00 means to restore the factory Settings (nơi dữ liệu phần 00 00 có nghĩa là để khôi phục cài đặt nhà máy).

(2)Từ địa chỉ máy

Request command:

Định nghĩa dữ liệu: phạm vi giá trị 1--247.

Reply date:

Ví dụ:

Request: 7F 10 20 01 00 01 02 00 01 6E 21

Trả lời: 7f 10 20 01 00 01 51 D7

The data part 00 01 indicates that the slave address is set to 1. Các phần dữ liệu 00 01 chỉ ra rằng địa chỉ slave được đặt thành 1.

(3)Range of measurement

Request command:

Data definition: The data value is Float data, the unit is meters, the data length value is 4 bytes, the data format is low 16 bits of data in the front, high 16 bits of data in the back.

Reply date:

Ví dụ:

Request: 7 46 00 02 04 f 10 20 00 00 41 30 đến 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 into which the data portion of the floating-point data that is 11 meters. 00 00 41 30 into which the data portion of the floating-point data that is 11 meters.

(4)Measure the time interval

Request command:

Định nghĩa dữ liệu: Set the time interval of water level meter data collection, unit ms, and the minimum value is 100ms.

Reply date:

Ví dụ:

Request: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Trả lời: 7F 10 20 2E 00 01 60 1E

Trong số đó, phần dữ liệu 03 E8 được chuyển đổi thành số thập phân 1000, tức là, khoảng thời gian thu thập dữ liệu được đặt thành 1000ms.

(5)Tỷ lệ baud thông tin liên lạc

Request command:

Định nghĩa dữ liệu:9600,19200.

Reply date:

Ví dụ:

Request: 7f 10 20 00 02 01, 02, 25 80 B4 E2

Trả lời: 7F 10 20 02 00 01 A1 D7

Dữ liệu phần 28 80 có nghĩa là tốc độ baud liên lạc được thiết lập là 9600.

2.Query instruction: Function code 0x03

(1)Từ địa chỉ máy

Request command:

Reply date:

Định nghĩa dữ liệu: phạm vi giá trị 1--247.

Ví dụ:

Yêu cầu: 7f 03 01 00 20 01 D4 14

Trả lời: 7f 03 02 0 01 51 8 e

Phần dữ liệu 00 01 có nghĩa là địa chỉ nô lệ là 1.

(2)Range ability (khả năng phạm vi)

Request command:

Reply date:

Data definition: The data value is Float data, the unit is meters, the data length value is 4 bytes, the data format is low 16 bits of data in the front, high 16 bits of data in the back.

Ví dụ:

Request: 7 46 f 03 20 00 00 02 24

Trả lời: 7f 03 04 00 00 41 30 54, 70

The data part 00 00 41 30 is converted to floating point data, which is 11 meters.

(3) Baud rate of communication (tỷ lệ giao tiếp)

Request command:

Reply date:

Ví dụ:

Yêu cầu: 7f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

Dữ liệu phần 28 80 có nghĩa là tốc độ baud thông tin liên lạc là 9600.

(4)Measure the time interval

Request command:

Reply date:

Định nghĩa dữ liệu: Set the time interval of water level meter data collection, unit ms, and the minimum value is 100ms.

Ví dụ:

Request: 7F 03 20 2E 00 01 EF C3

Trả lời: 7f 03 02 90 F0 03 E8

Trong số đó, dữ liệu phần 03 E8 được chuyển đổi thành số thập phân 1000, chỉ ra rằng khoảng thời gian thu thập dữ liệu là 1000ms.

(5)Query measurement results

Request command:

Reply date:

Data length value is 4 bytes, data format for the low 16 bits of data in the former, high 16 bit data behind.Ý nghĩa của kết quả đo là liên quan đến loại đo, and the default is the water level. Và mặc định là mức nước.

Ví dụ:

Request: 7 4 0 f a 48 0 0 f 00 02 e

Trả lời: 7f 04 04 04 19 3f 9 e 25 2 c

The data part 04 19 3F 9E is converted to floating point data that is 1.2345 meters.

19049 e3f, ở một nơi, với vị trí cao.

(6)Query version

Request command:

Reply date:

Data definition: The data is in BCD encoding format, 0x20 0x23 0x05 0x12, which means date 20230512.

(7)Broadcast address query devices

Request command:

Reply date:

Định nghĩa dữ liệu: 0x7F trong dữ liệu là địa chỉ 485 của thiết bị.
