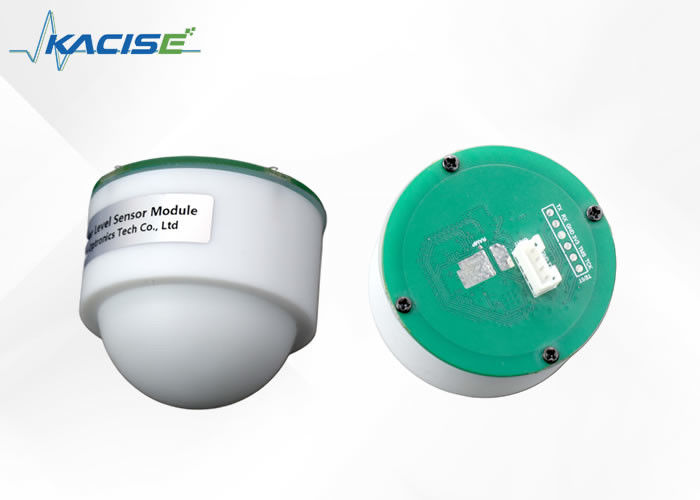

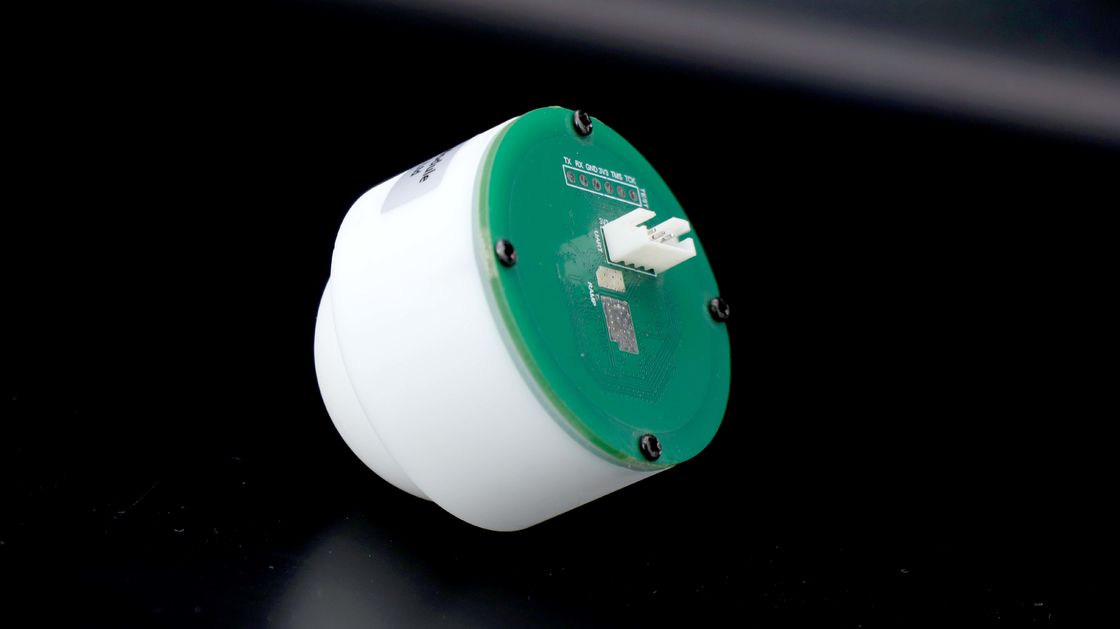

Cảm biến đo mức radar tần số 80GHz với dòng điện 12V 30MA và giao tiếp RS485 để theo dõi mực xe tăng

Thành phần radar sóng milimet là sự kết hợp giữa bộ tần số vô tuyến, bộ xử lý và ăng-ten bảng in. Mục đích của nó là phát hiện mục tiêu bằng cách xuyên qua các chướng ngại vật như ánh sáng, mưa, bụi, sương mù, băng giá, v.v. Cảm biến này nhỏ nhưng hiệu quả cao với chức năng 24/7. Nó đi kèm với các tính năng như tích hợp cao, kích thước nhỏ và giao diện linh hoạt.

Sản phẩm radar đo mức được phát triển dựa trên công nghệ radar sóng milimet, đo độ cao của ăng ten radar tính từ mực chất lỏng. Nó được sử dụng rộng rãi trong việc đo lường tài nguyên nước như sông và hồ chứa. Nó cũng được sử dụng để đo mức bể và mực nước.

Các loại mô-đun sau đây có thể được lấy từ các thành phần của sản phẩm này:

• Mô-đun đo phạm vi radar bao gồm một chip tần số cao 80G hỗ trợ phạm vi trong các điều kiện làm việc khác nhau như trạng thái rắn và chất lỏng.
• Người dùng có thể định cấu hình ăng-ten ống kính cho phù hợp với nhu cầu môi trường cụ thể của mình.
• Sản phẩm này thường được sử dụng trong các ngành công nghiệp khác nhau như kỹ thuật bảo tồn nước, nhà máy xử lý nước thải và nhà máy hóa chất dầu khí.

• Tích hợp cao
• khối lượng nhỏ
• Giao diện linh hoạt
• Nó có thể phát hiện mục tiêu thông qua các chướng ngại vật như ánh sáng, mưa, bụi, sương mù hoặc băng giá
• Cảm biến nhỏ hoạt động cả ngày

Kích thước:

• Sông, hồ chứa và khảo sát bảo tồn nước khác
• Đo mực nước bể và mực nước
• Dự án bảo tồn nước
• Kế hoạch xử lý nước thải
• Nhà máy hóa chất dầu khí

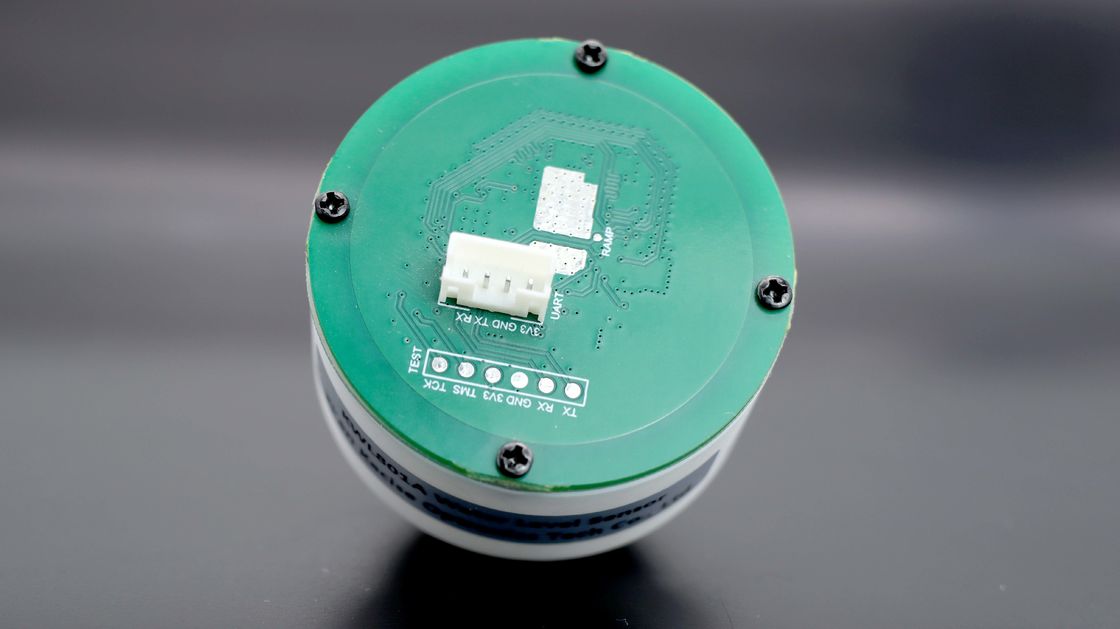

Giao diện mô-đun được hiển thị trong hình sau:

Khi lắp đặt mô-đun, hãy cố gắng giữ nó cố định để tránh hiện tượng giật hình mô-đun và giữ cho môi trường xung quanh càng thông thoáng càng tốt.

1. Khoảng cách giữa mô-đun và mặt nước cao hơn 30cm để đảm bảo mặt trước của mô-đun (bề mặt ăng-ten) song song với mực chất lỏng đo;
2. Khoảng cách giữa module với mép bể, mép bể, mép đập sông và mép bể lớn hơn 1m;

3. chọn vị trí của mô-đun cài đặt càng ít biến động (cố gắng không cài đặt ở cổng phun và đầu ra nhấp nhô lớn, nhấp nhô, độ chính xác đo càng lớn thì càng tệ).

4. Sơ đồ lắp đặt

Đảm bảo trong phạm vi chùm tia mà không bị xao lãng, chẳng hạn như Bờ sông.

Những điểm cần lưu ý

1. Việc cài đặt mô-đun phải duy trì ổn định ở mức tối đa, tránh hiện tượng giật hình mô-đun, môi trường xung quanh phải mở càng nhiều càng tốt.
2. Khoảng cách giữa mô-đun và mặt nước cao hơn 30cm để đảm bảo mặt trước của mô-đun (bề mặt ăng-ten) song song với mực chất lỏng đo
3. Khoảng cách giữa module với mép bể, mép bể, mép đập sông và mép bể lớn hơn 0,5m;
4. chọn vị trí của mô-đun cài đặt càng ít biến động (cố gắng không cài đặt ở cổng phun và đầu ra nhấp nhô lớn, nhấp nhô, độ chính xác của phép đo càng lớn thì càng tệ))

Ví dụ: dữ liệu đã gửi là FF 2A 4B 90 42 47, trong đó FF là tiêu đề khung, 4 byte ở giữa "2A 4B 90 42" là thông tin khoảng cách và đầu kích thước đặt thông tin thực của nó thành 42 90 4B 2A (loại dấu phẩy động thập lục phân), được chuyển đổi thành số thập phân 72,1468 cm.

47 là tổng kiểm tra, cách tính của nó như sau:

Đầu tiên để chuyển đổi khoảng cách dấu phẩy động 72.1468 uint32_t số nguyên (4 byte) thành 72, ở mức thấp trong hai byte 0 (HEX 0), mức thấp 72 (HEX 48) làm tổng kiểm tra dưới dạng đầu khung ở mức thấp, số nguyên cao + + để lấy 8 bit thấp, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Thêm: Chế độ kiểm tra SScom

Có thể test bằng cổng serial giúp (tay SScom):

1. Sử dụng mô-đun cổng nối tiếp USB được kết nối với giao diện USB của máy tính, mở phần mềm gỡ lỗi nối tiếp SSCOM, lựa chọn
2. Cổng chính xác;
3. Gửi AT + TLVS = 1 n, để chuyển đổi chuỗi đầu ra, theo lệnh gửi
4. "AT + BẮT ĐẦU n";
5. Chuỗi đầu ra

Lưu ý: tốc độ truyền mặc định là 9600. Nếu bạn mở một chuỗi không có SSCOM bên phải, hãy nhấp vào tiện ích mở rộng ở bên phải "Save Parameters" để hiển thị nó.

Ghi chú:

Ở trạng thái làm việc của MCU, để định cấu hình, trước tiên hãy gửi lệnh đặt lại (ngắt công việc), tùy chỉnh lệnh đầu vào, sau đó gửi lệnh đặt lại (làm cho cấu hình có hiệu quả) và gửi lệnh bắt đầu.

Lệnh yêu cầu:

Định nghĩa dữ liệu: 0 để khôi phục cài đặt gốc, 1 để khởi động lại chương trình.

Dữ liệu trả lời:

Ví dụ:

Yêu cầu: 7 f 10 10 00 00 02 00 00 9 e 33 01

Trả lời: 7 f 10 10 00 00 0 f 17 01

Trong đó phần dữ liệu 00 00 có nghĩa là khôi phục Cài đặt gốc.

Lệnh yêu cầu:

Định nghĩa dữ liệu: phạm vi giá trị 1--247.

Dữ liệu trả lời:

Ví dụ:

Yêu cầu: 7F 10 20 01 00 01 02 00 01 6E 21

Trả lời: 7 f 10 20 01 00 01 51 D7

Phần dữ liệu 00 01 chỉ ra rằng địa chỉ nô lệ được đặt thành 1.

Lệnh yêu cầu:

Định nghĩa dữ liệu: Giá trị dữ liệu là Dữ liệu nổi, đơn vị là mét, giá trị độ dài dữ liệu là 4 byte, định dạng dữ liệu thấp 16 bit dữ liệu ở phía trước, 16 bit dữ liệu cao ở phía sau.

Dữ liệu trả lời:

Ví dụ:

Yêu cầu: 7 46 00 02 04 f 10 20 00 00 41 30 đến 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 trong đó phần dữ liệu của dữ liệu dấu phẩy động là 11 mét.

Lệnh yêu cầu:

Định nghĩa dữ liệu: Đặt khoảng thời gian thu thập dữ liệu của đồng hồ đo mực nước, đơn vị ms và giá trị tối thiểu là 100ms.

Dữ liệu trả lời:

Ví dụ:

Yêu cầu: 7 2 hiệu 10 20 00 02 03 01 E8 A8 C0

Trả lời: 7F 10 20 2E 00 01 60 1E

Trong số đó, phần dữ liệu 03 E8 được chuyển đổi thành số thập phân 1000, tức là khoảng thời gian thu thập dữ liệu được đặt thành 1000ms.

Lệnh yêu cầu:

Dữ liệu trả lời:

Ví dụ:

Yêu cầu: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Trả lời: 7F 10 20 02 00 01 A1 D7

Phần dữ liệu 28 80 có nghĩa là tốc độ truyền thông được đặt thành 9600.

Lệnh yêu cầu:

Dữ liệu trả lời:

Định nghĩa dữ liệu: phạm vi giá trị 1--247.

Ví dụ:

Yêu cầu: 7 f 03 01 00 20 01 D4 14

Trả lời: 7 f 03 02 0 01 51 8 e

Phần dữ liệu 00 01 có nghĩa là địa chỉ nô lệ là 1.

Lệnh yêu cầu:

Dữ liệu trả lời:

Định nghĩa dữ liệu: Giá trị dữ liệu là Dữ liệu nổi, đơn vị là mét, giá trị độ dài dữ liệu là 4 byte, định dạng dữ liệu thấp 16 bit dữ liệu ở phía trước, 16 bit dữ liệu cao ở phía sau.

Ví dụ:

Yêu cầu: 7 46 f 03 20 00 00 02 24

Trả lời: 7 f 03 04 00 00 41 30 54, 70

Phần dữ liệu 00 00 41 30 được chuyển đổi thành dữ liệu dấu phẩy động, có chiều dài 11 mét.

Lệnh yêu cầu:

Dữ liệu trả lời:

Ví dụ:

Yêu cầu: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

Phần dữ liệu 28 80 có nghĩa là tốc độ truyền thông là 9600.

Lệnh yêu cầu:

Dữ liệu trả lời:

Định nghĩa dữ liệu: Đặt khoảng thời gian thu thập dữ liệu của đồng hồ đo mực nước, đơn vị ms và giá trị tối thiểu là 100ms.

Ví dụ:

Yêu cầu: 7F 03 20 2E 00 01 EF C3

Trả lời: 7 f 03 02 90 F0 03 E8

Trong số đó, phần dữ liệu 03 E8 được chuyển đổi thành số thập phân 1000, cho biết khoảng thời gian thu thập dữ liệu là 1000ms.

Lệnh yêu cầu:

Dữ liệu trả lời:

Định nghĩa dữ liệu: Giá trị dữ liệu là dữ liệu kiểu Float, đơn vị là mét. Giá trị độ dài dữ liệu là 4 byte, định dạng dữ liệu cho dữ liệu 16 bit thấp ở phía trước, dữ liệu cao 16 bit phía sau. Ý nghĩa của kết quả đo gắn liền với loại phép đo và mặc định là mực nước.

Ví dụ:

Yêu cầu: 7 4 0 fa 48 0 0 f 00 02 e

Trả lời: 7 f 04 04 04 19 3 f 9 e 25 2 c

Phần dữ liệu 04 19 3F 9E được chuyển đổi thành dữ liệu dấu phẩy động là 1,2345 mét.

19049 e3f, ở một nơi, ở vị trí cao bên phải.

Lệnh yêu cầu:

Dữ liệu trả lời:

Định nghĩa dữ liệu: Dữ liệu ở định dạng mã hóa BCD, 0x20 0x23 0x05 0x12, nghĩa là dữ liệu 20230512.

Lệnh yêu cầu:

Dữ liệu trả lời:

Định nghĩa dữ liệu: 0x7F trong dữ liệu là địa chỉ 485 của thiết bị.
