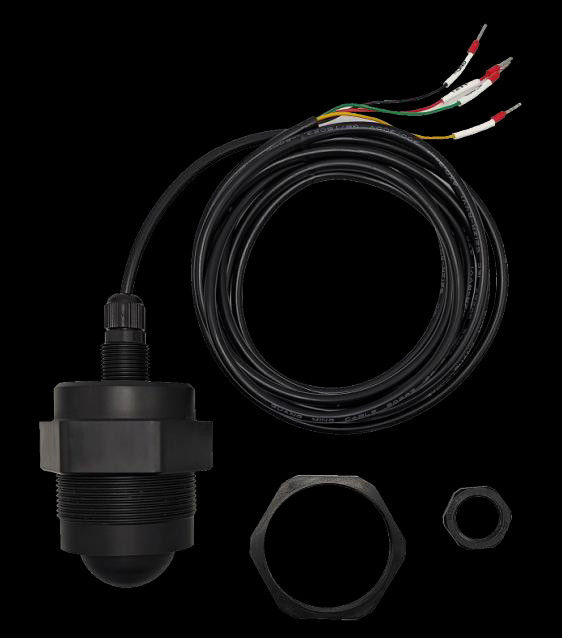

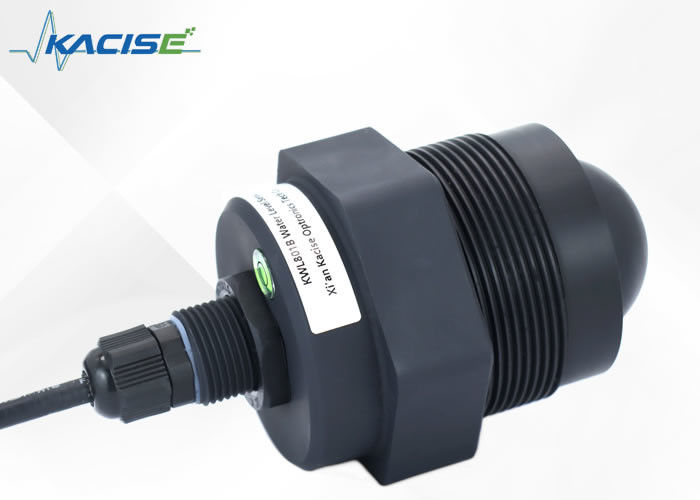

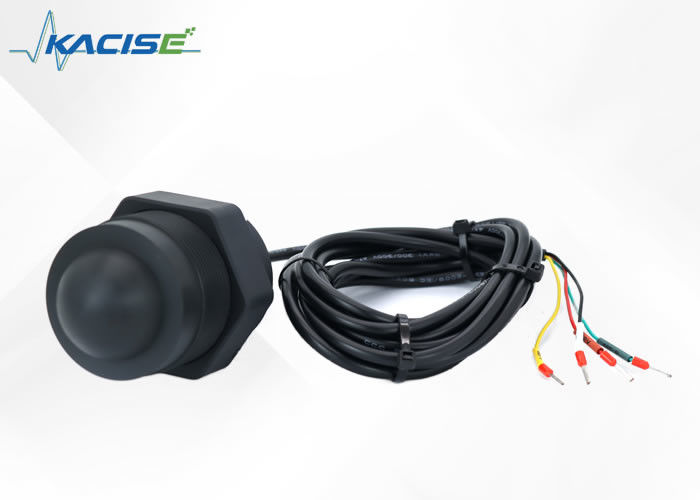

Máy phát cấp radar với RS485 Truyền thông IP68 Kháng nước cho phạm vi đo 0,1-15/20m

Cảm biến đo mức radar KWL801B-RS485 phù hợp với các thông số kỹ thuật tiêu chuẩn được nêu trong tiêu chuẩn quốc gia DB50/T 826-2017 dành cho máy đo mức. Thành phần cốt lõi của nó được thiết kế với khả năng chống thấm IP68 hoàn toàn kín.

Phạm vi đo tối đa của sản phẩm lên tới 40 mét, với điểm mù tối thiểu dưới 6 cm.

Do tần số cao hơn và băng thông rộng hơn nên nó đạt được độ chính xác vượt trội. Ngoài ra, sản phẩm còn bao gồm một giá đỡ cố định để lắp đặt.

Cảm biến đo mức radar dựa trên nguyên lý phản xạ miền thời gian (TDR). Xung điện từ lan truyền dọc theo cáp hoặc đầu dò với tốc độ ánh sáng. Khi nó gặp bề mặt của môi trường đo, một phần xung của máy đo mức radar được phản xạ để tạo thành tiếng vang trở lại bộ phát xung dọc theo cùng một đường và khoảng cách giữa máy phát và bề mặt của môi trường đo là Tỷ lệ trực tiếp với thời gian truyền của xung, do đó độ cao của mức được tính toán.

• Dựa trên chip RF sóng milimet CMOS tự phát triển
• Kiến trúc RF nhỏ gọn hơn
• Tỷ lệ tín hiệu trên tạp âm cao hơn
• Vùng chết nhỏ hơn
• Băng thông làm việc 5GHz
• Độ phân giải đo và độ chính xác đo cao hơn
• Ít bị ảnh hưởng bởi sự can thiệp của môi trường lắp đặt
• Thuận tiện hơn trong việc cài đặt và
• Thiết kế hiện đại của ăng-ten phẳng tích hợp

1. Lấy cảm biến ra khỏi hộp đóng gói, kiểm tra cẩn thận danh sách đóng gói theo hướng dẫn sử dụng và kiểm tra xem các phụ kiện của thiết bị đã đầy đủ chưa.
2. Đọc kỹ hướng dẫn sử dụng sản phẩm và giấy chứng nhận sản phẩm.
3. Kiểm tra xem hình thức bên ngoài của thiết bị có bị hư hỏng gì không, đặc biệt là bộ phận chính có còn nguyên vẹn hay không và cẩn thận đặt bộ phận chính đúng cách để tránh bị đổ.

Vui lòng kiểm tra trước khi lắp đặt cảm biến như sau:

1. Tại địa điểm lắp đặt có cây cối hoặc các mảnh vụn khác phía trên phương tiện hay không.
2. Giá đỡ có được lắp đặt theo chiều ngang hay không.
3. Khi không thể lắp giá đỡ theo chiều ngang, bạn cần điều chỉnh giá đỡ theo độ dốc trên bề mặt cảm biến để đảm bảo cảm biến ở vị trí nằm ngang.

1. Đảm bảo rằng cảm biến vuông góc với bề mặt trung bình.
2. Tránh chùm tia phát ra từ các vật thể gây nhiễu và tạo ra tiếng vang giả.

Xem phần sau đây để biết điều kiện làm việc điển hình:

Đảm bảo rằng máy đo mức radar được lắp đặt vuông góc với bề mặt trung bình.

Độ nghiêng sẽ làm suy yếu biên độ tín hiệu thu được và ảnh hưởng đến phạm vi bình thường.

Chú ý:

Cố gắng giữ cảm biến cố định để tránh hiện tượng giật khi lắp đặt và giữ môi trường xung quanh càng thông thoáng càng tốt.

1. Khoảng cách giữa cảm biến và bề mặt môi trường cao hơn 30 cm để đảm bảo mặt trước của cảm biến (ăng-ten) vuông góc với môi trường đo.
2. Khoảng cách giữa cảm biến với mép bể, mép bể, mép đập sông và mép bể lớn hơn 0,5m;
3. Chọn vị trí mặt nước có dao động nhỏ để lắp đặt mô-đun (cố gắng không lắp đặt ở cổng phun nước, đầu ra và các mặt nước khác có dao động lớn, dao động mặt nước càng lớn thì độ chính xác của phép đo càng kém)
