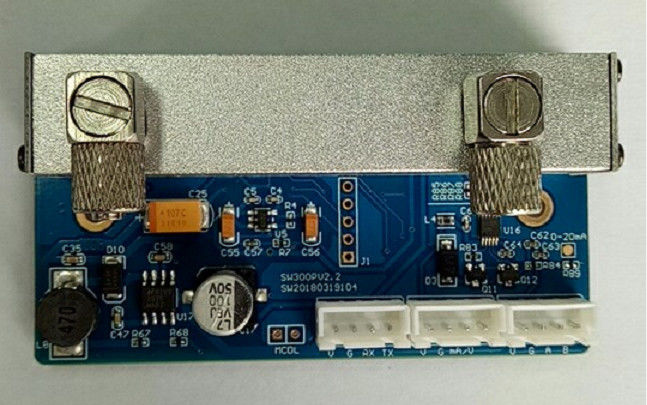

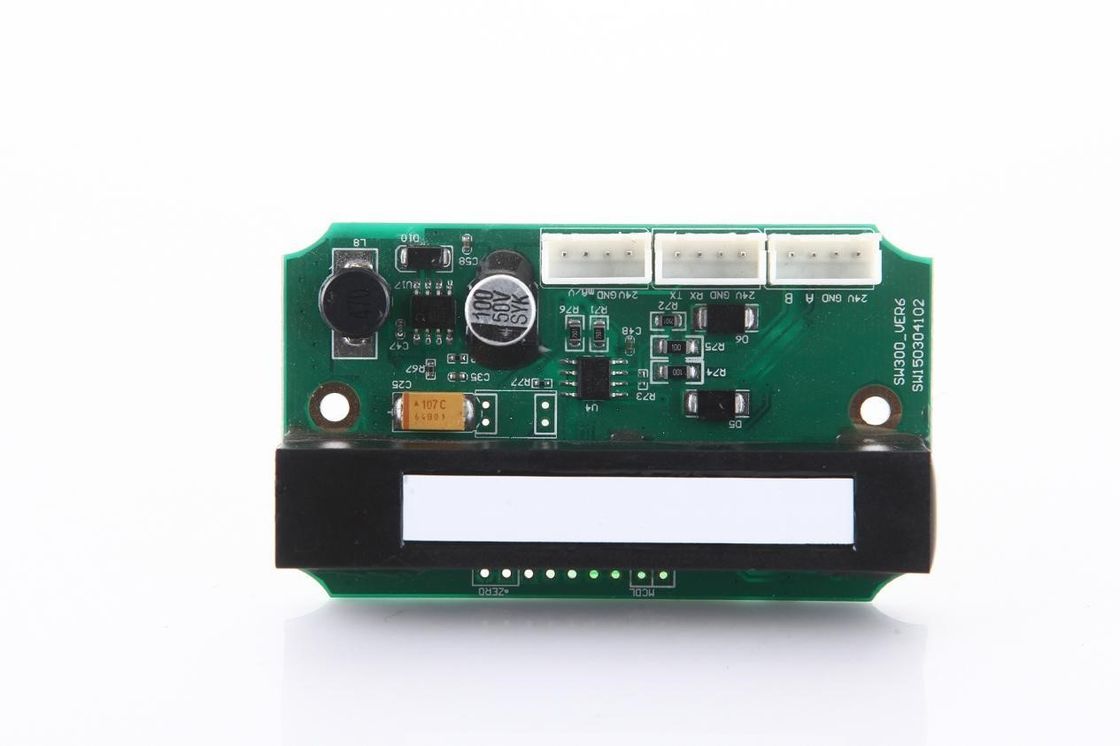

Mô-đun cảm biến CO2 hồng ngoại với phạm vi 5000-500000ppm và phản hồi nhanh để phát hiện khí công nghiệp

KCS530 là một mô-đun phát hiện khí dựa trên nguyên tắc hấp thụ hồng ngoại NDIR, phù hợp để phát hiện nồng độ carbon dioxide trong môi trường khí ở nhiệt độ phòng.

KCS530 áp dụng một khoang quang học được cấp bằng sáng chế, nguồn ánh sáng nhập khẩu và máy dò hai kênh để nhận ra sự bù đắp tham chiếu của các đường quang kép trong không gian.không phụ thuộc oxy và tuổi thọ dài.

KCS530 có UART, đầu ra 485 và đầu ra dòng điện 4-20mA (hoặc đầu ra điện áp tương tự) để dễ dàng lựa chọn ứng dụng; KCS530 cung cấp hiệu chuẩn điểm không,lệnh hiệu chuẩn độ nhạy và hiệu chuẩn không khí sạch, và cung cấp một chân MCDL được hiệu chỉnh bằng tay cho khách hàng để thực hiện hiệu chỉnh không tương đối của mô-đun cảm biến bằng cách sử dụng không khí sạch ngoài trời chảy tự do.

KCS530 áp dụng chế độ thông gió khuếch tán đối lưu, có tốc độ khuếch tán nhanh. KCS530 được thiết kế để đo nồng độ CO2 trong môi trường độ ẩm cao như nhà nấm,phòng ấp, và nhà kính nông nghiệp. Nó cũng có thể được sử dụng rộng rãi trong kiểm soát không khí tươi HVAC, giám sát chất lượng không khí trong nhà, giám sát quy trình sản xuất nông nghiệp và chăn nuôi,có thể được lắp đặt trong các tòa nhà thông minh, hệ thống thông gió, robot, ô tô và các ứng dụng khác, cũng có thể được áp dụng cho các giám sát chất lượng không khí không gian hẹp khác.

Đơn vị: mm

Phân tán

Loại bơm hút

Khả năng đầu ra tín hiệu: đầu ra dòng điện / điện áp tương tự, đầu ra UART, đầu ra 485, người dùng có thể cần tùy chỉnh.

Lưu ý: Khi mô-đun được khởi động lạnh, tín hiệu giá trị nồng độ thu được trong vòng hai phút sau khi bật không được sử dụng làm cơ sở đo.

Phạm vi đầu ra dòng điện tương tự (4mA ~ 20mA), 4mA tương ứng với 0ppm, 20mA tương ứng với nồng độ khí ở quy mô đầy đủ.

Phạm vi đầu ra điện áp tương tự (0.4V ~ 2.0V), 0.4V tương ứng với 0ppm và 2.0V tương ứng với nồng độ khí ở quy mô đầy đủ.

Tỷ lệ Baud: 9600bps, 8 bit dữ liệu, 1 bit dừng, không có bit kiểm tra;

Dữ liệu là đầu ra ASCII, số lượng byte dữ liệu mỗi khung hình không cố định, bắt đầu với 32 và kết thúc với rn

Nó được chia thành proactive upload và Q&A2way.

nơi 32 là mã ASCII cho một khoảng trống và đầu ra kết thúc với một ký tự dòng mới

Ví dụ: định dạng 12345 ppm đầu ra như sau:

Gửi số thập phân:235237363521

trở lại

nơi 32 là mã ASCII cho một khoảng trống và đầu ra kết thúc với một ký tự dòng mới

Ba giao thức có sẵn: MODBUS RTU, MODBUS ASCII hoặc MODBUS CUSTOMIZATION.

Định dạng giao thức gửi máy chủ

Giao thức bao gồm các gói định dạng cố định. Kích thước của gói thay đổi tùy thuộc vào nội dung của gói.

Địa chỉ của đơn vị liên lạc byte đầu tiên của gói: Điều này đề cập đến địa chỉ của đơn vị máy tính thấp hơn khi máy chủ liên lạc với máy tính thấp hơn.Byte thứ hai của gói là ký tự STX, được cố định. Byte thứ ba của gói chỉ ra liệu gói là lệnh đọc hay lệnh viết. 0x52 là để đọc lệnh 0x53 viết lệnh.Byte thứ tư của một gói là chiều dài bit mô tả dữ liệu có trong toàn bộ tin nhắn, tương đương với kích thước gói trừ 6. Dữ liệu được chuyển tiếp theo trình tự từ byte thấp sang byte cao.kết thúc dữ liệu sẽ được chỉ ra bởi 1 byte 0x21. Byte cuối cùng của giao thức là tổng kiểm tra để xác minh tính chính xác của dữ liệu được truyền.

Thiết bị trả về định dạng giao thức

Giao thức bao gồm các gói định dạng cố định. Kích thước của gói thay đổi tùy thuộc vào nội dung của gói.

Địa chỉ của đơn vị truyền thông: Điều này đề cập đến địa chỉ của đơn vị máy tính thấp hơn khi máy chủ giao tiếp với máy tính thấp hơn.được cố định. Byte thứ ba của gói chỉ ra liệu gói là một lệnh đọc hoặc một lệnh viết. 0x52 là để đọc lệnh 0x53 viết lệnh.Byte thứ tư của một gói là chiều dài bit mô tả dữ liệu có trong toàn bộ tin nhắn, tương đương với kích thước gói trừ 6. Dữ liệu được chuyển tiếp theo trình tự từ byte thấp sang byte cao.kết thúc dữ liệu sẽ được chỉ ra bởi 1 byte 0x21. Byte cuối cùng của giao thức là tổng kiểm tra để xác minh tính chính xác của dữ liệu được truyền.

Loại lệnh

(1) Đọc giá trị nồng độ cảm biến: chẳng hạn như đọc dữ liệu cảm biến hiện tại số 32 (20H)

Máy chủ gửi lệnh đến cảm biến:20235201372146

20 23 52 01 37 21?? (tháng mười sáu).

20: Số cảm biến

23: STX cố định

52: Đọc

01: Chiều dài dữ liệu, cho thấy có 1 bit dữ liệu sau đó

37: Đọc dữ liệu cảm biến

21: Kết thúc

??: CheckSum ký tự kiểm tra

CheckSum = 20 ∆23 ∆52 ∆01 ∆37 ∆21 = 46H, vì vậy? = 46H

Thiết bị sẽ trả về dữ liệu sau:062023520537000003E821?

06 20 23 52 05 37 00 00 03 E8 21?? (điểm thập phân 16).

06: ACK đúng

20: Trả về địa chỉ cảm biến

23: STX (0x23)

52: Loại dịch vụ Loại hoạt động trả về mặc định là hoạt động đọc (0x52)

05: Data Length Độ dài của dữ liệu là 5 byte

37: Lớp chỉ huy

00 00 03 E8: Giá trị nồng độ CO2 hiện tại, trong PPM là giá trị nồng độ được thể hiện trong 4 byte, với byte nồng độ cao ở bên trái và byte nồng độ thấp ở bên phải,tùy thuộc vào nồng độ của cảm biến

21: Chữ kết thúc

Ừm. : CheckSum ký tự kiểm tra

CheckSum= 20?? 23?? 52?? 05?? 37?? 00?? 00?? 03?? E8?? 21 =?? XOR, trừ byte đầu tiên 06

(2) Đặt địa chỉ cảm biến:

Ví dụ, đọc địa chỉ cảm biến hiện tại số 32 (20H) đến số 34 (22H).

Máy chủ gửi lệnh đến cảm biến:2023530231222160

20 23 53 02 31 22 21?? (điểm thập phân 16).

20: Số cảm biến hiện tại

23: STX cố định

53: Viết

02: Chiều dài dữ liệu, cho thấy có hai chữ số dữ liệu sau đó

31: Viết lệnh địa chỉ

22: Địa chỉ cảm biến hiện tại được thay đổi thành số 34

21: Kết thúc

??: CheckSum ký tự kiểm tra

CheckSum = 20 ∆23 ∆53 ∆02 ∆31 ∆22 ∆21 = 60H, vì vậy ∆ = 60H

Thiết bị trả về dữ liệu sau:062023530231222160

06 20 23 53 02 3122 21??

06: ACK đúng

20: Địa chỉ cảm biến ban đầu

23: STX (0x23)

53: Loại dịch vụ Loại hoạt động trả về mặc định là hoạt động đọc (0x520)

02: Chiều dài dữ liệu Chiều dài dữ liệu 2 byte

31: lớp chỉ huy lớp

22: Địa chỉ cảm biến hiện tại sau khi thay đổi địa chỉ

21: Chữ kết thúc

??: CheckSum ký tự kiểm tra

CheckSum = 20 ∆23 ∆53 ∆02 ∆31 ∆22 ∆21 = 60H, vì vậy ∆ = 60H

(3) Về việc thiết lập địa chỉ ban đầu của cảm biến:

MCDL ngắn, hiệu chuẩn bằng không trong vòng 8 giây, hơn 10 giây cho địa chỉ ban đầu của cảm biến.và khi người dùng sửa đổi địa chỉ cảm biến, nút trán tương ứng phải được giữ liên tục trong hơn 10 giây để khôi phục cài đặt địa chỉ của nhà máy.

Định dạng giao thức gửi máy chủ

Giao thức bao gồm các gói định dạng cố định. Kích thước của gói thay đổi tùy thuộc vào nội dung của gói.

Địa chỉ của đơn vị truyền thông: Điều này đề cập đến địa chỉ của đơn vị máy tính thấp hơn khi máy chủ giao tiếp với máy tính thấp hơn.Byte thứ hai của gói chỉ ra liệu gói là một lệnh đọc hoặc một lệnh viết. 03 chỉ ra rằng thông báo là một lệnh đọc, và 06 chỉ ra rằng thông báo là một lệnh ghi. CRC được sử dụng để xác minh để xác minh tính chính xác của dữ liệu được truyền.Dữ liệu được chuyển tiếp từ byte thấp sang byte cao. văn bản được định tuyến từ trái sang phải. Sau khi tất cả dữ liệu được truyền, kiểm tra CRC bit thấp và cao sẽ kết thúc.

Thiết bị trả về định dạng giao thức

Giao thức bao gồm các gói định dạng cố định. Kích thước của gói thay đổi tùy thuộc vào nội dung của gói.

Loại lệnh

(1) Đọc giá trị nồng độ cảm biếnVí dụ như đọc dữ liệu cảm biến hiện tại số 32 (20H).

Máy chủ gửi lệnh đến cảm biến:

20 03 00 00 00 02 C2 BA

20: Địa chỉ cảm biến hiện tại

03: Đọc nồng độ cảm biến

00 00 00 02: Nội dung khu vực dữ liệu

00 00 là địa chỉ 00 02 là số lượng

C2: CRC cao

BA: CRC thấp

Nguyên tắc cơ bản của mã kiểm tra dư thừa chu kỳ (CRC) là: sau mã thông tin bit K, sau đó ghép mã kiểm tra bit R, toàn bộ chiều dài mã hóa là N bit, do đó,mã này cũng được gọi là (N, mã K. Đối với một mã (N,K) nhất định, nó có thể được chứng minh rằng có một đa thức G ((x) với cường độ cao nhất của N-K = R. Một tổng kiểm tra thông tin K-bit có thể được tạo ra từ G ((x),và G(x) được gọi là đa thức tạo của mã CRC nàyQuá trình tạo mã kiểm tra cụ thể là: giả sử rằng thông tin được gửi được đại diện bởi đa thức C ((X),di chuyển C ((x) sang trái bởi R bit (có thể được thể hiện như C ((x) * 2R), v.v. Ở bên phải của C ((x), bit R sẽ được tự do, đó là vị trí của chữ số kiểm tra. Số dư thu được bằng cách chia C ((x) * 2R để tạo ra đa thức G ((x) là chữ số kiểm tra.

Thiết bị trả về dữ liệu sau:

Nếu phạm vi tổng là trong phạm vi 65536 ppm:

20 03 04 00 20 0B E8 CD 85 (hàm thập phân).

Nếu tổng phạm vi lớn hơn 65536 ppm:

20 03 06 00 20 00 00 0B E8 33 9D (hàng thập phân).

20: Địa chỉ cảm biến hiện tại

03: Đọc nồng độ cảm biến

04/06: Chiều dài khu vực dữ liệu (Chiều dài khu vực dữ liệu được trả lại liên quan đến tổng phạm vi được khách hàng đặt hàng, nếu phạm vi tối đa được khách hàng đặt hàng là trong phạm vi 65536 ppm,sau đó chiều dài khu vực dữ liệu được trả về là 04 (100ppm số trả về: 20 03 04 00 20 00 64 CB 10 ), nếu phạm vi tối đa lớn hơn 65536 ppm thì chiều dài khu vực dữ liệu được trả về là 06 (100 ppm số trả về: 20 03 06 00 20 00 00 00 64 35 08)

Phần màu đỏ là bit dữ liệu, và phần màu xanh là chiều dài khu vực dữ liệu

00 20: Hiển thị địa chỉ cảm biến hiện tại 0x20

0B E8: Hiển thị nồng độ khí cảm biến trong PPM, giá trị cụ thể phụ thuộc vào địa chỉ và nồng độ của cảm biến

Dữ liệu trên đều là các số thập phân và cần phải chuyển đổi chúng thành số cơ sở 10 trước khi tính giá trị nồng độ

Ví dụ:

Nếu phạm vi tổng là trong phạm vi 65536 ppm:

0B là số thập phân 11; Số thập phân của E8 là 232, sau đó giá trị nồng độ là: 11 * 256 + 232 = 3048 (giá trị ppm của số thập phân).

Nếu tổng phạm vi lớn hơn 65536 ppm:

00 là 0 cho chữ thập phân; 0B là 11 cho chữ thập phân; Số thập phân của E8 là 232, sau đó giá trị nồng độ là: 0 * 65536 + 11 * 256 + 232 = 3048 (giá trị ppm trong chữ thập phân).

CD: CRC cao

85: CRC thấp

Các giá trị kiểm tra CRC tương tự như ở trên

(2) Đặt địa chỉ cảm biến:Ví dụ, thay đổi địa chỉ cảm biến của 32 (20H) để 01

Máy chủ gửi lệnh đến cảm biến:

20 06 00 00 00 01 4E BB (hàng thập phân).

20: Địa chỉ cảm biến hiện tại

06: Mã chức năng (đặt địa chỉ cảm biến).

00 00 00 01: Khu vực dữ liệu (địa chỉ cảm biến đã được sửa đổi là 00 01, tức là 01).

4E: CRC cao

BB: CRC thấp

Giá trị kiểm tra CRC giống như ở trên

Thiết bị trả về dữ liệu sau:

20 06 00 00 00 01 4E BB (hàng thập phân).

Tương tự như đầu vào

Sau khi thay đổi địa chỉ, lệnh đọc mới chỉ cần thay đổi địa chỉ đầu tiên sang địa chỉ hiện tại sau khi sửa đổi và thực hiện xác minh CRC để có được một bit kiểm tra mới:

01 03 00 00 00 02 C4 0B (hàng thập phân).

Thiết bị trả về dữ liệu sau:

Nếu phạm vi tổng là trong phạm vi 65536 ppm:

01 03 04 00 01 0B E8 AC 8D (hàng thập phân).

Nếu tổng phạm vi lớn hơn 65536 ppm:

01 03 06 00 01 00 00 0B E8 1B CB (hàng thập phân).

Chỉ thị địa chỉ cảm biến mới là:

01 06 00 00 00 XX xx xx

XX: là địa chỉ cần được sửa đổi một lần nữa

xx xx: Số kiểm tra mới

* Chỉ thị này là lệnh modbus điều tra trợ lý gỡ lỗi cổng hàng loạt dưới cửa sổ hiển thị dữ liệu, nhấp đúp vào bảng hiển thị địa chỉ để thiết lập một địa chỉ mới bằng cách sửa đổi giá trị

(3) Về việc thiết lập địa chỉ ban đầu của cảm biến

MCDL ngắn, hiệu chuẩn bằng không trong vòng 8 giây, hơn 10 giây cho địa chỉ ban đầu của cảm biến.và khi người dùng sửa đổi địa chỉ cảm biến, địa chỉ phải được khôi phục bằng cách giữ nút trán tương ứng liên tục trong hơn 10 giây.

Định dạng giao thức gửi máy chủ

Giao thức bao gồm các gói định dạng cố định. Kích thước của gói thay đổi tùy thuộc vào nội dung của gói.

Địa chỉ của đơn vị truyền thông: Điều này đề cập đến địa chỉ của đơn vị máy tính thấp hơn khi máy chủ giao tiếp với máy tính thấp hơn.Byte đầu tiên của gói là 0x3a hai byte cuối cùng là 0x0d 0x0a và cố định. Byte thứ tư và thứ năm của một gói chỉ ra liệu gói là một lệnh đọc hoặc một lệnh viết. 03 chỉ ra rằng thông điệp là một lệnh đọc,và 06 chỉ ra rằng thông báo là một lệnh ghi. LRC được sử dụng để xác minh để xác minh tính chính xác của dữ liệu được truyền. Dữ liệu được chuyển tiếp từ byte thấp sang byte cao. Văn bản được định tuyến từ trái sang phải.Khi tất cả dữ liệu được chuyển, dữ liệu là 0x0d bằng 2 byte cắt và 0x0a cho thấy kết thúc của dữ liệu.

Thiết bị trả về định dạng giao thức

Một giao thức bao gồm các gói định dạng cố định. Kích thước của gói thay đổi tùy thuộc vào nội dung của gói. Định dạng trả về giống như định dạng gửi.

Loại lệnh

(1) Đọc giá trị nồng độ cảm biến:như đọc dữ liệu cảm biến 20H hiện tại

Địa chỉ dưới mã chức năng 03 trong cuộc thăm dò Modbus nên được đặt là 3 cho 0x0003, và số lượng nên được đặt là 1.

Máy chủ gửi lệnh đến cảm biến:

3A 32 30 30 33 30 30 30 33 30 30 30 30 30 30 31 44 39 0D 0A (décimal) là: 200300030001D9

3a: Điểm bắt đầu cố định

32 30 là 20: số cảm biến

30 33 là 03: đọc nồng độ cảm biến

30 30 30 33 30 30 30 31: Nội dung khu vực dữ liệu

30 30 30 33 địa chỉ cho thấy rằng sổ đăng ký được đọc có địa chỉ bắt đầu là 0x0003, và 30 30 30 31 là số lượng có nghĩa là số sổ đăng ký được đọc là 1

44: LRC cao

39: LRC thấp

0D: Bit cuối cố định

0A: Bit cuối cố định

LRC=20+03+00+03+00+01=27H Sau khi từ chối, thêm 1 vào D9H và mã kiểm tra là 44 39

Thiết bị sẽ trả về dữ liệu sau:

3A 32 30 30 33 30 32 30 31 37 33 36 37 37 0D 0A (hàng thập phân) là: 200302017367

3A: Điểm bắt đầu cố định

32 30 là 20: số cảm biến

30 33 là 03: nồng độ cảm biến đọc cho thấy rằng khu vực dữ liệu là 3 bit 16 bit dữ liệu 6 byte đại diện

30 32 là 02: chiều dài khu vực dữ liệu

30 31 37 33 là 0173: giá trị nồng độ CO2 hiện tại là 0 * 16 ^ 3 + 1 * 16 ^ 2 + 7 * 16 + 3 16 lần mỗi người.và giá trị cụ thể phụ thuộc vào nồng độ đọc bởi cảm biến

36: LRC cao

37: LRC thấp

0D: Bit cuối cố định

0A: Bit cuối cố định

LRC=20+03+02+01+73=99H, thêm 1 vào 67 sau khi âm và mã kiểm tra là 36 37

Đọc địa chỉ cảm biến: Ví dụ, đọc địa chỉ cảm biến hiện tại 20h 32

* Ở đây là để đọc địa chỉ cảm biến Modbus cuộc thăm dò dưới 03 chức năng mã địa chỉ nên được thiết lập để 192 là 0x00c0, số lượng thiết lập cho 1.

Máy chủ gửi lệnh đến cảm biến:

3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (hàng thập phân).

Đó là: 200300c000011C

3a: Điểm bắt đầu cố định

32 30 là 20: số cảm biến

30 33 là 03: đọc nồng độ cảm biến

30 30 43 30 30 30 30 31: Nội dung khu vực dữ liệu

30 30 43 30 địa chỉ cho thấy rằng sổ đăng ký được đọc có địa chỉ bắt đầu là 0x00c0, và 30 30 30 31 là số lượng cho thấy số sổ đăng ký được đọc 1

31: LRC cao

43: LRC thấp

0D: Bit cuối cố định

0A: Bit cuối cố định

LRC=20+03+00+c0+00+01=E4H Sau khi từ chối, thêm 1 vào 1CH và mã kiểm tra là 31 43

Thiết bị sẽ trả về dữ liệu sau:

3A 32 30 30 33 30 32 30 30 32 30 32 30 42 42 0D 0A (décimal) là: 2003020020BB

3A: Điểm bắt đầu cố định

32 30 là 20: số cảm biến

30 33 là 03: nồng độ cảm biến đọc cho thấy rằng khu vực dữ liệu là 3 bit 16 bit dữ liệu 6 byte đại diện

30 32 là 02: chiều dài khu vực dữ liệu

30 30 32 30 là 0020: Địa chỉ cảm biến hiện tại 0x0020 trong phạm vi 0-FF

42: LRC cao

42: LRC thấp

0D: Bit cuối cố định

0A: Bit cuối cố định

LRC=20+03+02+00+20=45H, thêm 1 là BB sau khi âm và mã kiểm tra là 42 42

(2) Đặt cảm biếnđịa chỉ: Ví dụ, thay đổi địa chỉ cảm biến số 32 thành số 01

* Modbus cuộc thăm dò (điểm nhấn hai lần bảng hiển thị địa chỉ 32 để thay đổi địa chỉ của mã chức năng 06, địa chỉ nên được thiết lập thành 192 (nên là mặc định) là.) 0x00c0,giá trị được đặt thành 1 để là địa chỉ mới của cảm biến.

Máy chủ gửi lệnh đến cảm biến:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (hàng thập phân).

Đó là: 200600c0000119

3A: Điểm bắt đầu cố định

32 30 là 20: Số cảm biến

30 36 là 06: mã chức năng (đặt địa chỉ cảm biến).

Khu vực dữ liệu

Địa chỉ bắt đầu của đăng ký cảm biến 30 30 43 30 là 0x00c0, và địa chỉ mới được sửa đổi của cảm biến 30 31 là 01.

31: LRC cao

39: LRC thấp

0D: Bit cuối cố định

0A: Bit cuối cố định

LRC= 20+06+00+c0+00+01=E7H Sau khi từ chối, thêm 1 vào 19, và mã kiểm tra là 31 39.

Thiết bị sẽ trả về dữ liệu sau:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (hàng thập phân).

Tương tự như đầu vào

(3) Về việc thiết lập địa chỉ ban đầu của cảm biến:

MCDL ngắn, hiệu chuẩn bằng không trong vòng 8 giây, hơn 10 giây cho địa chỉ ban đầu của cảm biến.và khi người dùng sửa đổi địa chỉ cảm biến, nút trán tương ứng phải được giữ liên tục trong hơn 10 giây để khôi phục cài đặt địa chỉ của nhà máy.

Các cảm biến được cài đặt với một lỗ vị trí khoảng cách 63mm và khẩu độ 3,2mm

Các đường dây ổ cắm là 2,54 mm

Bộ cảm biến nên được hiệu chuẩn thường xuyên, khuyến cáo không quá 3 tháng, và không cần hiệu chuẩn nếu hiệu chuẩn tự động được bật để hoạt động lâu dài

Không sử dụng cảm biến trong một thời gian dài trong môi trường có mật độ bụi cao

Vui lòng sử dụng cảm biến trong phạm vi nguồn cung cấp năng lượng của cảm biến
