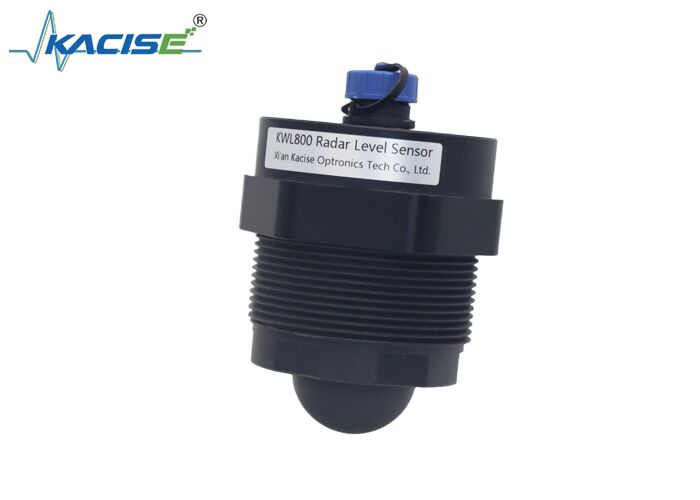

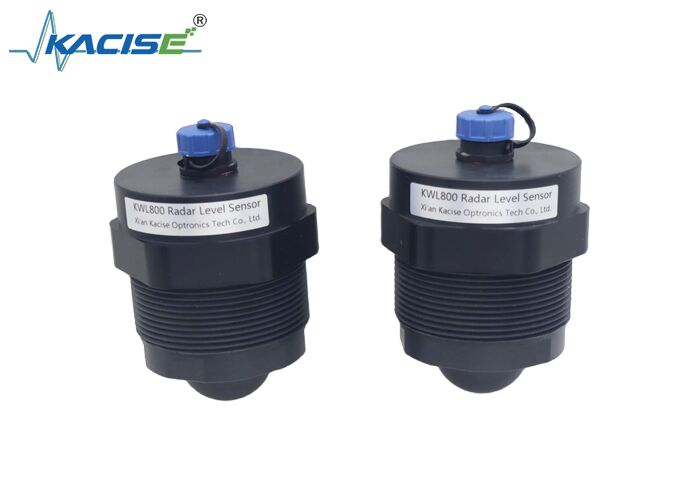

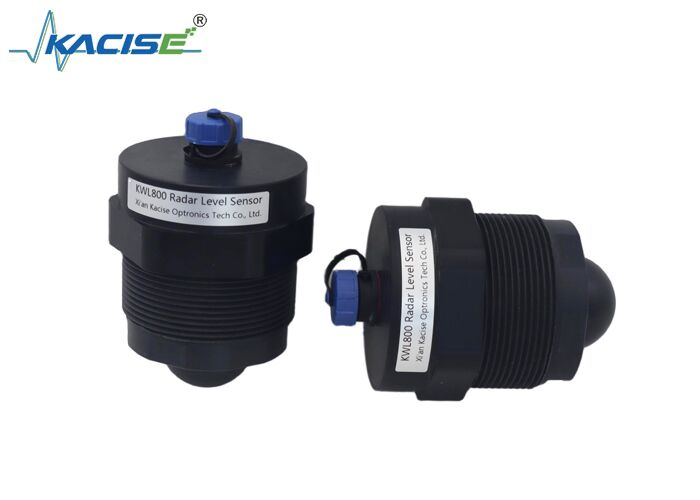

Cảm biến đo mực nước radar KWL800 với tần số 80 GHz, phạm vi đo 20 m và vỏ PTFE

Cảm biến đo mức nước radar KWL800 là cảm biến do công ty chúng tôi phát triển để đo mức nước và chất lỏng. Nó cũng có thể được sử dụng để đo khoảng cách của vật liệu rắn. Mức độ bảo vệ tối đa của thiết bị có thể đạt IP68. Cảm biến cung cấp tùy chọn đầu ra 4-20 mA và đầu ra relay. Giao diện truyền thông bao gồm RS485 hoặc UART, và nó sử dụng giao thức Modbus RTU tiêu chuẩn. Sản phẩm có phạm vi đo tối đa lên tới 20 m, với vùng mù tối thiểu là 6 cm.

• Chip RF tự phát triển
• Sử dụng công nghệ FMCW (Frequency Modulated Continuous Wave)
• Tín hiệu sóng milimet có khả năng xuyên thấu mạnh, phù hợp với môi trường phức tạp
• Kích thước thiết bị nhỏ gọn với ren lắp ren mét, dễ lắp đặt
• Phạm vi đo lên tới 20 m
• Góc chùm tia nhỏ hơn 3°
• Vỏ PTFE, chống ăn mòn

1. Kiểm tra thiết bị sau khi mở hộp
   • Sau khi nhận sản phẩm, kiểm tra xem bao bì có nguyên vẹn không. Lấy thiết bị ra khỏi bao bì và xác minh rằng tất cả các phụ kiện đều đầy đủ.
   • Đọc kỹ hướng dẫn sử dụng sản phẩm.
   • Kiểm tra xem ngoại hình thiết bị có bị hư hỏng không.

   Nếu phát hiện bất kỳ vấn đề nào, vui lòng liên hệ ngay với chúng tôi để được hỗ trợ.

2. Kiểm tra môi trường lắp đặt
   • Kiểm tra xem có bất kỳ vật thể nào gây cản trở trong góc chùm tia ngay bên dưới thiết bị không.
   • Như thể hiện trong hình, sau khi lắp đặt, sóng điện từ phát ra từ thiết bị phải vuông góc với bề mặt đo.

3. Phương pháp lắp đặt

   Như thể hiện trong hình dưới đây, cố định sản phẩm vào giá đỡ.



• Vị trí lắp đặt cảm biến phải càng ổn định càng tốt để tránh rung động, và môi trường bên dưới cảm biến phải càng thông thoáng càng tốt.
• Khoảng cách tối thiểu giữa cảm biến và bề mặt chất lỏng đo được phải lớn hơn 30 cm.
• Khoảng cách giữa cảm biến và mép bể, hồ chứa hoặc bờ sông phải lớn hơn 0,5 m.
• Chọn vị trí có sự dao động bề mặt nước nhỏ để lắp đặt cảm biến, nhằm tránh giảm độ chính xác đo hoặc đo lường bất thường do sóng bề mặt nước.
