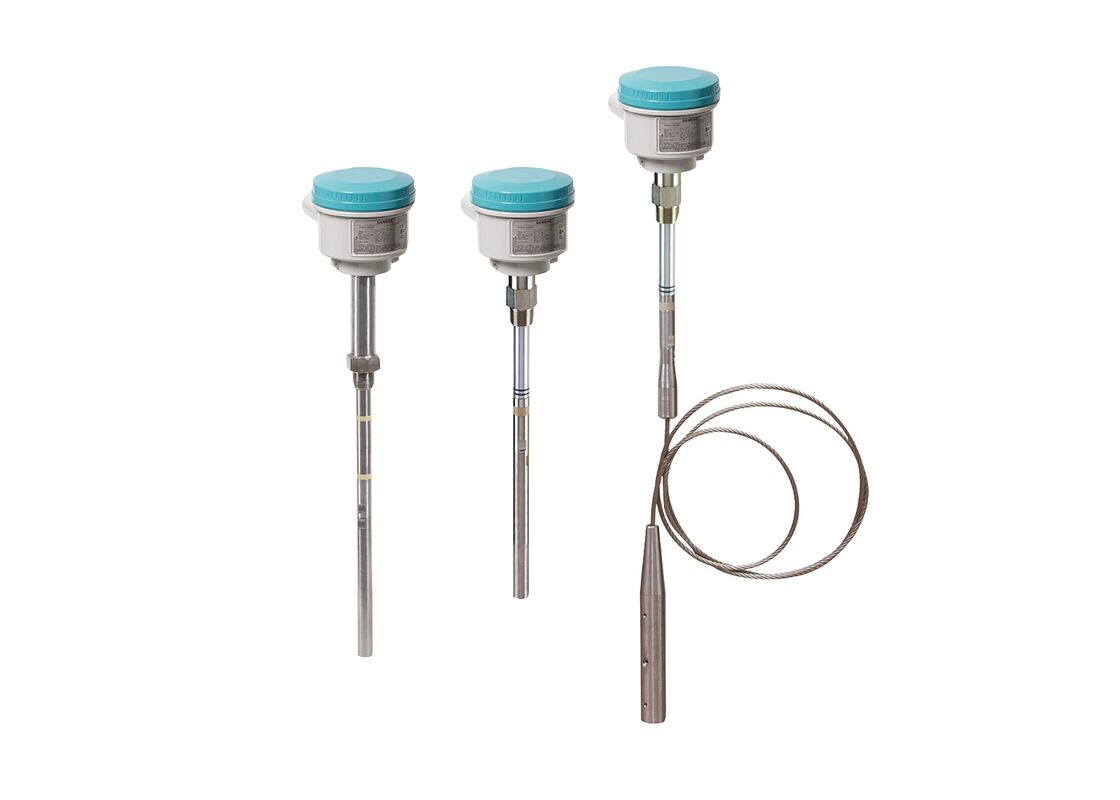

Pointek CLS300 - Tiêu chuẩn
Pointek CLS300 (phiên bản tiêu chuẩn) là một thiết bị chuyển đổi tần số ngược mức điện dung và công tắc phát hiện vật liệu cung cấp các cấu hình thanh hoặc cáp tùy chọn với đầu ra có thể cấu hình.Được thiết kế cho các điều kiện công nghiệp đòi hỏi, nó phát hiện đáng tin cậy chất lỏng, chất rắn, bùn, bọt và giao diện ngay cả dưới áp suất và nhiệt độ cao.Khả năng điều chỉnh tiên tiến của nó hiệu quả bù đắp cho sự tích tụ vật liệu trên tàu thăm dò.
Các biến thể sản phẩm
7ML5650-.....
CLS300, STANDARD, ROD VERSION, THREAD/FLANGE |
7ML5651-.....
CLS300, ANALOG, CABLE VERSION, THREAD/FLANGE |
7ML5652-.....
CLS300, Tương tự, Đường cao tốc, Sợi / sườn |
Các sản phẩm và phụ kiện liên quan
| Số phần |
Mô tả |
| 7ML1830-1AP | EASY AIMER II, nhôm, 3/4 inch NPT với 1 inch kết nối galvanized |
| 7ML1830-1AQ | EASY AIMER II, nhôm, 3/4 inch NPT với 3/4 - 1 inch PVC nối |
| 7ML1830-1JA | CABLE GLAND, 1/2 inch NPT, mục đích chung DIP |
| 7ML1830-1JB | CABLE GLAND, 1/2 inch NPT, chống nổ. |
| 7ML1830-1JC | M20 x 1.5 cable gland (thông dụng chung và bảo vệ vụ nổ bụi) |
| 7ML1830-1JD | CABLE GLAND, M20 x 1.5 HF, (EP) |
| 7ML1830-1JE | Thử nghiệm Magnet. |
| 7ML1830-1JF | Định nghĩa của nó là: |
| 7ML1830-1JK | Màn hình LCD cho CLS 200, DIGITAL |
| A5E01163688 | Bộ, 316L thép không gỉ cáp mở rộng, 1 mét, CLS300/LC300 |
| A5E01163689 | Bộ, 316L thép không gỉ cáp mở rộng, 3 mét, CLS300/LC300 |
| A5E01163690 | Bộ, 316L thép không gỉ cáp mở rộng, 5 mét, CLS300/LC300 |
| A5E01163691 | Bộ, 316L thép không gỉ cáp mở rộng, 10 mét, CLS300/LC300 |
| A5E01163693 | Bộ, 316L thép không gỉ cáp mở rộng, 15 mét, CLS300/LC300 |
| A5E01163695 | Bộ, 316L thép không gỉ cáp mở rộng, 20 mét, CLS300/LC300 |
| A5E01163698 | Bộ, 316 thép không gỉ PFA cáp mở rộng, 3 mét, CLS300 |
| A5E01163699 | Bộ, 316 thép không gỉ PFA cáp mở rộng, 5 mét, CLS300 |
| A5E01163700 | Bộ, 316 thép không gỉ PFA cáp mở rộng, 10 mét, CLS300 |
| A5E01163701 | Bộ, 316 thép không gỉ PFA cáp mở rộng, 15 mét, CLS300 |
| A5E01163702 | Bộ, 316 thép không gỉ PFA cáp mở rộng, 20 mét, CLS300 |
| A5E01163719 | Bộ, 316L thép không gỉ 180 mm (7.09") |
| A5E01163720 | Bộ, 316L thép không gỉ 330 mm (12.99") |
| A5E01163721 | Bộ, 316L thép không gỉ 580 mm (22.83 ") |
| A5E01163722 | Bộ, 316L thép không gỉ 830 mm (32.68") |
| A5E01163723 | Phương tiện điện tử thay thế với trình điều khiển, CLS300 tiêu chuẩn. |
Những lợi ích chính
- Công nghệ Active-Shield đảm bảo độ chính xác đo lường không bị ảnh hưởng bởi sự tích tụ vật liệu hoặc can thiệp vòi phun trong phần chắn hoạt động
- Xây dựng thanh rắn cung cấp hiệu suất đặc biệt trong điều kiện khô thô cực kỳ
- Ba chỉ số LED để điều khiển điều chỉnh, trạng thái đầu ra và giám sát điện năng
- Phiên bản nhiệt độ cao có thể hoạt động lên đến 400 °C (752 °F)
Ứng dụng
Phiên bản tiêu chuẩn Pointek CLS300 có ba chỉ báo LED với báo động chuyển tiếp cơ bản và báo động chuyển đổi trạng thái rắn.Thiết kế mạnh mẽ của nó làm cho nó đặc biệt phù hợp với các ứng dụng vật chất rắn nặng với vật liệu mài mònCác thiết bị điện tử hoàn toàn được nén vẫn không bị ảnh hưởng bởi ngưng tụ, bụi hoặc rung.
Các thành phần ướt được chế tạo từ thép không gỉ với tấm chắn PFA để chống hóa chất cao, trong khi phiên bản nhiệt độ cao sử dụng gốm và thép không gỉ.Thiết bị xác định chính xác các vật liệu với cả hai hằng số dielectric thấp và caoCông nghệ Active Shield độc đáo có hiệu quả ngăn chặn sự can thiệp từ sự tích tụ vật liệu hoặc các vòi lắp đặt mở rộng.
Thiết kế mô-đun của Pointek CLS300 cung cấp các tùy chọn cấu hình rộng rãi, kết nối quy trình, mở rộng và phê duyệt để đáp ứng các yêu cầu ứng dụng cụ thể về nhiệt độ và áp suất.Thiết kế này đơn giản hóa quy trình đặt hàng và giảm nhu cầu hàng tồn khoCác cấu hình thăm dò có sẵn bao gồm cả hai phiên bản thanh và cáp.
Ứng dụng chính:
- Các chất lỏng và bùn
- Các chất rắn lớn
- Môi trường áp suất và nhiệt độ cao
- Khu vực nguy hiểm
- Ứng dụng xay và khai thác mỏ
Cấu hình
Thông số kỹ thuật
Phương thức hoạt động
Phản ứng tần số thay đổi khả năng phát hiện mức độ.
Nhập
Chất biến đo: Thay đổi picoFarad (pF)
Sản lượng
Khả năng phát ra relé:
• 1 dây chuyền SPDT Form C
• Điện áp tiếp xúc tối đa: 30 V DC / 250 V AC
• Điện tiếp xúc tối đa: 5 A (DC) / 8 A (AC)
• Công suất chuyển đổi tối đa: 150 W (DC) / 2 000 VA (AC)
• Thời gian trì hoãn (CHÚNG và / hoặc KHÔNG): 1... 60 s
Sản lượng trạng thái rắn
• Khả năng sản xuất: Phân biệt galvan
• Bảo vệ: chống lại cực đảo ngược (bipolar)
• Điện áp chuyển mạch tối đa: 30 V (DC) / 30 V đỉnh (AC)
• Điện tải tối đa: 82 mA
• Giảm điện áp: < 1 V, điển hình ở 50 mA
• Thời gian trễ (trước hoặc sau khi chuyển đổi): 1... 60 s
Độ chính xác
Nghị quyết:
• Độ nhạy tối thiểu (pF): 1 % thay đổi trong công suất thực tế
• Lỗi nhiệt độ tối đa: 0,2% của giá trị dung lượng thực tế
Điều kiện lắp đặt
Địa điểm: Bên trong/bên ngoài
Điều kiện môi trường
• Nhiệt độ xung quanh: -40... +85 °C (-40... +185 °F)
• Nhiệt độ lưu trữ: -40... +85 °C ( -40... +185 °F)
Điều kiện trung bình
• Ứng dụng: Các chất lỏng, chất rắn lớn, bùn và giao diện, và vật liệu nhớt
• Hằng số dielektrik tương đối εr: Min. 1.5
• Nhiệt độ quá trình:
- Phiên bản thanh / cáp: -40... +200 °C (-40... +392 °F)
- Phiên bản nhiệt độ cao: -40... +400 °C (-40... +752 °F)
• Áp suất quá trình: -1... + 35 bar g (-14,6... + 511 psi g)
Thiết kế
• Vật liệu (bộ bảo quản): nhôm bột phủ với miếng dán
• Mức độ bảo vệ: Tiêu chuẩn: Loại 4/NEMA 4/IP65
Tùy chọn: Loại 4/NEMA 4/IP68
• Cáp đầu vào: 2 x M20 x 1.5 dây (tùy chọn: 2 x 1⁄2 "nPT ống dẫn đầu vào bao gồm 1 đầu vào cắm)
Bộ điều khiển và màn hình
• Hiển thị: 3 đèn LED, cho trạng thái thăm dò, trạng thái đầu ra và nguồn cung cấp điện
• Potentiometer: 2 potentiometer cho sự chậm trễ thời gian và độ nhạy
• Chuyển đổi: 5 DIP chuyển đổi cho sự chậm trễ on / off, high / low an toàn, thử nghiệm / điều chỉnh thời gian chậm trễ, độ nhạy cao / thấp, cài đặt test delay
Cung cấp điện
• Nguồn cung cấp: 12... 250 V AC / DC, 0... 60 Hz, cách ly galvanically, 2 W
Giấy chứng nhận và phê duyệt
• Mục đích chung: CSA, FM, CE, UKCA, RCM
• Khung chống cháy với IS Probe: ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb,UKEX ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db
• Chứng minh cháy bụi với IS Probe: ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FM Class II, Div. 1, Nhóm E, F, G CSA/FM Class III T4
• Khung chống nổ với IS Probe: CSA/FM Class I, Div. 1, Nhóm A, B, C, D CSA/FM Class II, Div. 1, Nhóm E, F, G CSA/FM Class III T4
• Hàng hải: Lloyds Register of Shipping, các loại ENV1, ENV2 và ENV5
• Bảo vệ tràn: WHG (Đức) VLAREM II (Bỉ)
• Những người khác: Chứng nhận mẫu (Trung Quốc)
