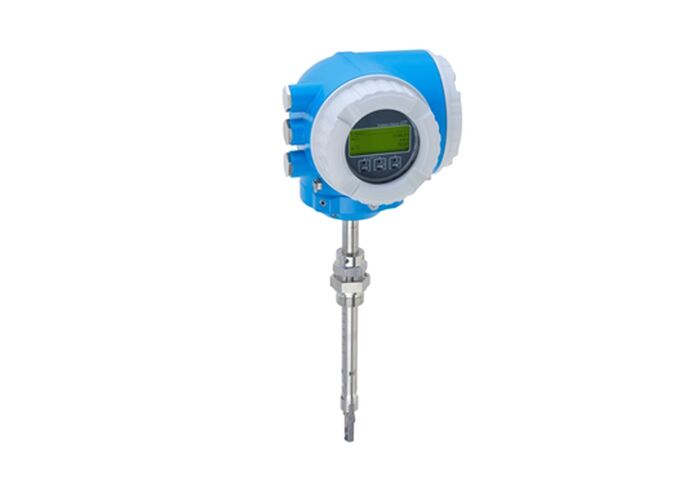

Proline t-mass I 300 Máy đo lưu lượng khối lượng nhiệt
Bộ đo lưu lượng chèn với sự ổn định lâu dài và một bộ truyền nhỏ gọn, dễ tiếp cận.Được thiết kế để đo khí tiện ích và khí quá trình trong đường ống hình tròn hoặc ống hình chữ nhật.
Các tính năng và lợi ích chính
Ưu điểm cảm biến
- Độ chính xác đo lường cao cấp và khả năng lặp lại để kiểm soát quá trình cao
- Giám sát đáng tin cậy với phát hiện sự xáo trộn của quy trình và dòng chảy ngược
- Cài đặt linh hoạt phù hợp với phạm vi kích thước lớn (DN 80 đến 1500)
- Đo hai chiều với hiệu suất cao
- Cảm biến không trôi nổi bằng sáng chế với chứng nhận SIL 2
Khả năng phát tín hiệu
- Truy cập đầy đủ thông tin về quy trình và chẩn đoán
- Nhiều I / O và bus thực địa có thể kết hợp tự do
- Giảm độ phức tạp với chức năng I/O có thể cấu hình tự do
- Xác minh tích hợp thông qua Công nghệ nhịp tim
- Nhà chứa hai khoang nhỏ gọn với tối đa 3 I / O
- Màn hình chiếu sáng hậu với điều khiển cảm ứng và truy cập WLAN
- Tùy chọn hiển thị từ xa có sẵn
Thông số kỹ thuật
Nguyên tắc đo lường
Nhiệt
Phạm vi đường kính danh nghĩa
DN 80 đến 1500 (3" đến 60")
Max. Lỗi đo
Khí: 1.0% o.r. (10-100% o.f.s.), 0.1% o.f.s. (1-10% o.f.s.)
Phạm vi đo
20 đến 733,501 kg/h (44 đến 1,669,340 lb/h)
Nhiệt độ trung bình
-40°C đến +180°C (-40°F đến +356°F)
Max. Áp lực quá trình
-0,5 đến 20 bar_g (-7,25 đến 290 psi_g)
Nhiệt độ xung quanh
-40°C đến 60°C (-40°F đến 140°F)
Mức độ bảo vệ
IP66/67, loại 4X
Các biến đo
Dòng chảy khối lượng, nhiệt độ, dòng chảy khối lượng tiêu chuẩn, dòng chảy khối lượng, không khí tự do, tốc độ, dòng chảy nhiệt, dòng chảy năng lượng, mật độ
Vật liệu ướt
Các kết nối ống chèn và quy trình
Thép không gỉ, 1.4404 (316/316L)
Các yếu tố cảm biến
Một chiều: thép không gỉ 1.4404, hợp kim C22 2.4602
Hai hướng: thép không gỉ 1.4404
Khám phá dòng chảy ngược: thép không gỉ 1.4404
Các thành phần niêm phong
Vòng kẹp: PEEK, PVDF, 1.4404
Dấu hiệu vòng phẳng: EPDM, FKM
Điện & Truyền thông
Cung cấp điện
DC 24V hoặc AC 100-240V
Sản xuất
3 đầu ra: 4-20 mA HART, 4-20 mA, xung / tần số / chuyển đổi, Relay
Các đầu vào
Đầu vào trạng thái, đầu vào 4-20 mA
Truyền thông số
HART, Modbus RS485
Hiển thị/Hoạt động
Màn hình chiếu sáng 4 dòng với điều khiển cảm ứng, hiển thị từ xa có sẵn
Nhà chứa máy phát tín hiệu
Nhôm (AlSi10Mg, phủ) hoặc Polycarbonate
Chứng nhận & Chứng nhận
Khu vực nguy hiểm:ATEX, cCSAus, IECEx, NEPSI, JPN, UK Ex, EAC, KC
An toàn sản phẩm:CE, C-tick
An toàn chức năng:IEC 61508, áp dụng theo IEC 61511
Kỹ thuật đo lường:Kiểm định ISO/IEC 17025, Công nghệ nhịp tim phù hợp với ISO 9001:2015
Áp lực:CRN
Vật liệu:3.1 Giấy chứng nhận vật liệu, NACE MR0175/MR0103
