Hàng hiệu:
ABB
Số mô hình:
FEF121 và FEF181
FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1

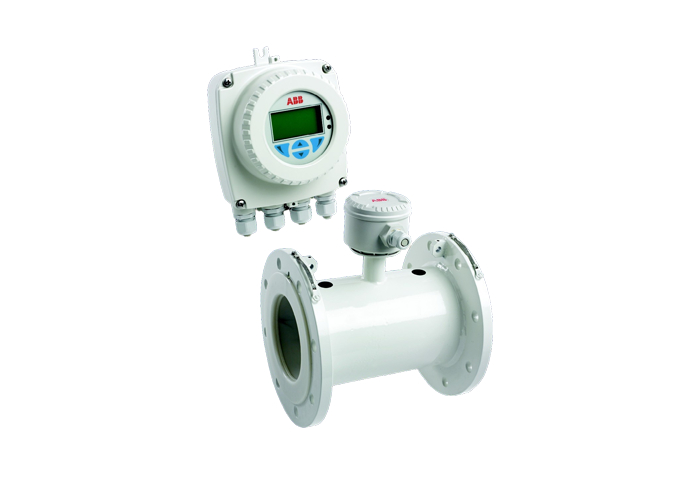

Chủ nhân nướclà thế hệ lưu lượng kế điện từ mới nhất của ABB được thiết kế dành riêng chongành nước và nước thải.
Nó cung cấp độ chính xác, độ ổn định và độ tin cậy chưa từng có, làm cho nó trở thànhgiải pháp hoàn hảo để đo lưu lượngtrong các nhà máy xử lý nước, mạng lưới phân phối và hệ thống nước thải.
Với nómáy phát tự hiệu chuẩn,thiết kế cảm biến có thể chôn và chìm, Vàchẩn đoán nâng cao, WaterMaster đặt ra chuẩn mực cho công nghệ đo dòng chảy hiện đại — đảm bảohiệu suất lâu dài với mức bảo trì tối thiểu.
Thông số kỹ thuật
| Loại | Mục | Đặc điểm kỹ thuật |
| Thông số chức năng – Cảm biến | Giới hạn áp suất | Theo đánh giá mặt bích |
| Giới hạn nhiệt độ | Nhiệt độ môi trường xung quanh: Bộ phát từ xa −20 đến 70 °C (−4 đến 158 °F); Máy phát tích hợp −20 đến 60 °C (−4 đến 140 °F) | |
| Nhiệt độ xử lý: −6 đến 70 °C (21 đến 158 °F) | ||
| Bảo vệ môi trường | Xếp hạng: IP68 (NEMA 6) đến độ sâu 10 m (33 ft), hộp thiết bị đầu cuối được lắp đầy đủ | |
| Độ dẫn điện | > 5 µS/cm | |
| Gắn máy phát | Tích hợp hoặc từ xa | |
| Kết nối điện | Các tuyến 20 mm, ½ trong NPT, các tuyến bọc thép 20 mm | |
| Cáp cảm biến | Cáp ABB WaterMaster, tiêu chuẩn hoặc bọc thép; Chiều dài tối đa 200 m (660 ft) | |
| Thông số vật lý – Bộ phận bị ướt | Chất liệu lót | Polypropylen (DN40–200), Blasomer (DN250–2200); WRAS được liệt kê; ACS và NSF61 đã được phê duyệt (kích thước DN40–200 đang chờ xử lý) |
| Vật liệu điện cực | Thép không gỉ 316, Hastelloy C, Titanium (các vật liệu khác có sẵn theo yêu cầu) | |
| Vòng nối đất | Không bắt buộc | |
| Tấm bảo vệ | Không bắt buộc | |
| Điều kiện lắp đặt | Ngược dòng ≥ 5D; Hạ lưu ≥ 2D | |
| Mất áp suất | < 0,25 bar ở Q3 (DN40–200); Không đáng kể ở Q3 (DN250–2200) | |
| Bộ phận không bị ướt | Vật liệu mặt bích | Thép cacbon |
| Vật liệu nhà ở | Thép cacbon (DN40–200 & DN700–2200); Nhựa (DN15–600) | |
| Vật liệu hộp thiết bị đầu cuối | Thép không gỉ hoặc nhôm | |
| Vật liệu tuyến cáp | Nhựa hoặc đồng thau | |
| Thông số chức năng – Máy phát | Nguồn điện | Nguồn điện chính 85–265 V AC @ < 7 VA; Điện áp thấp 24 V AC ± 10 % / – 30 % @ < 7 VA; DC 24 V ± 30 % @ < 0,4 A |
| Đầu ra xung/tần số | Một dành riêng, một có thể cấu hình; tần số đầu ra tối đa 5,250 Hz; Định mức 30 V @ 220 mA cực thu hở; cách điện | |
| Đầu ra cảnh báo/logic | Một dành riêng, một có thể cấu hình; Định mức 30 V @ 220 mA cực thu hở; cách điện | |
| Sản lượng hiện tại | 4–20 mA hoặc 4–12/20 mA; Điện trở vòng lặp tối đa 750 Ω; Cách ly điện; Giao thức HART v5.7 | |
| Mức tín hiệu | NAMUR NE 43 (3,8–20,5 mA); Báo động thấp 3,6 mA; Báo động cao 21,8 mA | |
| Độ chính xác bổ sung | ±0,1 % giá trị đọc | |
| Hệ số nhiệt độ | Thông thường < 20 trang/phút/°C | |
| Kết nối điện | Các tuyến 20 mm, ½ trong NPT, các tuyến bọc thép 20 mm | |
| Giới hạn nhiệt độ | Môi trường xung quanh −20 đến 60 °C (−4 đến 140 °F); Hệ số < 10 ppm/°C @ Vel ≥ 0,5 m/s | |
| Bảo vệ môi trường | Độ ẩm 0–100 %; Xếp hạng IP67 (NEMA 4X) ở độ sâu 1 m | |
| Bảo mật chống giả mạo | Công tắc bên trong + con dấu bảo mật bên ngoài ngăn chặn truy cập trái phép | |
| Ngôn ngữ | Tiếng Anh, tiếng Pháp, tiếng Đức, tiếng Ý, tiếng Tây Ban Nha | |
| Cổng dịch vụ hồng ngoại | Bộ chuyển đổi USB (phụ kiện); Tương thích USB 1.1 & 2.0; Phần mềm trình điều khiển chỉ dành cho PC; Tương thích Windows 2000/XP/Vista |
Ứng dụng
Thông tin đặt hàng
Lưu lượng kế điện từ WaterMaster FEF121 và FEF181
| Khác nhau chữ số con số | 1....6 | 7..9 | 10 | 11 | 12 | 13 | 14:15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| Hệ thống đo lưu lượng, khoan đầy đủ, gắn kết từ xa |
FEF121 | ||||||||||||||||||
| Lỗ khoan đầy đủ, để sử dụng với WaterMaster máy phát/điều khiển từ xa |
FEF181 | ||||||||||||||||||
| Đường kính lỗ khoan DN 250 (10 inch) DN 300 (12 inch) DN 350 (14 inch) DN 400 (16 inch) DN 450 (18 inch) DN 500 (20 inch) DN 600 (24 inch) DN 700 (28 inch) DN 760 (30 in) DN 800 (32 inch) DN 900 (36 inch) DN 1000 (40 in) DN1050 (42 inch) DN 1100 (44 in) DN 1200 (48 inch) DN 1400 (54 inch) DN 1500 (60 inch) DN 1600 (66 inch) DN 1800 (72 inch) DN 2000 (80 in) DN 2200 (84 in) Người khác |
250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999 |
||||||||||||||||||
| Thiết kế điện cực Chất đàn hồi Chất đàn hồi được ACS phê duyệt Người khác |
K L Z |
||||||||||||||||||
| Thiết kế điện cực Tiêu chuẩn Khác – chỉ FEF181 |
1 9 |
||||||||||||||||||
| Vật liệu điện cực đo Thép không gỉ 316Ti (1.4571) Hastelloy C-276 (chỉ FEF121 – DN350 đến DN2200) Người khác |
S E Z |
||||||||||||||||||
| Phụ kiện nối đất Tiêu chuẩn Một tấm nối đất Hai tấm nối đất Người khác |
1 3 4 9 |
||||||||||||||||||
| Loại kết nối quy trình Mặt bích ASME lớp 150 Mặt bích AWWA loại B Mặt bích AWWA loại D Mặt bích AS 4087 lớp 16 ISO 7005 PN16 |
A1 C1 C2 E1 S2 |
||||||||||||||||||
| Vật liệu kết nối quy trình Mặt bích thép carbon Người khác |
B Z |
||||||||||||||||||
| Chứng nhận sử dụng Tiêu chuẩn (không có PED) Giám sát vật liệu với chứng chỉ kiểm định 3.1 acc. EN 10204 Người khác |
1 2 9 |
||||||||||||||||||
| Loại hiệu chuẩn Độ chính xác tiêu chuẩn 0,4% Độ chính xác nâng cao 0,2% Chứng kiến hiệu chuẩn nhà máy Chuyển quyền giám sát đối với nước lạnh/nước thải (hiệu chuẩn đã được chứng kiến) (chỉ FEF181) UKAS/NAMAS (chỉ FEF181) Người khác |
MỘT B M N bạn Z |
||||||||||||||||||
| Phạm vi nhiệt độ Cài đặt / Phạm vi nhiệt độ xung quanh Thiết kế tiêu chuẩn / –20 … 60 °C (–4 … 140 °F) |
1 | ||||||||||||||||||
| Ngôn ngữ Tiếng Anh tiếng Đức người Pháp tiếng Tây Ban Nha người Ý |
MỘT D G K N |
||||||||||||||||||
| Không có cáp tín hiệu – chỉ FEF181 Cáp 5 m (15 ft.) Cáp 10 m (30 ft.) Cáp 20 m (60 ft.) Cáp 30 m (100 ft.) Cáp 50 m (165 ft.) Cáp 80 m (260 ft.) Cáp 100 m (325 ft.) Cáp 150 m (490 ft.) Chiều dài đặc biệt > 150 m (> 490 ft.) (và/hoặc cáp bọc thép – chỉ FEF181) |
0 1 2 3 4 5 6 7 8 9 |
||||||||||||||||||
| Chứng nhận chống cháy nổ Mục đích chung (thiết kế không phải Ex) Khác (chỉ FEF181) |
MỘT Z |
||||||||||||||||||
| Bộ cảm biến lớp bảo vệ / Bộ cảm biến lớp bảo vệ IP67 (NEMA 4X) / IP68 (NEMA 6X) – cáp không được lắp và không có hộp IP67 (NEMA 4X) / IP68 (NEMA 6X) – cáp được lắp và đặt trong chậu Khác (chỉ FEF181) |
2 3 9 |
||||||||||||||||||
| Ống dẫn cáp * M20 x 1,5 NPT 1/2 trong bọc thép M20 SWA Khác (chỉ FEF181) |
MỘT B D Z |
||||||||||||||||||
| Nguồn điện Không có (chỉ FEF181) 100... 230 V AC, 50 Hz (chỉ FEF121) 24 V AC hoặc 24V DC, 50 Hz (chỉ FEF121) 100 ... 230 V AC, 60 Hz (chỉ FEF121) 24 V AC hoặc 24 V DC, 60 Hz (chỉ FEF121) |
0 1 2 3 4 |
||||||||||||||||||
| Loại tín hiệu đầu vào và đầu ra HART + 20 mA + xung + đầu ra tiếp điểm (chỉ FEF121) Không có (chỉ FEF181) |
MỘT Y |
||||||||||||||||||
| Loại cấu hình / Loại chẩn đoán Mặc định của nhà máy / chẩn đoán tiêu chuẩn |
1 | ||||||||||||||||||
