Hàng hiệu:
Honeywell
Chứng nhận:
ce
Số mô hình:
Mô hình 427

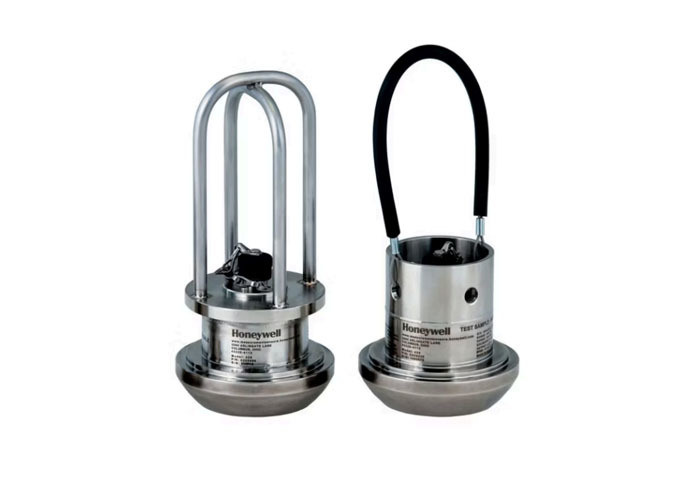

Máy phát áp suất Wing Union Model 427 của Honeywell là một giải pháp bền bỉ và chắc chắn được thiết kế cho cả việc lắp đặt trên bờ và ngoài khơi. Với Wing Union 1502, máy phát này kết hợp một cổng áp suất được thiết kế mới với đường kính rộng hơn và độ sâu nông hơn, cho phép bùn nhớt đi qua mà không bị tích tụ cặn.
Máy phát mang lại độ chính xác tối đa là ±0,2% BFSL (Đường thẳng phù hợp nhất), cung cấp phép đo áp suất liên tục, có độ chính xác cao cho các ứng dụng quan trọng trong ngành dầu khí bao gồm các hoạt động khoan. Màng cảm biến áp suất độc lập của nó giảm thiểu độ trôi về 0 trong quá trình siết và loại bỏ độ lệch tín hiệu dài hạn trong từ trường.
Kết cấu hàn hoàn toàn với quy trình hàn chùm tia điện tử đã được cấp bằng sáng chế đảm bảo tính toàn vẹn của lớp niêm phong vượt trội trong mọi điều kiện. Thiết kế liên kết cánh tích hợp và quy trình lắp ráp đặc biệt mang lại khả năng chống rung và chống sốc đặc biệt để vận hành đáng tin cậy trong môi trường khắc nghiệt.
Danh sách đặt hàng
| Mã đặt hàng | Mô tả |
| BP427DR,6,1AC,2N,6Z,7AD,10E | Loại 427, 5.000 psi, độ chính xác 0,2%, bù nhiệt độ -35°C đến 80°C [-30°F đến 180°F], an toàn nội tại hai dây 4 mA đến 20 mA, Tương thích MS,Đầu nối 4 chân, màng áp suất |
| BP427NG,6,1AC,2N,6Z,7AD,10E | Loại 427, 350 bar, độ chính xác 0,2%, bù nhiệt độ -35°C đến 80°C [-30°F đến 180°F], an toàn nội tại hai dây 4 mA đến 20 mA, Tương thích MS,Đầu nối 4 chân, màng áp suất |
| BP427DV,6,1AC,2N,6Z,7AD,10E | Loại 427, 10.000 psi, độ chính xác 0,2%, bù nhiệt độ -35°C đến 80°C [-30°F đến 180°F], an toàn nội tại hai dây 4 mA đến 20 mA, Tương thích MS,Đầu nối 4 chân, màng áp suất |
| BP427MN,6,1AC,2N,6Z,7AD,10E | Loại 427, 1.000 bar, độ chính xác 0,2%, bù nhiệt độ -35°C đến 80°C [-30°F đến 180°F], bù nhiệt độ, an toàn nội tại hai dây 4 mA đến 20 mA, Tương thích MS,Đầu nối 4 chân, màng áp suất |
| BP427EJ,6,1AC,2N,6Z,7AD,10E | Loại 427, 15.000 psi, độ chính xác 0,2%, bù nhiệt độ -35°C đến 80°C [-30°F đến 180°F], an toàn nội tại hai dây 4 mA đến 20 mA, Tương thích MS,Đầu nối 4 chân, màng áp suất |
| Thông số kỹ thuật áp suất | ||
|---|---|---|
| Dải áp suất | 0 psi đến 5000 psi; 0 psi đến 6000 psi; 0 psi đến 10000 psi; 0 psi đến 15000 psi; 0 psi đến 20000 psi; 0 bar đến 350 bar; 0 bar đến 400 bar; 0 bar đến 700 bar; 0 bar đến 1000 bar; 0 bar đến 1350 bar | |
| Độ chính xác | ±0,2% của Đường thẳng phù hợp nhất (BFSL) | |
| Hiệu chuẩn | Hiệu chuẩn 5 điểm: 0%, 50% và 100% Toàn thang đo (FS) | |
| Đầu ra | 4mA đến 20mA, dải đo 2 dây | |
| Thông số kỹ thuật môi trường | ||
| Nhiệt độ hoạt động | -43℃ đến 93℃ (-45℉ đến 200℉) | |
| Nhiệt độ bù | -34℃ đến 82℃ (-30℉ đến 180℉) | |
| Ảnh hưởng nhiệt độ - Zero | 0,018% Toàn thang đo (FS)/℃ (0,01% Toàn thang đo (FS)/℉) | |
| Ảnh hưởng nhiệt độ - Span | 0,018% Đọc/℃ (0,01% Đọc/℉) | |
| Niêm phong | Kín IP68/NEMA 6P | |
| Thông số kỹ thuật điện | ||
| Điện áp cung cấp | 9 Vdc đến 28 Vdc | |
| Điện trở cách điện | > 100 mΩ ở 50 Vdc | |
| Điện trở vòng lặp tối đa | Độ tuyến tính từ 950 Ω (ở 28V) xuống 0 Ω (ở 9V) | |
| Bảo vệ mạch | Bảo vệ phân cực ngược cho dây nguồn | |
| Bảo vệ RFI/EMI | Khả năng miễn nhiễm với nhiễu từ 5000 Hz đến 1GHz | |
| Đáp ứng tần số | Bộ lọc do khách hàng chỉ định và lắp đặt tại nhà máy để giảm thiểu; đáp ứng tần số từ 10Hz đến tối đa 2500Hz | |
| Zero & Span có thể điều chỉnh | Có thể điều chỉnh tại hiện trường bằng cách tháo đầu nối | |
| Dữ liệu hiệu chuẩn Shunt | Đã bao gồm | |
| Thiết bị đầu cuối điện (Tiêu chuẩn) | Tương thích với dòng MS, 4 chân, có đầu nối; làm bằng thép không gỉ dành riêng cho ngành dầu khí, cung cấp khả năng niêm phong hoàn toàn | |
| Thông số kỹ thuật cơ học | ||
| Môi chất | Dịch vụ ăn mòn và mài mòn, Inconel X-750 | |
| Quá tải, An toàn | 150% áp suất toàn thang đo định mức hoặc giới hạn của phụ kiện 1502 | |
| Quá tải, Vỡ | 300% áp suất định mức hoặc giới hạn của phụ kiện 1502 | |
| Cổng áp suất | Wing Union 1502, ống 51mm [2in], đầu đực có ren ngoài | |
| Đường kính lỗ | 22,86 mm [0,9 in] đường kính trong * 10,16 mm [0,4 in] độ sâu; 25,4 mm [1,0 in] đường kính đầu vào | |
| Vật liệu ướt | Inconel X-750 | |
| Trọng lượng | 2722 g [6 lb] | |
| Vật liệu vỏ | 316L (thép không gỉ với nhãn có các ký tự đúc và dập nổi) | |
