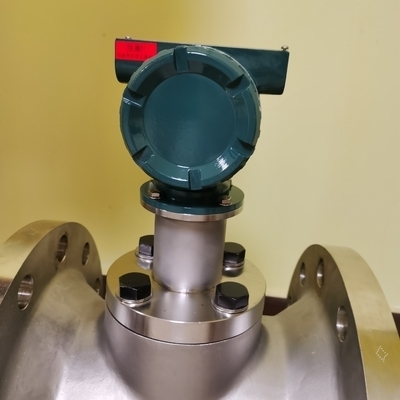

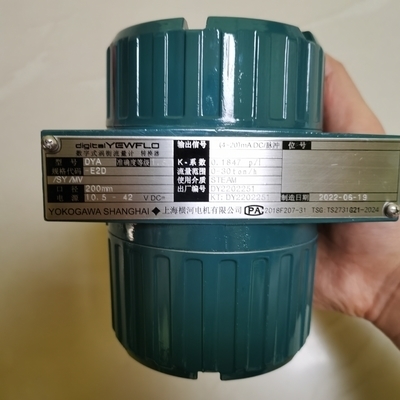

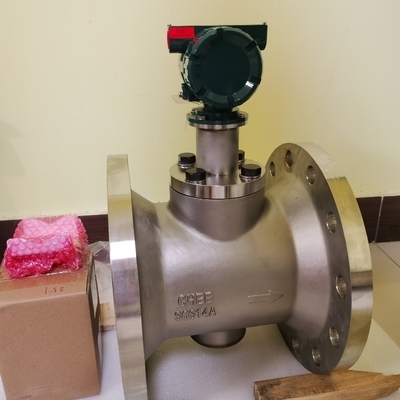

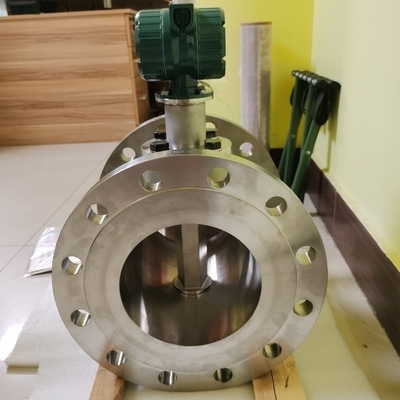

YOKOGAWA Digital YEWFLO Vortex Flowmeter với FOUNDATION Fieldbus

Bộ đo lưu lượng xoáy kỹ thuật số YOKOGAWAYEWFLO (Mô hình: DY Vortex Flowmeter, DYA Vortex Flow Converter) với FOUNDATION Fieldbus Communication

Máy đo lưu lượng xoáy YOKOGAWA digitalYEWFLO, một phần của gia đình OpreX Field Instruments thuộc danh mục OpreX Measurement, là một giải pháp đo lưu lượng hiệu suất cao được thiết kế cho chất lỏng,khí, và hơi nước. Kết hợp một cảm biến được chứng minh trong lĩnh vực và bộ sưu tập cơ thể (với hơn 450,000 units installed worldwide) with advanced digital technology--including Yokogawa's proprietary Spectral Signal Processing (SSP)--this flowmeter delivers accuracy and stability even in harsh process conditionsCó sẵn như các loại máy dò tích hợp hoặc từ xa (DY) và chuyển đổi từ xa (DYA), nó hỗ trợ FOUNDATION Fieldbus, HART 7/5, và giao thức liên lạc BRAIN,cho phép tích hợp liền mạch vào các hệ thống kiểm soát công nghiệpCác dòng cũng bao gồm một loại giảm lỗ, tối ưu hóa cho tốc độ dòng chảy thấp và cài đặt đơn giản, làm cho nó linh hoạt cho các ứng dụng với nhu cầu dòng chảy khác nhau.

Loại giảm lỗ tích hợp đồng hồ đo lưu lượng với bộ giảm đồng tâm, mang lại những lợi thế độc đáo cho các ứng dụng lưu lượng thấp và lưu lượng biến đổi:

• Thiết lập đơn giản:Loại bỏ sự cần thiết của các máy giảm, mở rộng hoặc ống ngắn riêng biệt cho chiều dài ống thẳng, giảm điểm kết nối lên đến 70% và giảm nguy cơ rò rỉ.
• Đo lượng dòng chảy thấp mở rộng:Mở rộng giới hạn đo lường dưới 2-3 lần so với các loại tiêu chuẩn, cho phép phát hiện dòng chảy thấp chính xác mà không làm giảm ống chính.
• Chi phí và lợi ích an toàn:Giảm chi phí lắp đặt, giảm thiểu rủi ro rò rỉ chất lỏng và loại bỏ sự cần thiết phải dừng các quy trình để điều chỉnh phạm vi dòng chảy (ví dụ: thay thế tấm lỗ).

Hai lựa chọn giảm:

• R1:Kích thước lỗ dò giảm 1 kích thước từ đường ống sườn.
• R2:Kích thước lỗ dò giảm 2 kích thước, lý tưởng cho tốc độ dòng chảy cực thấp.

Tương thích với các phiên bản đặc biệt:Có thể được kết hợp với kiểu đa biến (để đo nhiệt độ và điều chỉnh) hoặc phiên bản nhiệt độ cao (nhiệt độ quá trình lên đến 450 °C), tăng tính linh hoạt.

Nhiệt độ quá trình:Loại tiêu chuẩn: -29 đến 250 °C; Phiên bản nhiệt độ cao: lên đến 450 °C.

Áp lực quá trình:-0,1 MPa để flange chỉ số (tùy thuộc vào mô hình).

Chiều kính:

• Loại tiêu chuẩn: Wafer (15-100 mm), Flange (15-400 mm).
• Loại lỗ giảm: Flange (25-200 mm) với bộ giảm / R1 hoặc / R2.

Độ chính xác:

• Các chất lỏng: ± 0,75% của bài đọc (tùy thuộc vào số Reynolds).
• Khí/khí hơi: ± 1,0% so với chỉ số đọc (tùy thuộc vào tốc độ dòng chảy).

Tín hiệu đầu ra:đầu ra tương tự, đầu ra liên lạc của transistor (sản xuất đồng thời có sẵn).

• Loại tiêu chuẩn:Lý tưởng cho phạm vi dòng chảy rộng trong nồi hơi, chế biến hóa chất và hệ thống tiện ích.
• Loại lỗ cắt giảm:Thích hợp cho các đường cung cấp hơi nước, hệ thống lưu lượng biến động theo mùa và quy trình lưu lượng thấp trong dệt may, thực phẩm và sản xuất vật liệu xây dựng.
• Kết hợp nhiều biến số:Cho phép đo dòng chảy khối lượng trực tiếp của hơi bão hòa, ngay cả ở dòng chảy thấp.
