Hàng hiệu:
xinje
Chứng nhận:
CE
Số mô hình:
XD5E-24

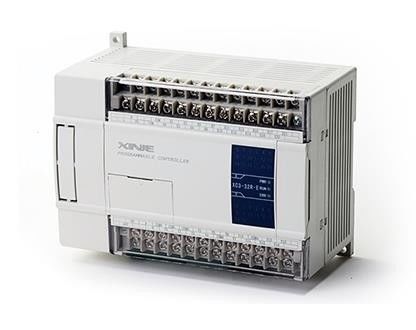

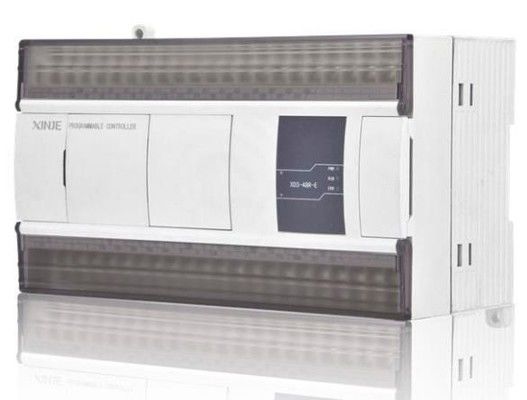

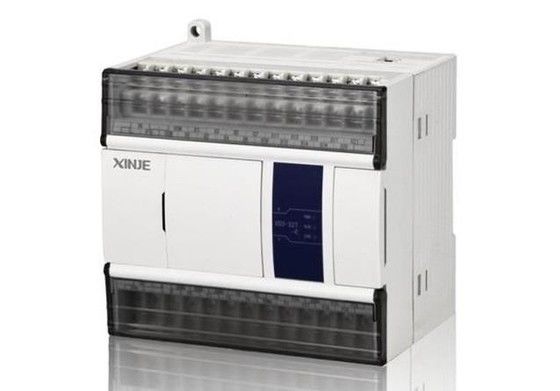

XD5E Series Ethernet PLC
Bảng giới thiệu sản phẩm
XD5E series Ethernet PLC là một giải pháp tự động hóa công nghiệp tiên tiến, có sẵn trong 24, 30, 48 và 60 mô hình điểm I / O. Được thiết kế để tích hợp liền mạch với các hệ thống hiện có,nó thừa hưởng đầy đủ các khả năng của loạt XD5 trong khi thêm hỗ trợ liên lạc EthernetVới tốc độ xử lý nhanh hơn 12 lần so với loạt XC và nguồn lực nội bộ mở rộng, nó vượt trội trong các nhiệm vụ điều khiển tốc độ cao, làm cho nó lý tưởng cho các quy trình công nghiệp phức tạp, robot,và hệ thống tự động hóa.
Các đặc điểm chính
Thông số kỹ thuật chung
| Điểm | Thông số kỹ thuật |
| Sự cô lập | Trên DC 500V 2MΩ |
| Phòng chống tiếng ồn | Điện áp tiếng ồn 1000Vp-p 1us nhịp tim 1 phút |
| Không khí | Không có khí ăn mòn, dễ cháy |
| Nhiệt độ môi trường | 0°C~60°C |
| Độ ẩm môi trường | 5% ~ 95% (không ngưng tụ) |
| Cổng USB | - |
| Đề xuất | RS232, kết nối máy tính trên, HMI để lập trình và gỡ lỗi |
| Đề xuất | RS485, kết nối với các thiết bị thông minh hoặc biến tần |
| Cổng Ethernet | Cổng RJ45, kết nối với máy tính trên, giám sát, giao tiếp với các thiết bị khác trong mạng |
| Cài đặt | Sử dụng vít M3 hoặc đường ray DIN để cố định |
| Đất (FG) | Loại nối đất thứ ba (không nối đất với hệ thống điện mạnh) |
Thông số kỹ thuật chức năng
| Điểm | Thông số kỹ thuật | ||||||
| Chế độ thực thi chương trình | Chế độ quét vòng lặp | ||||||
| Chế độ lập trình | Biểu đồ chỉ huy và thang | ||||||
| Tốc độ xử lý | 0.05us | ||||||
| Chống tắt điện | FlashROM và pin lithium 3V | ||||||
| Khả năng chương trình người dùng ※1 | 1MB | ||||||
| I/O | Tổng số điểm | 24 điểm | 30 điểm | 48 điểm | 60 điểm | ||
| điểm | Các điểm đầu vào | 14 điểm | 16 điểm X0 ~ X17 | 28 điểm | 36 điểm X0 ~ X43 | ||
| ※2 | X0 ~ X15 | X0~X33 | |||||
| Điểm đầu ra | 10 điểm | 14 điểm Y0 ~ Y15 | 20 điểm | 24 điểm Y0~Y27 | |||
| Y0~Y11 | Y0~Y21 | ||||||
| Các cuộn dây bên trong (X)※3 | 1280 điểm: X0~X77, X10000~X11777, X20000~X20177, X30000~X30077 | ||||||
| Các cuộn dây bên trong (Y) ※4 | 1280 điểm: Y0~Y77, Y10000~Y11777, Y20000~Y20177, Y30000~Y30077 | ||||||
| Vòng xoắn bên trong | 87000 điểm | M0~M69999[HM0~HM11999]※5 | |||||
| (M, HM) | Sử dụng đặc biệt ※6 SM0~SM4999 | ||||||
| Dòng chảy (S) | 9000 điểm | S0~S7999[HS0~HS999] | |||||
| Bộ đếm thời gian (T) | Các điểm | 7000 điểm | T0~T4999[HT0~HT1999] | ||||
| Thông số kỹ thuật | Bộ đếm thời gian 100ms: 0.1 ~ 3276.7s | ||||||
| 10ms bộ đếm thời gian: 0.01 ~ 327.67s | |||||||
| 1ms timer: 0.001 ~ 32.767s | |||||||
| Trình đếm (C) | Các điểm | 7000 điểm | C0~C4999[HC0~HC1999] | ||||
| Thông số kỹ thuật | Đếm 16 bit: K0~32,767 | ||||||
| Số 32 bit: -2147483648~+2147483647 | |||||||
| Đăng ký dữ liệu (D) | 100000 từ | D0~D69999[HD0~HD24999]※5 | |||||
| Sử dụng đặc biệt ※6 SD0~SD4999 | |||||||
| Đăng ký FlashROM | 14192 từ | FD0~FD8191 | |||||
| (FD) | Sử dụng đặc biệt ※6 SFD0~SFD5999 | ||||||
| Khả năng xử lý tốc độ cao | Trình đếm tốc độ cao, đầu ra xung, gián đoạn bên ngoài | ||||||
| Bảo vệ mật khẩu | 6 bit ASCII | ||||||
| Chức năng tự chẩn đoán | Điện trên tự kiểm tra, đồng hồ theo dõi, kiểm tra ngữ pháp | ||||||
