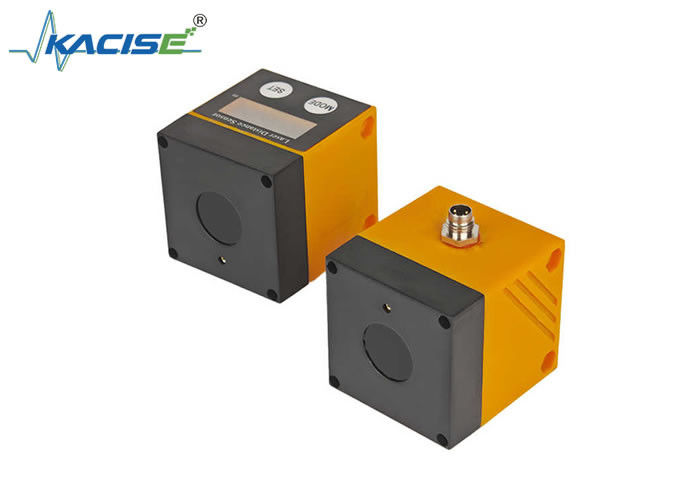

Máy cảm biến tầm xa laser dòng KLSA cho khảo sát và xây dựng kỹ thuật

Các cảm biến tầm xa laser dòng KLSA cho khảo sát và xây dựng kỹ thuật.

Lời giới thiệu

Các bộ cảm biến tầm xa laser dòng KLSA là các công cụ chuyên dụng được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của khảo sát và xây dựng kỹ thuật.Những cảm biến này cung cấp độ chính xác cao, đo khoảng cách không tiếp xúc để hỗ trợ các nhiệm vụ như lập kế hoạch trang web, sắp xếp cấu trúc và theo dõi tiến độ trong môi trường xây dựng.

Các đặc điểm chính

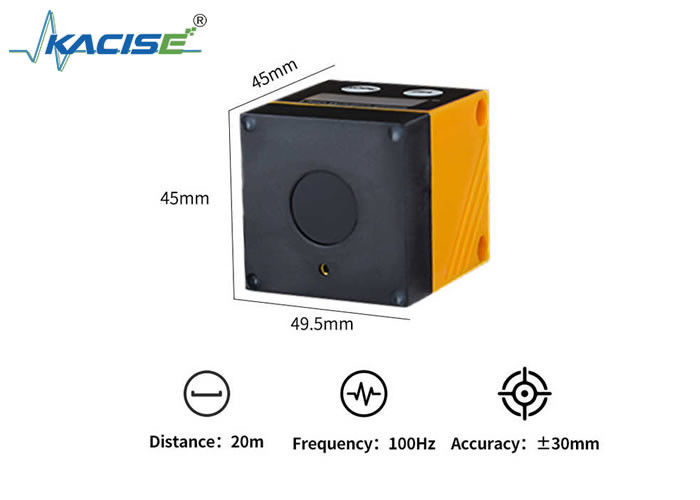

• Đo độ chính xác: đo chính xác khoảng cách từ 0,03 đến 22 mét, với phạm vi độ chính xác cố định và độ phân giải ở mức milimet (ví dụ: 1,234m cho các phép đọc dưới 10m),đảm bảo dữ liệu chi tiết cho các nhiệm vụ khảo sát và bố trí.
• Phát ra tín hiệu kép: Cung cấp giao thức RS485 (MODBUS-RTU) để tích hợp kỹ thuật số với phần mềm khảo sát và tín hiệu tương tự 420mA để truyền dữ liệu thời gian thực đến các hệ thống điều khiển.
• Đột bỏ nền: lọc phản xạ vượt quá 22 mét, giảm thiểu sự can thiệp từ các cấu trúc xung quanh hoặc địa hình để tập trung vào các phép đo mục tiêu.
• Giao diện cấu hình người dùng:

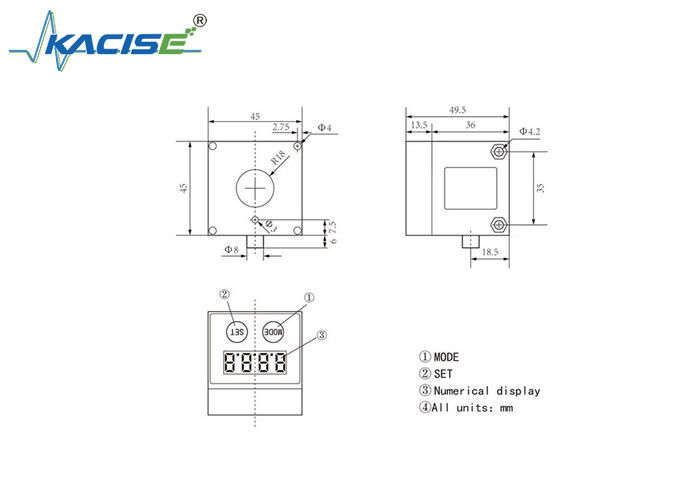

• Hiển thị 4 chữ số trực quan cho thấy các phép đọc khoảng cách trong thời gian thực bằng mét, với chuyển đổi đơn vị tự động (milimet cho <10m, centimet cho ≥10m).
• Nút MODE / SET cho phép điều chỉnh tại chỗ, chẳng hạn như điều khiển bật / tắt laser (thông qua menu LAS) và hiệu chuẩn phạm vi tương tự (setting AEP), mà không làm gián đoạn phép đo.
• Hysteresis & Window Functions (Mô hình KLSA-PN):
• Chức năng hysteresis ổn định tín hiệu đầu ra bằng cách xác định các điểm chuyển đổi với độ khoan dung ± 30mm, lý tưởng để giám sát các thành phần chuyển động trong các công trình xây dựng năng động.
• Chức năng cửa sổ thiết lập ngưỡng gần (nSPx) và xa (FSPx) để phát hiện các đối tượng trong các vùng cụ thể, hỗ trợ kiểm soát chất lượng cho các khoảng trống cấu trúc hoặc vị trí vật liệu.
• Độ tin cậy công nghiệp:
• Hoạt động trên nguồn cung cấp điện DC 935V, phù hợp với tiêu chuẩn an toàn EN 50178 và chịu được điều kiện trang web khắc nghiệt với cấu trúc bền.
• Cần lắp đặt chuyên nghiệp để đảm bảo tuân thủ các quy định an toàn và hiệu suất tối ưu.

Ứng dụng

• Khảo sát và lập bản đồ: đo đường viền đất, kích thước tòa nhà và độ sạch cơ sở hạ tầng để phân tích và thiết kế địa hình.
• Giám sát trang web xây dựng: Theo dõi biến dạng cấu trúc, kiểm tra sự sắp xếp khuôn và xác minh khối lượng dự trữ vật liệu trong thời gian thực.
• Kỹ thuật xây dựng: Hỗ trợ xây dựng cầu và đường hầm bằng cách giám sát khoảng cách thành phần, sự sắp xếp dọc / ngang và khoảng trống chịu tải.
• Tích hợp thiết bị: Tích hợp với các trạm tổng thể robot, máy bay không người lái hoặc hệ thống IoT thông qua MODBUS-RTU để thu thập dữ liệu tự động và tối ưu hóa quy trình làm việc.

Thông số kỹ thuật

Truyền thông: RS485 cô lập với tốc độ baud có thể điều chỉnh (9600 ∼ 115200 bps) và kiểm tra CRC16 để truyền dữ liệu đáng tin cậy.

An toàn: Điều khiển bật/tắt bằng laser làm giảm nhiễu thị giác trong các cuộc khảo sát, trong khi các bộ đăng ký tình trạng lỗi (ví dụ: 0000H cho cảnh báo vượt phạm vi) tăng khả năng chẩn đoán.

Dòng KLSA kết hợp độ chính xác, độ bền và khả năng thích nghi, làm cho nó trở thành một công cụ không thể thiếu cho các chuyên gia trong khảo sát và xây dựng kỹ thuật yêu cầu đáng tin cậy,Giải pháp đo khoảng cách thời gian thực.
