Nguồn gốc:
Trung Quốc
Hàng hiệu:
KACISE
Chứng nhận:
CE
Số mô hình:
KLSA-PN
Băng hình
| Thuộc tính | Giá trị |
|---|---|
| Sản lượng | RS485/Simulation/PNP/NPN/Relay/UART |
| Phạm vi đo | 20m |
| Tần số đo | 50...100...250Hz |
| Khu vực mờ | 0.2m |
| Máy laser làm việc | 905nm, lớp 1 |
| Nhiệt độ hoạt động | -20~50°C |

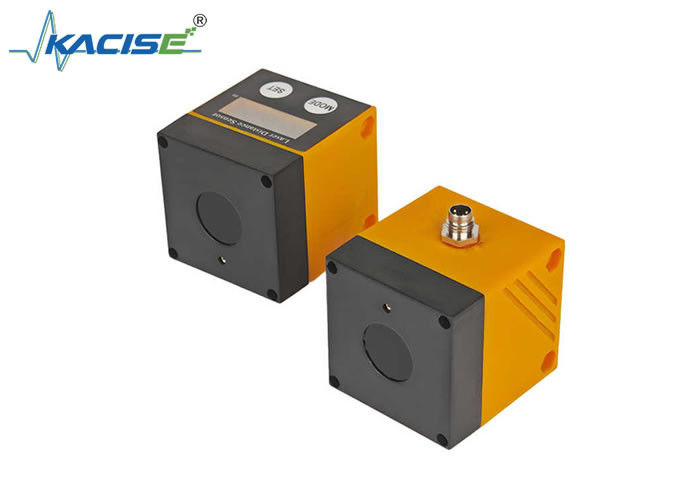

Bộ cảm biến tầm xa laser KLSA-PN là một dụng cụ chính xác sử dụng công nghệ laser để đo khoảng cách không tiếp xúc.vị trí hoặc dịch chuyển của đối tượng mục tiêu bằng cách phát ra laser và phân tích tín hiệu phản xạƯu điểm cốt lõi của nó là độ chính xác cao, khoảng cách dài, phản ứng nhanh và khả năng chống can thiệp.
| Phạm vi đo | Khoảng cách đo tối đa: 22m Dưới ánh sáng mạnh @100KLux môi trường: 12m Dưới mục tiêu màu đen với độ phản xạ 10%: 20m |
| Tần số đo | 100HZ (điều chỉnh tần số) |
| Độ chính xác lặp lại | ±8,0mm @50~2000mm ± 20,0mm @ 2000 ~ 6000mm ±30.0mm @6000~2000mm |
| Độ chính xác tuyệt đối | ± 20.0mm@200~2000mm; 20~200mm gần khu vực mù, sai số lớn ±30.0mm @2000~6000mm < 1% @6000~2000mm |
| Khám phá nhiều mục tiêu | Tăng gấp đôi |
| Trả thù nhiệt độ | Vâng. |
| Điều chỉnh độ phản xạ | Vâng, độ lệch của các mục tiêu màu khác nhau là ít hơn 5mm |
| Khu vực mù | 0.03m |
| Máy laser hoạt động | 905nm, lớp 1 |
| FOV trường nhìn | < 2° |
| Kích thước điểm | Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m |
| Laser chỉ số | 650-660nm, lớp 2, (IEC 60825-1:2014, EN 60825-1:2014) |
| Nhiệt độ hoạt động | -20~50°C |
| Nhiệt độ lưu trữ | -40~85°C |
| Mức độ bảo vệ khoang | IP65 |
| Điện áp hoạt động | DC+9~35V |
| Lưu lượng điện | 107mA@12V cho thấy hoạt động của laser 103mA@12V cho thấy laser tắt |
| Bảo vệ ngược | Vâng. |
| Sự cô lập | Vâng. |
| Thời gian sử dụng laser | Hơn 50000h |
| Giao diện đầu ra | PNP hai chiều. NPN hai chiều. RS485-Modbus. UART. Relay. Thông thường mở/khép. Thông thường mở/khép. 4~20mA |
| Khả năng đầu ra của bộ chuyển đổi tải lượng hiện tại tối đa | 100mA |
| Trọng lượng đầu ra tương tự tối đa | 250Ω |
| Số ống Nixie | 4-bit |
| Chức năng nút | Điều chỉnh giá trị chuyển đổi; chỉ báo chuyển đổi bằng laser; điều chỉnh phạm vi tương tự |
| Trọng lượng | 73g+3g (lỗi điền keo) |
| Lớp vỏ | ABS |

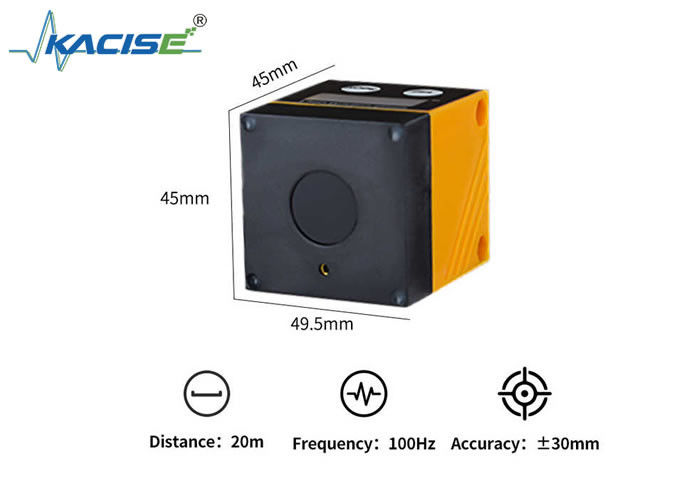

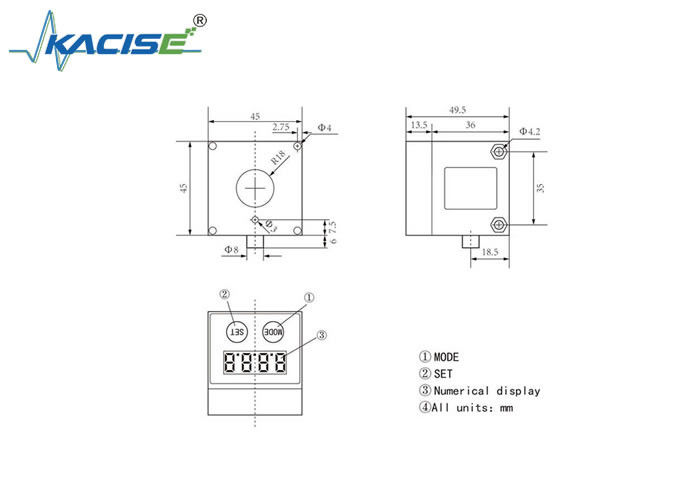

| Kích thước | 45*45*49.5mm |
| Vít | M4*55mm 2 |
| Khớp kẹp | Tùy chọn |
| Kết nối điện | 1*M8, dây cáp dài 1 mét |
[Hno][Hnc].Nếu giá trị đo thay đổi xung quanh phạm vi cảm biến, chức năng hysteresis có thể giữ trạng thái chuyển mạch đầu ra ổn định.
[Fno][Fnc].Thiết lập hai điểm chuyển đổi cho gần và xa. Sử dụng chức năng cửa sổ để theo dõi phạm vi cho phép xác định.
Cảm biến có thể đặt chấm đỏ để chỉ ra laser bật và tắt bằng cách nhấn nút. Nó không ảnh hưởng đến phép đo khoảng cách bình thường.
| Không. | Màu đường | KLSA-P/N | KLSA-DA | KLSA-T |
|---|---|---|---|---|
| 1 | Màu nâu | VCC, DC9-35V | VCC, DC9 ~ 35V | VCC, DC3.3V |
| 2 | Màu đen | GND | GND, mặt đất tương tự | Điện hạ tầng |
| 3 | Màu xanh | OUT1 | RS485 A | RX |
| 4 | Màu trắng | OUT2 | RS485 B | TX |
| 5 | Xám | Không có | Khả năng đầu ra tương tự |
| Phạm vi | Giao diện | Mô hình |
|---|---|---|
| 1m | PNP | KLSA-01P |
| 2m | PNP | KLSA-02P |
| 3m | PNP | KLSA-03P |
| 4m | PNP | KLSA-04P |
| 5m | PNP | KLSA-05P |
| 5m | NPN | KLSA-05N |
| 5m | RS485/4-20mA | KLSA-05DA |
| 5m | Chuyển tiếp | KLSA-05R |
| 10m | PNP | KLSA-10P |
| 10m | NPN | KLSA-10N |
| 10m | RS485/4-20mA | KLSA-10DA |
| 10m | Chuyển tiếp | KLSA-10R |
| 20m | PNP | KLSA-20P |
| 20m | NPN | KLSA-20N |
| 20m | RS485/4-20mA | KLSA-20DA |
| 20m | Chuyển tiếp | KLSA-20R |
| 20m | UART TTL | KLSA-20T |
