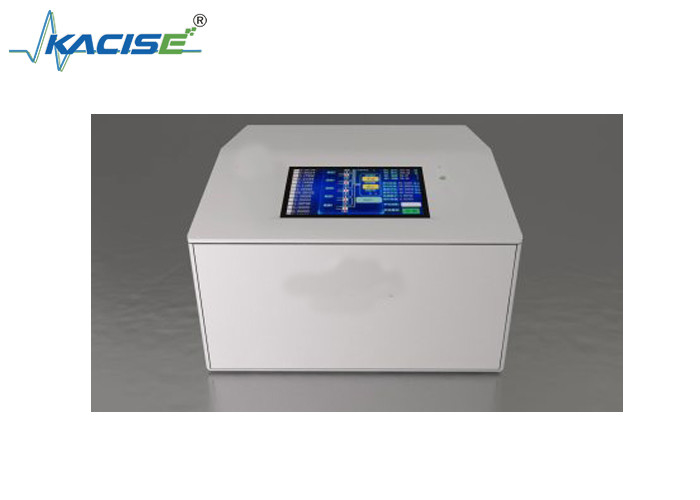

KTG101 Chromatographic Portable Analyzer cho quá trình phân tích khí tự nhiên.

Máy phân tích sắc tố di động KTG101 được áp dụng để phân tích quá trình khí tự nhiên

Lời giới thiệu

Các KTG101 loạt phân tích sắc thái áp dụng tiến trình Etch tiên tiến để làm cho các kiểm soát mạch khí ổn định hơn và có chi phí hoạt động thấp. Nó giải quyết những nhược điểm như khối lượng lớn,thời gian phân tích dài, và tiêu thụ cao. Với màn hình màu thật 7 ", nó cung cấp chỉ báo tại chỗ và hoạt động cảm ứng. Thiết bị có chức năng dự đoán và chẩn đoán hệ thống và dễ sử dụng,thuận tiện để vận hànhHiện nay, nó đã được áp dụng rộng rãi trong lĩnh vực dầu mỏ và khí đốt tự nhiên và đã giành được sự ca ngợi của một số lượng lớn người dùng.

Ứng dụng sản phẩm

• Khí tự nhiên: Phân tích các alkan, hydrocarbon, formaldehyde và phân tích các sản phẩm trong các quy trình CNG và LNG
• Ngành hóa dầu: Phân tích ethylene, polyethylene, khí lọc, LPG và độ tinh khiết
• Ngành hóa chất than: Phân tích toàn bộ thành phần của khí than, khí tổng hợp, khí tinh khiết, v.v. hoặc phân tích liên tục của một loại khí chính nhất định
• Các loại khác: Phân tích khí vĩnh viễn, khí môi trường và phân tích độ tinh khiết của khí như nitơ, hydro và heli trong khí công nghiệp

Tính năng sản phẩm

• Thiết kế hoàn toàn mới, nhỏ gọn hơn, đáng tin cậy hơn và chính xác hơn
• GC cho chất lượng chuyển giao / đo trong giá trị nhiệt và phân tích thành phần
• Chi phí lắp đặt và vận hành tiết kiệm hơn
• Phân tích đầy đủ các thành phần, có khả năng phân tích tất cả các thành phần của khí tự nhiên lên đến C12 + và H2S + H2
• Tốc độ phân tích nhanh, đo lường tất cả các thành phần của khí tự nhiên lên đến C6 + mất ít hơn 60s
• Khối lượng nhỏ, chiếm rất ít không gian, có kích thước bằng vỏ máy tính
• Độ nhạy cao, 1-5ppm
• Hỗ trợ thay thế các thành phần bên trong của mô-đun - cổng tiêm, cột sắc tố, máy dò, v.v.
• Thay thế nhanh các mô-đun kênh, chuyển đổi linh hoạt các cấu hình
• Sử dụng công nghệ EPC tiên tiến nhất, làm cho điều khiển mạch khí ổn định hơn
• Đơn giản, kinh tế và hiệu quả nâng cấp, nâng cấp trực tiếp từ 1 hoặc 2 kênh lên 6 kênh
• Tiết kiệm khí mang và điện, đó là 10% so với một GC thông thường. Một chai khí mang 40L có thể được sử dụng trong hơn 12 tháng

Các chỉ số chính

Có thể lặp lại: 0,01%

Độ chính xác: ≤0,1%FS

Giá trị tính toán: Giá trị nhiệt, mật độ, hệ số nén, v.v. (theo tiêu chuẩn ISO6976 hoặc GPA, Z bởi AGA 8)

Nhiệt độ hoạt động: -20°C đến 50°C ((-4°F đến 122°F)

Nhiệt độ lưu trữ: -30°C đến 60°C ((-22°F đến 140°F)

Kích thước tổng thể: 320×290×190mm (chiều dài * chiều rộng * chiều cao)

Trọng lượng: Khoảng 32kg

Hiệu suất phân tích

Thời gian phân tích: Ít hơn 60s cho C6+

Điều khiển áp suất: Với điều khiển áp suất khí mang điện tử

Thermostatic Oven: Các thành phần quan trọng như cột nhiễm sắc thể, máy dò và vòng lấy mẫu đều được đặt trong lò nhiệt điều hòa, có chức năng bảo vệ nhiệt độ quá nóng.

Đơn vị chính của máy phân tích sắc tố có thể hiển thị thông tin như thành phần khí, yếu tố nén, giá trị nhiệt và mật độ tại chỗ,và có thể chọn nội dung hiển thị và cấu hình chế độ hiển thị thông qua cảm ứngNó có chức năng ghi và lưu trữ mạnh mẽ, với hồ sơ lịch sử ít nhất 12 tháng, bao gồm hồ sơ hiệu chuẩn và hồ sơ kết quả dữ liệu, v.v.

Chức năng truyền thông

Giao diện truyền thông: 2 RS485, 2 RS232 và một RJ45

Giao diện tương tự: 16 kênh 420mA (có thể mở rộng)

Các giao thức truyền thông: Modbus RTU, giao thức TCP/IP

Giao diện kỹ thuật số: Tối đa 8 đầu ra kỹ thuật số, bao gồm báo động nhiễm sắc thể toàn diện, điều khiển hiệu chuẩn tự động, v.v.

Giao diện hoạt động

Màn hình lớn DGUS màu thật 7 "K600 + 65k được sử dụng cho màn hình hiển thị và hoạt động cảm ứng. Nó có thể hiển thị từng thành phần được đo và tính toán và các thông số điều khiển nhiễm sắc thể chính,và khởi động các chức năng như cài đặt tham số tự động / thủ công của chromatograph.

Kỹ thuật tiện ích

Nguồn cung cấp điện: 220VAC 50Hz khí mang: He hoặc H2 hoặc N2 hoặc Ar

Tiêu thụ: Ít hơn 10ml/phút Độ tinh khiết: 99,995% trở lên
