Place of Origin:
CHINA
Hàng hiệu:
KACISE
Chứng nhận:
CE
Số mô hình:
KLSA
Băng hình
Băng hình
Băng hình
1. Hướng dẫn

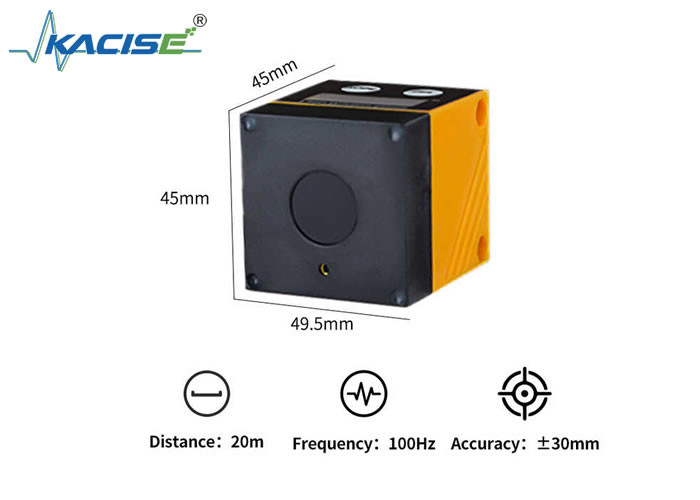

Gặp gỡ KACISE Outdoor High - Performance KLSA Laser Distance Sensor. Laser distance sensor là một dụng cụ chính xác sử dụng công nghệ laser để đạt được đo khoảng cách không tiếp xúc.Nó xác định khoảng cách, vị trí hoặc di chuyển của đối tượng mục tiêu bằng cách phát ra laser và phân tích tín hiệu phản xạ.Khả năng phản ứng nhanh và chống can thiệpNó được sử dụng rộng rãi trong tự động hóa công nghiệp, thiết bị thông minh, khảo sát và viễn thám, điện tử tiêu dùng và các lĩnh vực khác.
2.Các đặc điểm
3.Các thông số kỹ thuật
| Các thông số hiệu suất | |||||
| Phạm vi đo | Khoảng cách đo tối đa: 22m | ||||
| Dưới ánh sáng mạnh @100KLux môi trường: 12m | |||||
| Dưới mục tiêu màu đen với độ phản xạ 10%: 20m | |||||
| Tần số đo | 100HZ (điều chỉnh tần số) | ||||
| Độ chính xác lặp lại | ±8,0mm @50~2000mm | ||||
| ± 20,0mm @ 2000 ~ 6000mm | |||||
| ±30.0mm @6000~2000mm | |||||
| Độ chính xác tuyệt đối | ± 20.0mm@200~2000mm; 20~200mm gần khu vực mù, sai số lớn | ||||
| ±30.0mm @2000~6000mm | |||||
| < 1% @6000~2000mm | |||||
| Khám phá nhiều mục tiêu | Tăng gấp đôi | ||||
| Trả thù nhiệt độ | Vâng. | ||||
| Điều chỉnh độ phản xạ | Vâng, độ lệch của các mục tiêu màu khác nhau là ít hơn 5mm | ||||
| Khu vực mù | 0.03m | ||||
| Nguồn ánh sáng | |||||
| Máy laser hoạt động | 905nm, lớp 1 | ||||
| FOV trường nhìn | < 2° | ||||
| Kích thước điểm |
Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m |
||||
| Laser chỉ số | 650-660nm, lớp 2, (IEC 60825-1:2014, EN 60825-1:2014) | ||||
| Môi trường làm việc | |||||
| Nhiệt độ hoạt động | -20~50°C | ||||
| Nhiệt độ lưu trữ | -40~85°C | ||||
| Mức độ bảo vệ khoang | IP65 | ||||
| Các thông số điện | |||||
| Điện áp hoạt động | DC+9~35V | ||||
| Lưu lượng điện | 107mA@12V cho thấy hoạt động của laser | ||||
| 103mA@12V cho thấy laser tắt | |||||
| Bảo vệ ngược | Vâng. | ||||
| Sự cô lập | Vâng. | ||||
| Thời gian sử dụng laser | Hơn 50000h | ||||
| Giao diện đầu ra | |||||
| Giao diện đầu ra | PNP hai chiều | NPN hai chiều | RS485-Modbus |
UART
|
Chuyển tiếp |
| Thông thường mở/khép | Thông thường mở/khép | 4 ~ 20mA | |||
| Khả năng đầu ra của bộ chuyển đổi tải lượng hiện tại tối đa | 100mA | ||||
| Trọng lượng đầu ra tương tự tối đa | 250Ω | ||||
| Nút hiển thị | |||||
| Số ống Nixie | 4-bit | ||||
| Chức năng nút | Điều chỉnh giá trị chuyển đổi; chỉ báo chuyển đổi bằng laser; điều chỉnh phạm vi tương tự | ||||
| Các thông số cơ học | |||||
| Trọng lượng | 73g+3g (lỗi điền keo) | ||||
| Lớp vỏ | ABS | ||||

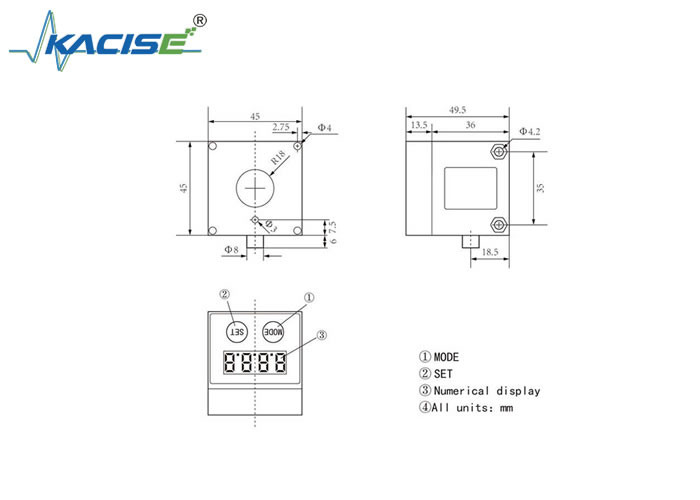

| Kích thước | 45*45*49.5mm | ||||
| Phụ kiện | |||||
| Vít | M4*55mm 2 | ||||
| Khớp kẹp | Tùy chọn | ||||
| Kết nối điện | 1*M8, dây cáp dài 1 mét | ||||
4.Cách đo
5- Lắp đặt.
Điều kiện lắp đặt
Đặt thiết bị để vật thể được đo nằm trong phạm vi đo 0.03...22m.
¢ Cảm biến có phạm vi chính xác cố định là 22 m. Đừng đo đối tượng trong phạm vi > 22 m.
Khách hàng cũng nên tránh các vật thể phản xạ trong đường quang trực tiếp của cảm biến trong phạm vi > 22 m. Nếu không, các giá trị đo có thể không chính xác.
Cài đặt phụ kiện
6Định nghĩa cáp
| Không. | Màu đường | KLSA-P/N | KLSA- DA. | KLSA- T |
| 1 | Màu nâu | VCC, DC9-35V | VCC, DC9 ~ 35V | VCC, DC3.3V |
| 2 | Màu đen | GND | GND, mặt đất tương tự | Điện hạ tầng |
| 3 | Màu xanh | OUT1 | RS485 A | RX |
| 4 | Màu trắng | OUT2 | RS485 B | TX |
| 5 | Xám | Không có | Khả năng đầu ra tương tự |
7- Bảng mô hình đơn đặt hàng
| Phạm vi | Giao diện | Mô hình |
| 1m | PNP | KLSA-01P |
| 2m | PNP | KLSA-02P |
| 3m | PNP | KLSA-03P |
| 4m | PNP | KLSA-04P |
| 5m | PNP | KLSA-05P |
| NPN | KLSA-05N | |
| RS485/4-20mA | KLSA-05DA | |
| Chuyển tiếp | KLSA-05R | |
| 10m | PNP | KLSA-10P |
| NPN | KLSA-10N | |
| RS485/4-20mA | KLSA-10DA | |
| Chuyển tiếp | KLSA-10R | |
| 20m | PNP | KLSA-20P |
| NPN | KLSA-20N | |
| RS485/4-20mA | KLSA-20DA | |
| Chuyển tiếp | KLSA-20R | |
| UART TTL | KLSA-20T |
