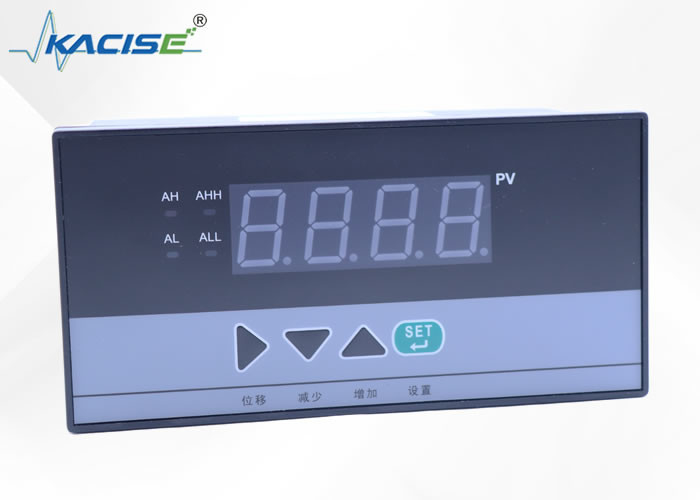

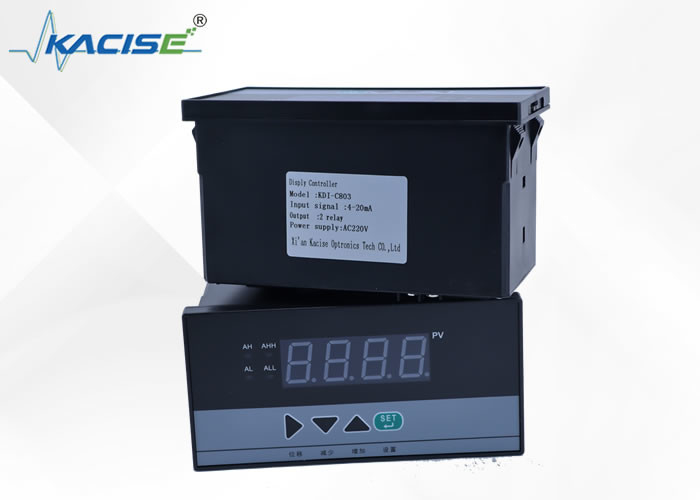

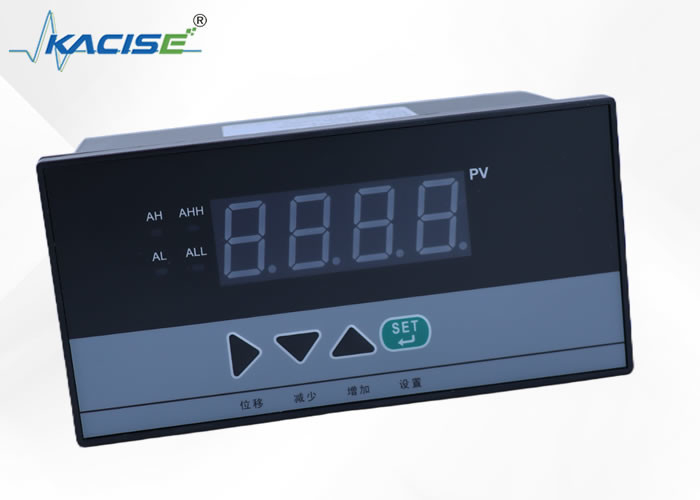

Bộ điều khiển hiển thị kỹ thuật số độ chính xác cao của loạt KDI cho nhiệt độ, áp suất và mức chất lỏng
Lời giới thiệu
Máy điều khiển màn hình kỹ thuật số độ chính xác cao KDI của TKACISE là một thiết bị đáng chú ý. Nó được thiết kế để đo chính xác nhiệt độ, áp suất và mức độ chất lỏng.Sử dụng xử lý kỹ thuật số bằng vi xử lýCho dù trong sản xuất công nghiệp hoặc nghiên cứu khoa học, nó có thể đạt được sự điều chỉnh tuyến tính chính xác cao của các tín hiệu phi tuyến tính khác nhau.bộ điều khiển này đảm bảo giám sát chính xác các thông số quan trọng nàyVới kiểm soát chất lượng nghiêm ngặt của KACISE, nó nổi bật trên thị trường với hiệu suất chính xác cao.
Đặc điểm
· Khái niệm mới về tự động điều chỉnh kỹ thuật số máy tính
· Hiển thị đo lường rõ ràng và rõ ràng
·· Hỗ trợ liên lạc mạng đa máy, giao thức liên lạc có thể được thiết lập tự do
· Giao diện người dùng hoàn toàn mở
· Đặt tham số tắt vĩnh viễn lưu giữ và tham số khóa mật khẩu
· Tiền bồi thường kết nối lạnh hoàn toàn số
· Kích thước cấu trúc bên ngoài đa kích thước
· Chuyển đổi chế độ cung cấp điện AC và DC
Các thông số
Khớp với cảm biến nhiệt độ chỉ mục tiêu chuẩn:
| Tín hiệu đầu vào |
Chỉ mục hóa Không, không. |
Nghị quyết | Cảm biến | Phạm vi |
| B | 1 |
Bạch kim30- Platinum6Rhodium
|
400~1800°C | |
| S | 1 | Bạch kim10- Platinum | 0°1600°C | |
| K | 1 | Nickel crôm-nickel silicon | 0°1300°C | |
| E | 1 |
Nickel crôm-constantan
|
0 ‰ 1000 °C | |
| J | 1 |
Iron-constantan
|
0 ≈ 1200°C | |
| T | 0.1 |
Đồng-constantan
|
-199.9 ∼3200°C | |
| Wre | 1 |
Tungsten3- tungsten25
|
0°2300°C | |
| Pt100 | 1 | Kháng nhiệt platinum R0= 100Ω | -199 ∼650°C | |
| Pt100 | 0.1 | Kháng nhiệt platinum R0= 100Ω | -199.9 ∼320.0°C | |
| Cu50 | 0.1 | Kháng nhiệt đồng R0= 50Ω | -50,0 ≈ 150,0 °C |
Với bộ truyền tín hiệu tiêu chuẩn:
| Tín hiệu đầu vào |
Tín hiệu tiêu chuẩn Phạm vi |
Chống đầu vào | Máy phát phù hợp | Phạm vi đo |
|
tín hiệu mV khác nhau 010mA 4×20mA 0 ′5V 1 ¢5V 30~350Ω |
≥10MΩ ≤ 250Ω ≤ 250Ω ≥ 250KΩ ≥ 250KΩ |
Máy phát điện tương thích với thiết bị đo kiểu DDZ-II tương thích với thiết bị đo kiểu DDZ-III tương thích với thiết bị đo kiểu DDZ-II tương thích với thiết bị đo kiểu DDZ-III tương thích với các điện trở áp suất từ xa |
được thiết lập theo nhu cầu của người dùng.
phạm vi: -19999999 |
MAinTcông nghệpcác thước đo
| Tín hiệu đầu vào | Phân analog |
Kháng: Kháng nhiệt tiêu chuẩn (kháng áp lực từ xa như Pt100, Cu50)
Các cặp galvanic: các cặp nhiệt tiêu chuẩn (B, S, K, E, J, T, WRe, v.v.)
Dòng điện: 0 ~ 10mA, 4 ~ 20mA, 0 ~ 20mA, vv (đối kháng đầu vào ≤ 250Ω) |
| Phạm vi đo | -1999~9999 | |
| Độ chính xác | 00,2% FS ± 1 hoặc 0,5% FS ± 1 | |
| Nghị quyết | 1, 0.1, 0.01 hoặc 0.001 | |
| Trả thù nhiệt độ | 0 ~ 50 | |
| Phương pháp hiển thị |
-19999~9999 hiển thị giá trị đo -19999~9999 hiển thị giá trị thiết lập 0~100% giá trị đo hiển thị cột ánh sáng Hiển thị trạng thái hoạt động LED |
|
| Độ chính xác của cột ánh sáng | Độ chính xác hiển thị cột ánh sáng là 1% | |
| Phương pháp kiểm soát | Vị trí ON / OFF với phản ứng ngược | |
| Tín hiệu đầu ra |
Phân analog đầu ra
|
DC 0-5V (năng lượng tải ≤ 250Ω) DC 1 ~ 5V (năng lượng tải ≤ 250Ω) DC 0 ~ 10mA (năng lượng tải ≤ 750Ω) DC 4 ~ 20mA (năng lượng tải ≤ 500Ω) |
|
Chuyển đổi đầu ra
|
Khả năng điều khiển rơle - Rơle ON/OFF với phản ứng ngược Khả năng tiếp xúc: AC220V / 3A; DC24V / 6A (trọng tải)
Nguồn ra silicon có thể điều khiển-SCR (nhịp đập không vượt qua có thể điều khiển), có thể kích hoạt silicon có thể điều khiển: 400V / 100A
Khả năng phát ra rơle trạng thái rắn - SSR (dấu hiệu điều khiển rơle trạng thái rắn), 6 ~ 24 / 30mA (điện áp không thể điều chỉnh) |
|
|
Truyền thông đầu ra
|
Chế độ giao diện - Giao diện giao tiếp hai chiều hàng loạt tiêu chuẩn: RS-485, RS-232C, RS-422, v.v. | |
| Sản lượng thức ăn | DC24V, công suất tải ≤30mA | |
| Phương pháp kiểm soát |
Tùy chọn điều khiển giới hạn 1 ~ 4, chỉ số LED. Chế độ điều khiển là Relay ON / OFF với phản ứng ngược (người dùng có thể tự do thiết lập nó)
|
|
| độ chính xác điều khiển | ± 1 | |
| Chế độ báo động | Bạn có thể chọn 1 ~ 4 báo động giới hạn, chỉ báo LED. chế độ điều khiển là Relay ON / OFF với phản ứng ngược (người dùng có thể đặt nó tự do) | |
| Độ chính xác báo động | ± 1 | |
| Trả thù nhiệt độ | Tỷ lệ nhiệt độ tự động số 0 ̊5 ̊C | |
| Cài đặt tham số |
• Thiết lập kỹ thuật số • Giá trị thiết lập tham số được giữ vĩnh viễn khi tắt điện • Giá trị cài đặt tham số Khóa mật khẩu |
|
| Phương pháp bảo vệ |
• Cảnh báo ngắt mạch đầu vào (khi thermocouple hoặc kháng cự được nhập), đầu ra rơle, chỉ báo LED • Cảnh báo đầu vào trên/dưới phạm vi • Khởi động lại điện năng tự động • Làm việc bất thường tự động thiết lập lại (con chó canh) |
|
| Truyền thông trực tuyến | Giao thức giao tiếp là một hệ thống hai dây, một hệ thống ba dây hoặc một hệ thống bốn dây (ví dụ: RS485, RS232C, RS422, vv) cũng có thể được yêu cầu đặc biệt bởi người dùng.Tỷ lệ baud của 300 đến 9 6 0 0 bps có thể được thiết lập tự do bởi các thông số nội bộ của thiết bị. Giao diện và đơn vị chính được tách bằng quang điện, và khoảng cách liên lạc có thể đạt đến 1,2 km. Hệ thống áp dụng chế độ liên lạc master-slave.Toàn bộ vòng kiểm soát chỉ cần một hai (baCác máy tính trên có thể gọi số thiết bị được thiết lập bởi người dùng, và gọi hiện trường của mỗi dụng cụ bất cứ lúc nào.và có thể được sử dụng để thiết lập các thông số nội bộ của thiết bịĐược trang bị bộ thu thập dữ liệu và phần mềm điều khiển công nghiệp, nó có thể nhận ra giao tiếp trực tuyến giữa nhiều thiết bị và một hoặc nhiều máy vi tính. | |
| Môi trường sử dụng |
• Nhiệt độ môi trường 0 ̊5 ̊C • Độ ẩm tương đối ≤ 85 RH • Tránh khí ăn mòn mạnh |
|
| Cung cấp điện |
Loại bình thường: • C 220 V + 10 - 15 % (50 Hz ± 2 Hz nguồn điện tuyến tính) Loại đặc biệt: • Một C 90 ~ 260 V - chuyển động điện • D C 24 V ± 2 V - nguồn điện tắt |
|
| Tiêu thụ năng lượng |
• ≤5 W (A C 220 V nguồn điện tuyến tính) • ≤4 W (A C 90 V ~ 265 V nguồn điện chuyển đổi) • ≤4 W (D C 4 V nguồn cung cấp điện) |
|
| Trọng lượng | 420g (năng lượng tuyến AC220V) | |
