Nguồn gốc:
Trung Quốc
Hàng hiệu:
KACISE
Chứng nhận:
CE
Số mô hình:
KTF

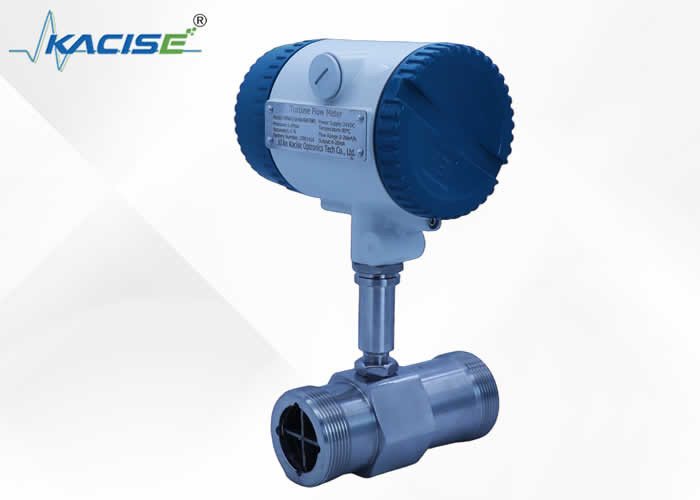

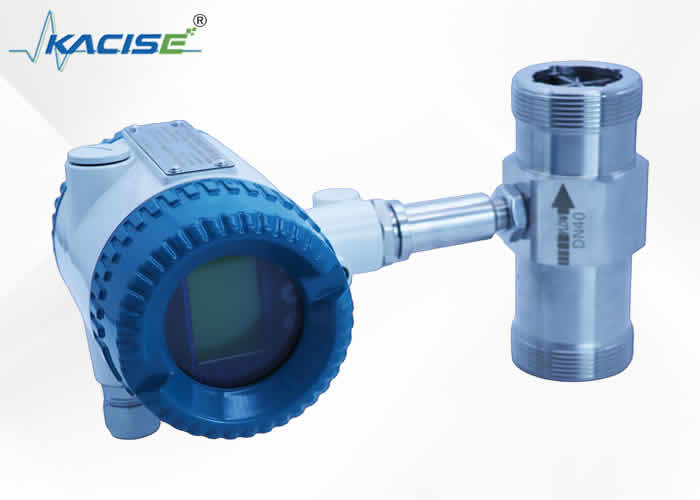

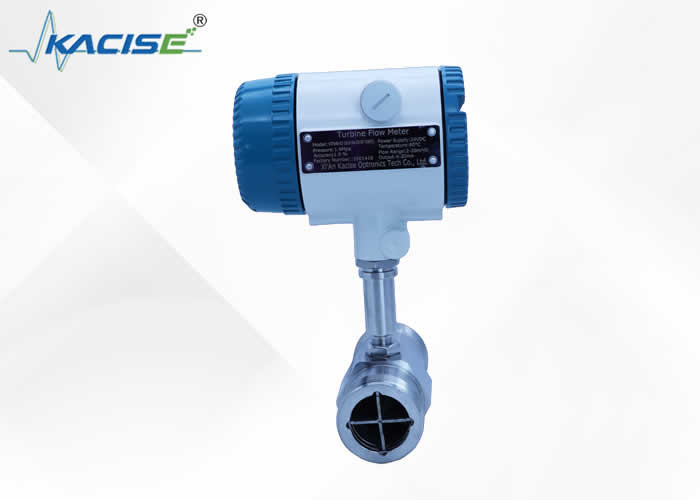

Máy đo lưu lượng tua-bin để đo lưu lượng chất lỏng sạch
Lời giới thiệu
Máy đo dòng chảy của tuabin là một thiết bị tuyệt vời được thiết kế để đo dòng chảy của chất lỏng sạch.đảm bảo độ chính xác và độ tin cậy cao trong phép đo dòng chảyVới thiết kế đơn giản nhưng hiệu quả, nó có thể dễ dàng được cài đặt và bảo trì. Nó chuyển đổi dòng chảy chất lỏng thành tín hiệu điện, cho phép thu thập dữ liệu và giám sát thuận tiện.Máy đo này được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, như hóa chất, dược phẩm và thực phẩm, cung cấp hiệu suất chính xác và ổn định.giúp tối ưu hóa quy trình sản xuất và đảm bảo chất lượng sản phẩm.
Kích thước
Kết nối Thread
Kết nối sườn
|
Kích thước ống DN (mm) |
Cảm biến Cấu trúc (mm) |
Kích thước vòm (mm) | Kích thước sợi | ||||||
| L | H | D | D1 | D2 | D3 | n-do | L1 ((mm) | G | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
Thông số kỹ thuật
|
Kích thước ống (DN) mm |
Phạm vi dòng chảy ((m3/h) | Áp suất danh nghĩa (Mpa) | ||
| 00,2% | 00,5% | 10,0% | ||
| 4 | 0.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-1.2 | 6.3 | ||
| 15 | 1.2 ¢ 4 | 0.6 ¢6 | 0.4?? 6 |
2.5 6.3 16 |
| 20 | 2?? 6 | 0.8 ¢8 | 0.6?? 8 | |
| 25 | 3 ¢10 | 1.2 ∙ 12 | 1.2 ∙ 12 | |
| 32 | 4 ¢12 | 1.5 ¢15 | 1 ¢20 | |
| 40 | 8 ¢ 25 | 3 ¢30 | 3 ¢30 | |
| 50 | 12 ¢40 | 5 ¢50 | 5 ¢50 |
6.3 2.5 |
| 65 | 15 ¢60 | 7 ¢ 70 | 5 ¢70 | |
| 80 | 20 ¢ 100 | 16 ¢ 100 | 12 ¢ 120 | |
| 100 | 50 ¢ 160 | 25 ¢ 160 | 20 ¢ 200 | |
| 125 | 50 ¢ 200 | 30 ¢ 250 | 25 ¢ 280 | |
| 150 | 100 ¢ 300 | 50 ¢ 300 | 40 ¢ 400 | |
| 200 | 200 ¢ 600 | 100 ¢ 600 | 80 ¢ 800 | |
| 250 | 300 ¢ 1000 | 160 ¢ 1000 | 1201200 | 2.5 |
| 300 | 250 ¢1600 | |||
| 400 | 400 ¢2500 | |||
| 500 | 600 ¢ 4000 | |||
| Nhiệt độ xung quanh | -20°C+55°C |
| Nhiệt độ tương đối | 5%-95% |
| Áp suất khí quyển | 86~106Kpa |
| Nhiệt độ trung bình loại thông thường | -20°C+120°C |
| Loại chống nổ nhiệt độ trung bình | -20°70°C |
| Chất chống nổ | dIIBT5 |
| Cung cấp điện |
Hai dây: +24VDC Ba dây: +12VDC ∙ +24VDC |
| Kết nối | Sợi hoặc Flange |
