Hàng hiệu:
Honeywell
Chứng nhận:
CE
Số mô hình:
Mẫu 434
Tài liệu:
Mô hình 434 cảm biến áp suất
060-P690-05

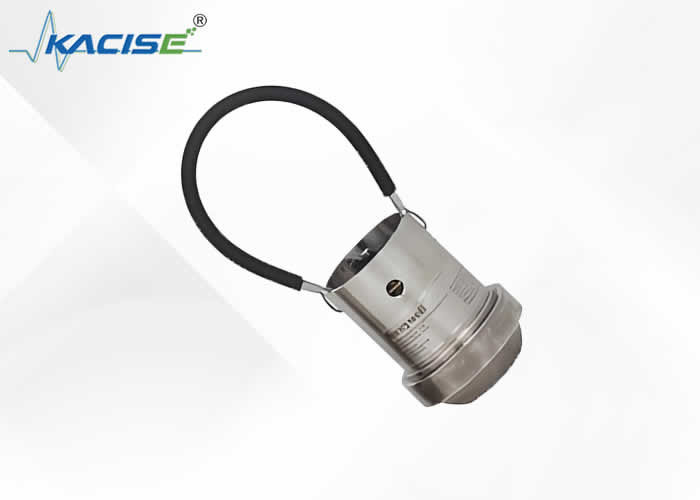

Mô hình 434 Wing Union Pressure Sensor, 20000 psi, độ chính xác ± 0,2% FSS, nhiệt độ bù đắp, khuếch đại nội bộ (với tăng cường 3HJ), Bendix PT 6-pin (PTIH-10-6P) kết thúc điện,Cổng áp suất Weco® 2002/2202, 6-pin với hai dây dây shunt, hiệu chuẩn 5 điểm,và Inconel® X-750 ướt niêm mạc mô hình 434/435/437 Wing Union/Hammer Union cảm biến áp suất được thiết kế cho nhu cầu dầu và khí ứng dụng cũng như kích thích và hệ thống lưu thôngChúng được chế tạo như một tập hợp thép không gỉ, được hàn hoàn toàn với ống kính cảm biến và bộ lắp cánh được gia công như một phần,cung cấp tính toàn vẹn hermetic và giảm thiểu rò rỉ phương tiện truyền thông so với các bộ phận đa mảnh. Phân kính cảm biến áp suất bị cô lập giảm thiểu chuyển đổi bằng không trong thời gian búa lên và loại bỏ chuyển động tín hiệu lâu dài trong lĩnh vực.và 2202 Wing Union phù hợp với phụ kiện được chế biến bằng Inconel® X-750, hoặc tùy chọn Inconel® 718 phù hợp với NACE, cho phép sử dụng với môi trường mài mòn và ăn mòn.Honeywell độc quyền kết nối điện thép không gỉ cung cấp tăng cường áp suất thứ cấp kiềm chế. Các quy trình lắp ráp đặc biệt cung cấp tăng cường sốc và rung động cho hiệu suất đáng tin cậy trong lĩnh vực.
Giá trị cho khách hàng
Sức bền:Các phụ kiện tương thích với Weco® Wing Union được chế tạo bằng Inconel® X-750, hoặc tùy chọn Inconel® 718 phù hợp với NACE, cho phép sử dụng với môi trường mài mòn và ăn mòn.Tùy chọn lồng bảo vệ cung cấp bảo vệ kết nối điện.
Tin cậy:Bộ phận thép không gỉ, đánh giá cú sốc / rung động, và khẩu phần cảm biến áp suất bị cô lập làm tăng độ tin cậy.
Chính xác:Tùy chọn độ chính xác cao cung cấp sự tin cậy về giá trị áp suất đo thực tế, đặc biệt là đối với những thay đổi nhỏ hơn trong áp suất, cho phép điều chỉnh hoạt động khoan theo yêu cầu.
Có sẵn và dịch vụ:Sản xuất và hỗ trợ toàn cầu cho phép Honeywell nhanh chóng cung cấp các sản phẩm tùy chỉnh, giúp khách hàng đáp ứng thời gian dự án.
Product Merkmale
KENNDATEN
Đánh giá
Parameter
| 060-P690-01 | 060-P690-02 | 060-P690-03 | 060-P690-04 | 060-P690-05 | |
| Hình thức yếu tố | Dầu & khí | Dầu & khí | Dầu & khí | Dầu & khí | Dầu & khí |
| Phạm vi áp suất | 5,000 psi | 6,000 psi | 10,000 psi | 15,000 psi | 20,000 psi |
| Đơn vị áp suất | Gage | Gage | Gage | Gage | Gage |
| Độ chính xác | ±0,2 % FSS | ±0,2 % FSS | ±0,2 % FSS | ±0,2 % FSS | ±0,2 % FSS |
| Sản lượng | 4 mA đến 20 mA, hai dây | 4 mA đến 20 mA, hai dây | 4 mA đến 20 mA, hai dây | 4 mA đến 20 mA, hai dây | 4 mA đến 20 mA, hai dây |
| Nghị quyết | Không giới hạn | Không giới hạn | Không giới hạn | Không giới hạn | Không giới hạn |
| Định chuẩn | Định chuẩn 5 điểm: 0%, 50% và 100% toàn bộ thang | Định chuẩn 5 điểm: 0%, 50% và 100% toàn bộ thang | Định chuẩn 5 điểm: 0%, 50% và 100% toàn bộ thang | Định chuẩn 5 điểm: 0%, 50% và 100% toàn bộ thang | Định chuẩn 5 điểm: 0%, 50% và 100% toàn bộ thang |
| Truyền thông | Dịch vụ ăn mòn và mài mòn, Inconel X-750 | Dịch vụ ăn mòn và mài mòn, Inconel® X-750 | Dịch vụ ăn mòn và mài mòn, Inconel X-750 | Dịch vụ ăn mòn và mài mòn, Inconel X-750 | Dịch vụ ăn mòn và mài mòn, Inconel X-750 |
| Nhiệt độ (Hoạt động) | -40 °C đến 125 °C [-40 °F đến 257 °F] | -40 °C đến 125 °C [-40 °F đến 257 °F] | -40 °C đến 125 °C [-40 °F đến 257 °F] | -40 °C đến 125 °C [-40 °F đến 257 °F] | -40 °C đến 125 °C [-40 °F đến 257 °F] |
| Nhiệt độ (được bù) | -40 °C đến 85 °C [-40 °F đến 185 °F] | -40 °C đến 85 °C [-40 °F đến 185 °F] | -40 °C đến 85 °C [-40 °F đến 185 °F] | -40 °C đến 85 °C [-40 °F đến 185 °F] | -40 °C đến 85 °C [-40 °F đến 185 °F] |
| Hiệu ứng nhiệt độ (không) | < ± 0,018 % FSS/°C [0,01 % FSS/°F] | < ± 0,018 % FSS/°C [0,01 % FSS/°F] | < ± 0,018 % FSS/°C [0,01 % FSS/°F] | < ± 0,018 % FSS/°C [0,01 % FSS/°F] | < ± 0,018 % FSS/°C [0,01 % FSS/°F] |
| Hiệu ứng nhiệt độ (Span) | < ± 0,018 % đọc/°C [0,01 % đọc/°F] | < ± 0,018 % đọc/°C [0,01 % đọc/°F] | < ± 0,018 % đọc/°C [0,01 % đọc/°F] | < ± 0,018 % đọc/°C [0,01 % đọc/°F] | < ± 0,018 % đọc/°C [0,01 % đọc/°F] |
| Bấm kín | Bị niêm phong kín IP68/NEMA 6P | Bị niêm phong kín IP68/NEMA 6P | Bị niêm phong kín IP68/NEMA 6P | Bị niêm phong kín IP68/NEMA 6P | Bị niêm phong kín IP68/NEMA 6P |
| Kết thúc điện (std) | Bendix PT 6-pin, PTIH-10-6P | Bendix PT 6-pin, PTIH-10-6P | Bendix PT 6-pin, PTIH-10-6P | Bendix PT 6-pin, PTIH-10-6P | Bendix PT 6-pin, PTIH-10-6P |
| Kháng cách nhiệt | > 100 MOhm @ 20 Vdc | > 100 MOhm @ 20 Vdc | > 100 MOhm @ 20 Vdc | > 100 MOhm @ 20 Vdc | > 100 MOhm @ 20 Vdc |
| Điều chỉnh không và khoảng thời gian | Sân điều chỉnh | Sân điều chỉnh | Sân điều chỉnh | Sân điều chỉnh | Sân điều chỉnh |
| Phản ứng tần số | 2500 Hz | 2500 Hz | 2500 Hz | 2500 Hz | 2500 Hz |
| Bộ khuếch đại nội bộ | 4 mA đến 20 mA, hai dây, an toàn nội tại | 4 mA đến 20 mA, hai dây, an toàn nội tại | 4 mA đến 20 mA, hai dây, an toàn nội tại | 4 mA đến 20 mA, hai dây, an toàn nội tại | 4 mA đến 20 mA, hai dây, an toàn nội tại |
| Cải thiện bộ khuếch đại | 4 mA đến 16 mA cho 0 psi đến 15000 psi hoặc 0 bar đến 1012 bar với phạm vi vượt quá 20 mA ở 20000 psi, hiệu chuẩn shunt hai dây | 4 mA đến 16 mA cho 0 psi đến 15000 psi hoặc 0 bar đến 1012 bar với phạm vi vượt quá 20 mA ở 20000 psi, hiệu chuẩn shunt hai dây | 4 mA đến 16 mA cho 0 psi đến 15000 psi hoặc 0 bar đến 1012 bar với phạm vi vượt quá 20 mA ở 20000 psi, hiệu chuẩn shunt hai dây | 4 mA đến 16 mA cho 0 psi đến 15000 psi hoặc 0 bar đến 1012 bar với phạm vi vượt quá 20 mA ở 20000 psi, hiệu chuẩn shunt hai dây | 4 mA đến 16 mA cho 0 psi đến 15000 psi hoặc 0 bar đến 1012 bar với phạm vi vượt quá 20 mA ở 20000 psi, hiệu chuẩn shunt hai dây |
| Bảo vệ mạch | Bảo vệ cực ngược của đường dẫn cung cấp | Bảo vệ cực ngược của đường dẫn cung cấp | Bảo vệ cực ngược của đường dẫn cung cấp | Bảo vệ cực ngược của đường dẫn cung cấp | Bảo vệ cực ngược của đường dẫn cung cấp |
| Bảo vệ RFI/EMI | Khả năng chống tiếng ồn lên đến 2,7 GHz | Khả năng chống tiếng ồn lên đến 2,7 GHz | Khả năng chống tiếng ồn lên đến 2,7 GHz | Khả năng chống tiếng ồn lên đến 2,7 GHz | Khả năng chống tiếng ồn lên đến 2,7 GHz |
| Nạp quá tải (an toàn) | 150% FS danh tính hoặc giới hạn của thiết bị Weco® 2002/2202 | 150% FS danh tính hoặc giới hạn của thiết bị Weco® 2002/2202 | 150% FS danh tính hoặc giới hạn của thiết bị Weco® 2002/2202 | 150% FS danh tính hoặc giới hạn của thiết bị Weco® 2002/2202 | 150% FS danh tính hoặc giới hạn của thiết bị Weco® 2002/2202 |
| Nạp quá tải (bùng nổ) | 250% áp suất hoặc giới hạn tiêu chuẩn của thiết bị Weco® 2002/2202 | 250% áp suất hoặc giới hạn tiêu chuẩn của thiết bị Weco® 2002/2202 | 250% áp suất hoặc giới hạn tiêu chuẩn của thiết bị Weco® 2002/2202 | 250% áp suất hoặc giới hạn tiêu chuẩn của thiết bị Weco® 2002/2202 | 250% áp suất hoặc giới hạn tiêu chuẩn của thiết bị Weco® 2002/2202 |
| Vật liệu của các bộ phận ướt | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 |
| Tài liệu vụ án | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 |
| Tùy chọn an toàn nội tại | Ừ | Ừ | Ừ | Ừ | Ừ |
| Trọng lượng | 2.2 kg [4,85 lb] | 2.2 kg [4,85 lb] | 2.2 kg [4,85 lb] | 2.2 kg [4,85 lb] | 2.2 kg [4,85 lb] |
| Cổng áp suất | Weco® 2002, 2202 liên kết cánh, khẩu độ tiêu chuẩn, Ø19,05 mm [0,75 in] | Weco® 2002, 2202 liên kết cánh, khẩu độ tiêu chuẩn, Ø19,05 mm [0,75 in] | Weco® 2002, 2202 liên kết cánh, khẩu độ tiêu chuẩn, Ø19,05 mm [0,75 in] | Weco® 2002, 2202 liên kết cánh, khẩu độ tiêu chuẩn, Ø19,05 mm [0,75 in] | Weco® 2002, 2202 liên kết cánh, khẩu độ tiêu chuẩn, Ø19,05 mm [0,75 in] |
| Kích thước sản phẩm | Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in] | Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in] | Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in] | Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in] | Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in] |
| Chứng nhận và tiêu chuẩn của cơ quan | Chứng nhận CE, cFMus, EX và IEC Ex | Chứng nhận CE, cFMus, EX và IEC Ex | Chứng nhận CE, cFMus, EX và IEC Ex | Chứng nhận CE, cFMus, EX và IEC Ex | Chứng nhận CE, cFMus, EX và IEC Ex |
| Mã UNSPSC | 41112110 | 41112110 | 41112110 | 41112110 | 41112110 |
| UNSPSC hàng hóa | 41112110 Máy chuyển áp | 41112110 Máy chuyển áp | 41112110 Máy chuyển áp | 41112110 Máy chuyển áp | 41112110 Máy chuyển áp |
| Có sẵn | Toàn cầu | Toàn cầu | Toàn cầu | Toàn cầu | Toàn cầu |
| Tên loạt | 434 | 434 | 434 | 434 | 434 |
