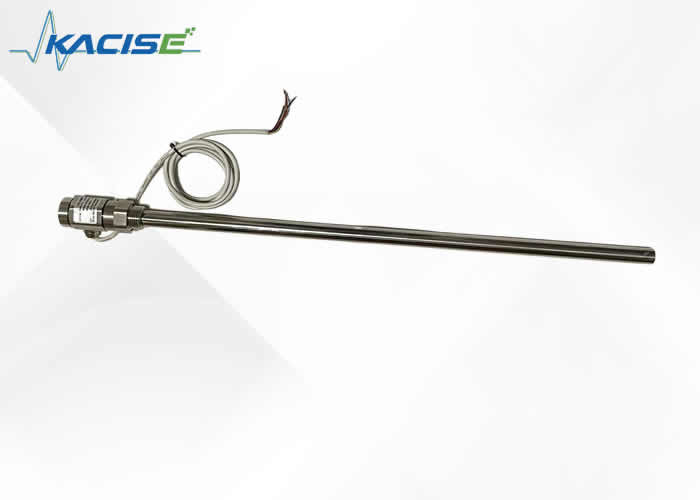

Nhiệt độ cao và áp suất cao chống ăn mòn Capacitive Level Sensor For Boiler Level Monitoring

Các nhiệt độ cao và áp suất cao chống ăn mòn Capacitive Level Sensor được thiết kế đặc biệt cho các ứng dụng giám sát nồng độ nồi hơi.bộ cảm biến này cung cấp đo lường mức độ đáng tin cậy và chính xác ở nhiệt độ caoThiết kế chống ăn mòn của nó đảm bảo hiệu suất lâu dài trong khi duy trì an toàn và hiệu quả hoạt động thông qua dữ liệu cấp độ thời gian thực chính xác.

• Giao thức Modbus để tích hợp hệ thống dễ dàng
• Thiết kế đơn giản, không cần bảo trì, không có các thành phần di chuyển hoặc đàn hồi
• Nhiều tùy chọn đầu ra tín hiệu cho cấu hình hệ thống linh hoạt
• Đo chính xác không bị ảnh hưởng bởi nhiệt độ, trọng lượng đặc trưng của chất lỏng hoặc hình dạng/ áp suất của thùng
• Lý tưởng để đo lường chất lỏng ăn mòn mạnh bao gồm axit và kiềm
• Bảo vệ cực độ nguồn cung cấp điện, điện áp và điện dư thừa toàn diện
• Khả năng truyền từ xa không dây tùy chọn
• Tương thích với bất kỳ môi trường lỏng nào

• Phạm vi phát hiện: 0.1~3m
• Phạm vi đo công suất: 10PF ∼ 500PF
• Độ chính xác: 0.1 lớp, 0.2 lớp, 0.5 lớp, 1 lớp
• Phạm vi áp suất: -0,1MPa32MPa
• Kháng nhiệt độ của tàu thăm dò: -50~250°C
• Nhiệt độ môi trường: -40 ∼ 85°C
• Nhiệt độ lưu trữ: -55°C+125°C
• Tín hiệu đầu ra: 4×20mA, 485 liên lạc
• Khoảng cách liên lạc không dây: < 200 mét (nhiệm năng lượng pin tùy chọn 3,3-36V)
• Điện áp cung cấp điện: 536V DC
• Vật liệu: thép không gỉ 316, 1Gr18Ni19Ti hoặc PTFE
• Tính ổn định lâu dài: ≤0,1% FS/năm
• Động nhiệt độ: ≤ 0,01%FS/°C (khu vực 70°C)
• Thể loại chống nổ: ExibIICT6
• Mức độ bảo vệ: IP67

Bộ cảm biến nồng độ chất lỏng dung lượng bao gồm hai thành phần chính: đầu dò cảm biến và máy phát. Cấu trúc thay đổi dựa trên các yêu cầu ứng dụng.

A:Máy dò cảm biến mở rộng vào thùng chứa hoặc ống đo

B & C:Phân kết nối pha khí và pha lỏng cho giao diện thiết bị

D:Lanh đo tạo ra điện dung với điện cực cảm biến

E:Vòng thoát nước để làm sạch định kỳ để duy trì độ chính xác đo lường

F:Máy phát chuyển đổi thay đổi dung lượng thành tín hiệu tiêu chuẩn 4-20mADC

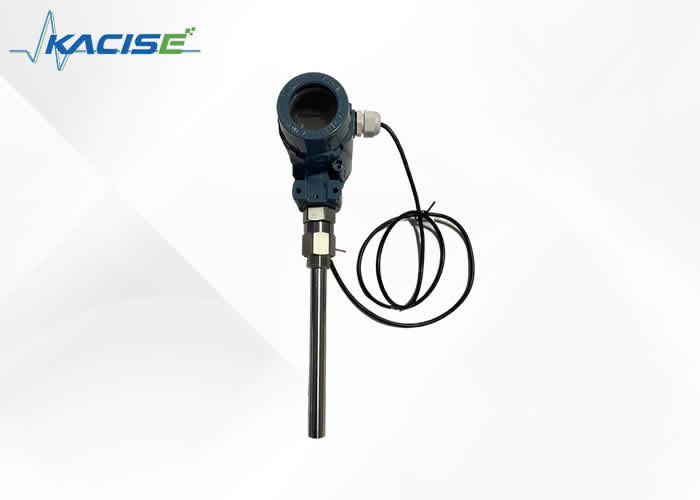

Mô hình hiển thị KSLV606 hỗ trợ hai phương pháp dây điện:

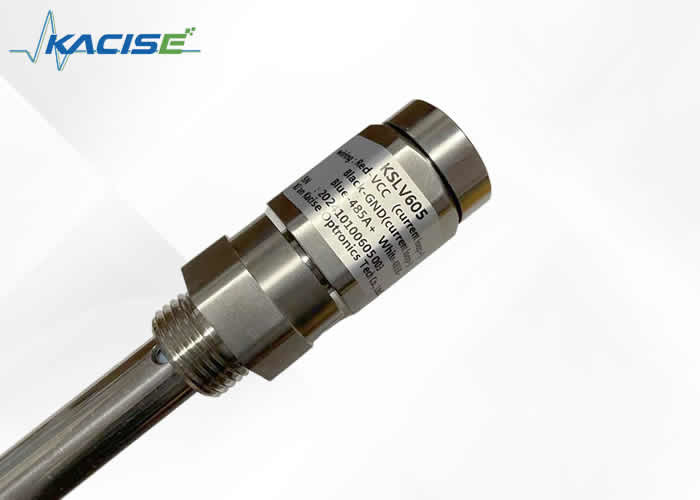

Kết nối RS485:

4-20mA Kết nối:

Phương pháp kết nối dây truyền thông phổ biến:

Cài đặt tiêu chuẩn:

Kết nối các vòm pha gas-liquid với các vòm thiết bị bằng vòm vỏ và bu lông.

Thiết bị cụ thể cho nồi hơi:

Cấu trúc phân tán nhiệt đặc biệt bảo vệ máy phát từ nhiệt độ cao.

1. Chuẩn bị ống trong suốt với thang đo, đồng hồ điện áp chính xác, nút cao su và môi trường thử nghiệm
2. Kết nối ống dẫn đến cổng pha lỏng, chặn thoát nước, giữ pha khí mở và kết nối ampere
3. Thêm môi trường ở mức 0%, 25%, 50%, 75% và 100%, so sánh các phép đọc ammeter với đầu ra dự kiến 4mA, 8mA, 12mA, 16mA và 20mA

Màn hình hiển thị không:Kiểm tra nguồn điện 24V, máy phát cho quần ngắn hoặc vấn đề chất lượng

Dòng điện dưới 4mA:Kiểm tra vị trí mực chất lỏng, điều chỉnh máy phát hoặc các khiếm khuyết tiềm ẩn

Dòng điện vượt quá 25mA:Kiểm tra mạch ngắn của máy phát hoặc điều chỉnh dòng điện quá mức

Sự biến động hiển thị:Kiểm tra sự ổn định mức độ chất lỏng thực tế, chất lượng kết nối hoặc các vấn đề về máy phát

Không có thay đổi hiển thị:Chức năng của máy phát thử và kiểm tra tắc nghẽn đường ống hoặc ngắt kết nối

Phản ứng chậm:Làm sạch cảm biến khỏi các tạp chất hoặc kiểm tra tắc nghẽn một phần pha khí

1. Kiểm tra tài liệu sản phẩm trước khi lắp đặt
2. Đảm bảo tương thích giao diện với thiết bị
3. Thực hiện theo hướng dẫn dây điện chính xác
4. xử lý cẩn thận - tránh tháo rời hoặc va chạm
5. Ngừng sử dụng và điều tra bất kỳ sự bất thường nào
6. Lưu trữ trong bao bì ban đầu trong điều kiện mát mẻ, khô
7. Bảo vệ cảm biến khỏi bị hư hại trong khi xử lý
8. Thực hiện các biện pháp bảo vệ sét
9. Vỏ máy phát trên mặt đất (kháng < 4Ω)
10. Sử dụng các rào cản an toàn được chứng nhận cho 485 giao tiếp
11. Tuân thủ các yêu cầu cài đặt rào cản an toàn
12. Sử dụng bộ biến áp điện phù hợp trong các khu vực nguy hiểm
