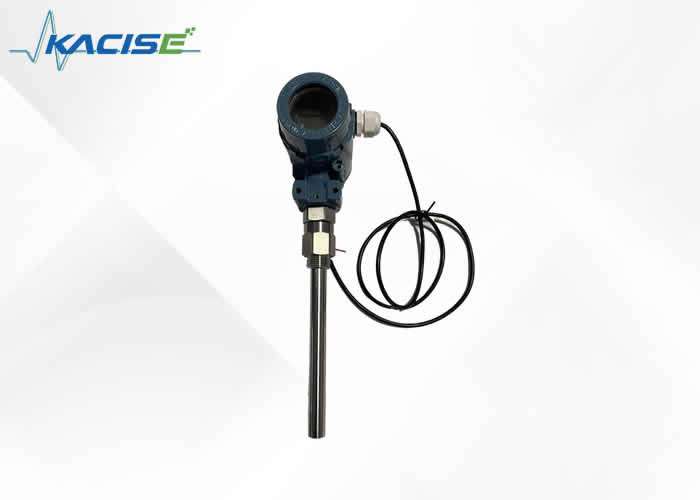

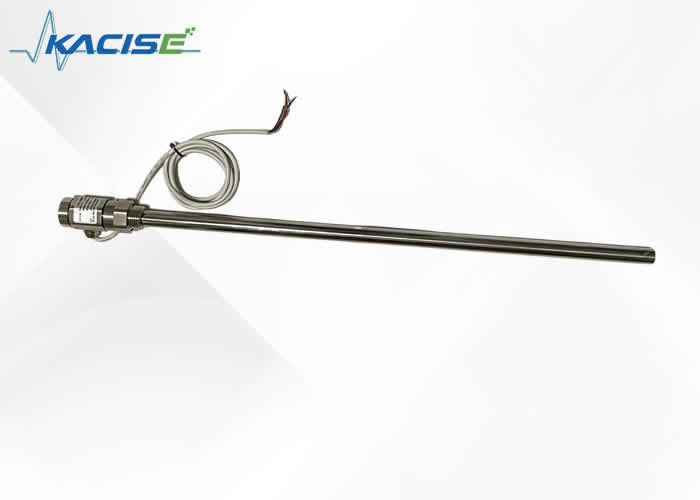

Máy truyền nồng độ dung lượng chống ăn mòn với đầu ra NPN / PNP được sử dụng để giám sát nồng độ trong lò phản ứng thí nghiệm

Máy phát mức điện dung chống ăn mòn, được trang bị đầu ra NPN/PNP, được thiết kế đặc biệt để theo dõi mức trong lò phản ứng trong phòng thí nghiệm. Nó có thể chịu được các chất ăn mòn thường có trong các môi trường như vậy. Với khả năng cảm biến chính xác, nó đo chính xác mức chất lỏng, cung cấp dữ liệu đáng tin cậy. Đầu ra NPN/PNP cho phép tích hợp liền mạch với hệ thống điều khiển trong phòng thí nghiệm, đảm bảo điều kiện phản ứng tối ưu và nâng cao sự an toàn và hiệu quả tổng thể của các thí nghiệm.

• Giao thức Modbus dễ tích hợp.
• Cấu trúc đơn giản không có bất kỳ bộ phận chuyển động hoặc đàn hồi nào, do đó nó có độ tin cậy cao và bảo trì tối thiểu. Trong hoàn cảnh bình thường, không cần phải thực hiện bảo trì lớn, vừa và nhỏ thường xuyên.
• Nhiều đầu ra tín hiệu khác nhau thuận tiện cho các cấu hình hệ thống khác nhau.
• Thích hợp để đo mức của các thùng chứa nhiệt độ cao và áp suất cao, và giá trị đo không bị ảnh hưởng bởi nhiệt độ, trọng lượng riêng của chất lỏng cần đo và hình dạng và áp suất của thùng chứa.
• Nó đặc biệt thích hợp để đo các chất lỏng ăn mòn mạnh như axit và kiềm.
• Bảo vệ phân cực quá dòng, quá áp và nguồn điện hoàn hảo.
• Cảm biến mức không dây có chức năng truyền từ xa không dây.
• Có thể đo bất kỳ môi trường nào.

• Phạm vi phát hiện: 0.1～3m
• Phạm vi đo điện dung: 10PF～500PF
• Độ chính xác: loại 0.1, loại 0.2, loại 0.5, loại 1
• Phạm vi áp suất: -0.1MPa～32MPa
• Khả năng chịu nhiệt độ đầu dò: -50～250℃
• Nhiệt độ môi trường: -40～85℃
• Nhiệt độ bảo quản: -55℃～+125℃
• Tín hiệu đầu ra: 4～20mA, giao tiếp 485, v.v.
• Khoảng cách truyền thông của cảm biến mức đầu ra không dây nhỏ hơn 200 mét và điện áp cung cấp là 3.3-36V (nguồn pin tùy chọn)
• Điện áp cung cấp: 5～36V DC
• Vật liệu cảm biến mức: thép không gỉ 316, 1Gr18Ni19Ti hoặc PTFE
• Độ ổn định lâu dài: ≤0.1%FS/năm,
• Trôi nhiệt độ: ≤0.01%FS/ ℃ (trong phạm vi 0～70 ℃)
• Cấp chống cháy nổ: ExibIICT6
• Mức bảo vệ: IP67

Cảm biến mức chất lỏng điện dung có các cấu trúc khác nhau do các dịp và thông số ứng dụng khác nhau, nhưng nói chung, cấu trúc chính của nó có thể được chia thành hai phần, cụ thể là phần cảm biến và phần phát. như hình ảnh cho thấy:

A trong hình cho thấy cảm biến, thăm dò trực tiếp vào thiết bị chứa hoặc đo trong môi trường đo của ống đo.

B và C trong hình là mặt bích kết nối pha khí và pha lỏng của dụng cụ đo và kiểm soát mức chất lỏng, được sử dụng để kết nối các mặt bích thiết bị và chất lỏng và áp suất trong thiết bị được đưa đến xi lanh đo.

D trong hình cho thấy xi lanh đo của dụng cụ đo và kiểm soát mức chất lỏng, có thể tạo thành điện dung với điện cực cảm biến.

E trong hình là mặt bích nước thải, có thể thường xuyên xả chất bẩn trong dụng cụ đo và kiểm soát mức chất lỏng ra bên ngoài, giữ cho bên trong ống đo của dụng cụ đo và kiểm soát mức chất lỏng sạch sẽ và ngăn cảm biến bám vào chất bẩn.

F trong hình là máy phát, là một thiết bị chuyển đổi từ điện dung sang tín hiệu dòng điện tiêu chuẩn và là phần trung tâm của toàn bộ dụng cụ đo và kiểm soát mức chất lỏng. Chức năng chính của nó là nhận mức tăng thay đổi điện dung do sự thay đổi mức chất lỏng do cảm biến gửi, và sau đó Sau khi chuyển đổi, nó xuất ra tín hiệu dòng điện tiêu chuẩn 4-20mADC. Máy phát này sử dụng các thiết bị tích hợp quân sự, với mức tiêu thụ điện năng thấp, khả năng chịu nhiệt độ cao, độ tin cậy cao và đáp ứng các yêu cầu về an toàn nội tại.

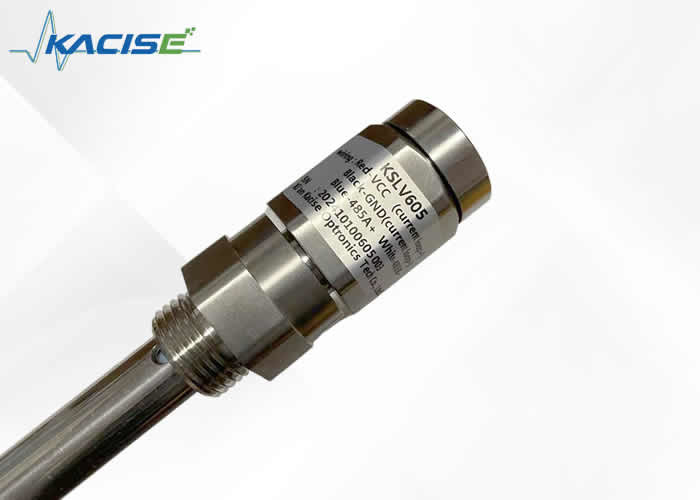

KSLV606 (mẫu hiển thị) có hai cách đấu dây: một là RS485, một là 4-20mA.

Đầu ra 4-20mA cách ly

Đầu ra 2 dây 4-20mA không cách ly

Sau khi lắp đặt, khi sử dụng lần đầu tiên, hãy đảm bảo mở van pha khí trước, sau đó mở van pha lỏng để đảm bảo mức chất lỏng sẽ không dao động mạnh, gây ra lỗi đo.

Ngoài ra, cần đảm bảo rằng các khớp cáp kết nối tiếp xúc tốt và chống ăn mòn. Trong quá trình sử dụng lâu dài, hãy chú ý đến việc xả nước thải thường xuyên, để tránh sự tích tụ của bụi bẩn và ảnh hưởng đến hiệu suất của thiết bị. Lấy ví dụ về chất lỏng đồng thông thường, chất lỏng C-carbon, tháp nước nóng Baohe, hồ chứa nước thải và các môi trường bẩn khác, nên đảm bảo xả 1 đến 2 lần một tuần, trong khi môi trường sạch hơn nên xả 1 đến 2 lần một tháng.

Vỏ máy phát phải được bọc chặt để ngăn nước, môi trường ăn mòn hoặc khí xâm nhập và bị cấm va chạm với lực bên ngoài và tháo rời nó bởi những người không chuyên nghiệp.

Có ba phương pháp đấu dây phổ biến cho máy phát: như trong (a) (b) (c)

(a)

(b)

(c)ampe kế

Như trong hình trên, có ba phương pháp đấu dây cho máy phát của dụng cụ đo và kiểm soát mức chất lỏng. Hình (a) cho thấy sơ đồ đấu dây của máy phát trực tiếp và đồng hồ hiển thị kỹ thuật số. Hình (b) cho thấy sơ đồ đấu dây của máy phát và hệ thống điều khiển DCS. Hệ thống điều khiển cung cấp 24V và được kết nối với máy phát. Hình (c) cho thấy sơ đồ kết nối của máy phát được cấp nguồn bởi rào cản an toàn. Người dùng có thể tham khảo ba phương pháp đấu dây trên trong quá trình cài đặt.

Vì các sản phẩm chỉ khác nhau về thiết kế và vật liệu bên ngoài, nhưng cả hai đều thuộc về dụng cụ đo và kiểm soát mức chất lỏng bên ngoài, nên các phương pháp lắp đặt của cả hai về cơ bản là giống nhau, sẽ được giải thích cùng nhau ở đây. Nói chung, việc lắp đặt cực kỳ đơn giản và nhanh chóng, chỉ cần kết nối mặt bích kết nối pha khí-lỏng trên dụng cụ đo và kiểm soát mức chất lỏng với mặt bích pha khí-lỏng trên thiết bị, thêm một miếng đệm ở giữa và cố định bằng bu lông. (Lưu ý: Mặt bích kết nối của dụng cụ giám sát và kiểm soát mức chất lỏng đã được hàn theo kích thước do hai bên thỏa thuận và không cần phải cấu hình lại. Người dùng nên tự cấu hình van và đường ống) như trong hình 7.1.

Đồng hồ đo mức điện dung là một sản phẩm được sử dụng đặc biệt cho túi khí nồi hơi lớn, vừa và nhỏ và các loại đo mức nhiệt độ cao khác.

Nó sử dụng các vật liệu đặc biệt và công nghệ tần số vô tuyến, để toàn bộ máy có thể hoạt động ổn định trong thời gian dài trong môi trường nhiệt độ cao. Vì nó được sử dụng đặc biệt trong môi trường nhiệt độ cao, cấu trúc và phương pháp lắp đặt của dụng cụ đo và kiểm soát mức chất lỏng khác với các sản phẩm khác.

Trước hết, nó khác với các sản phẩm khác ở chỗ máy phát của nó nằm dưới cảm biến, có một phần bịt kín và tản nhiệt từ xi lanh đo đến máy phát, và sau đó hướng xuống là một cánh tay cong 90 độ để dẫn máy phát đến phía cảm biến, đảm bảo rằng máy phát được bảo vệ khỏi nhiệt độ cao gần cổng khí. Mặt khác, khi môi trường nhiệt độ cao truyền nhiệt xuống máy phát, trước tiên nó đi qua một phần tản nhiệt đặc biệt, điều này sẽ làm giảm đáng kể nhiệt của nó. Việc dẫn máy phát đến phía dưới của cảm biến chủ yếu là để ngăn chặn rò rỉ của phần bịt kín của cảm biến và ngăn môi trường lan xuống phần máy phát dọc theo thành ngoài của xi lanh đo, gây ra đoản mạch hoặc ăn mòn.

Tóm lại, cấu trúc của đồng hồ đo mức này có những ưu điểm rõ ràng, đó là lý do tại sao nó có thể hoạt động ổn định trong thời gian dài trong môi trường nhiệt độ cao. Để lắp đặt, cần lưu ý rằng máy phát ở bên dưới và khoảng cách từ ống nước thải tương đối gần, vì vậy nó không thể được lắp đặt ngược lại. Việc lắp đặt được thể hiện trong hình 7.2:

Mặc dù việc điều chỉnh tương tự đã được thực hiện trước khi sản phẩm rời khỏi nhà máy, để cho phép người dùng trải nghiệm thêm hiệu suất của sản phẩm của chúng tôi trước khi sử dụng, nên người dùng thực hiện xác minh đơn giản. Bạn có thể tháo toàn bộ bộ dụng cụ để hiệu chuẩn. (Nhưng không tháo rời các bộ phận của sản phẩm của chúng tôi)

Việc hiệu chuẩn dụng cụ đo và kiểm soát mức chất lỏng bên ngoài được thể hiện trong hình 8.1:

Các bước xác minh như sau:

1. Chuẩn bị một ống nước trong suốt, đánh dấu nó bằng một thước đo hoặc cố định nó bằng một thước kẻ, để có thể quan sát và hiệu chuẩn mức chất lỏng thực tế trong quá trình hiệu chuẩn. Ngoài ra, hãy chuẩn bị một ampe kế (DC) với độ chính xác hơn ba chữ số, một vài nút chặn cao su và đủ môi trường thử nghiệm (có thể thay thế bằng nước).
2. Kết nối một đầu của ống nước trong suốt với cổng pha lỏng của dụng cụ đo và kiểm soát mức chất lỏng, chặn cửa xả nước thải và giữ cho cổng pha khí không bị cản trở. Và kết nối ampe kế nối tiếp như trong Hình 6.2), và sau đó bật nguồn sau khi xác nhận rằng hệ thống dây điện là chính xác.
3. Thêm môi trường từ đầu trên của ống trong suốt, môi trường chảy qua ống pha lỏng vào dụng cụ đo và kiểm soát mức chất lỏng và mức chất lỏng được thêm vào một số điểm có chiều cao khác nhau, bởi vì tại thời điểm này mức chất lỏng trong ống trong suốt được đo bằng dụng cụ đo và kiểm soát mức chất lỏng. Mức chất lỏng trong xi lanh đo hoàn toàn phù hợp. Tại thời điểm này, đọc giá trị của ampe kế, và sau đó so sánh tỷ lệ chiều cao tương ứng với tín hiệu 4-20mA tiêu chuẩn đầu ra với giá trị dòng điện thu được để kiểm tra độ chính xác của đồng hồ đo mức (Lưu ý: Để dễ dàng tính toán. Nói chung, một số điểm được lấy ở mức 0%, 25%, 50%, 75% và 100% tương ứng và các dòng điện tương ứng là 4mA, 8mA, 12mA, 16mA và 20mA. Phạm vi phải tương ứng với trung tâm của pha lỏng và pha khí tương ứng).

1. Trong quá trình sử dụng, nếu màn hình kỹ thuật số cho biết bằng không, hãy sử dụng phạm vi 0-200mA của ampe kế DC và khi dòng điện đo được cũng bằng 0, các lỗi có thể xảy ra là:
   • Nguồn điện 24V có bình thường không?
   • Máy phát có thể bị đoản mạch
   • Máy phát có vấn đề về chất lượng;
   Nếu dòng điện đo được bằng ampe kế DC nhỏ hơn 4mA, các lỗi có thể xảy ra:
   • Mức chất lỏng thực tế nằm dưới cổng pha lỏng
   • Giá trị điều chỉnh dòng điện của máy phát quá thấp
   • Máy phát có vấn đề về chất lượng; nếu dòng điện đo được phù hợp với mức chất lỏng thực tế, có vấn đề với màn hình kỹ thuật số;
   Các lỗi có thể xảy ra nếu dòng điện vượt quá 25mA:
   • Có một mạch ngắn trong mạch máy phát
   • Giá trị điều chỉnh dòng điện quá cao.
2. Khi màn hình kỹ thuật số đầy, hãy sử dụng phạm vi 0-200mA của ampe kế DC. Khi dòng điện đo được là 20mA, có thể có lỗi:
   • Việc điều chỉnh dòng điện quá cao
   • Có một mạch ngắn trong máy phát
   • Mức chất lỏng thực tế đã đầy;
   Nếu dòng điện đo được nhỏ hơn 20mA, màn hình kỹ thuật số bị lỗi.
3. Màn hình kỹ thuật số nhảy mạnh. Sử dụng phạm vi 0-200mA của ampe kế DC, dòng điện đo được dao động quá nhiều và có thể bị trục trặc:
   • Dao động mức chất lỏng thực tế
   • Tiếp xúc đường dây kém
   • Máy phát có vấn đề về chất lượng; nếu dòng điện đo được ổn định, đồng hồ hiển thị có thể bị lỗi
4. Không có thay đổi nào trong màn hình kỹ thuật số. Sử dụng phạm vi 0-200mA của ampe kế DC. Khi dòng điện đo được thay đổi bình thường, nó có thể cho biết rằng thiết bị bị lỗi; nếu dòng điện đo được không thay đổi, có thể có lỗi:
   • Lỗi máy phát
   • Đường ống pha khí-lỏng bị chặn
   • Có một mạch hở giữa cảm biến và máy phát và phải được kết nối lại
5. Màn hình kỹ thuật số thay đổi chậm hơn mức chất lỏng thực tế. Khi sử dụng ampe kế 0-200mA, dòng điện đo được thay đổi chậm và có thể có lỗi:
   • Cực bên trong của cảm biến dính vào tạp chất, sử dụng axit clohydric 25% (axit sunfuric) để ngâm cực
   • Đường ống pha khí bị chặn một nửa, vui lòng mở van và kiểm tra, làm sạch nó.
6. Khi màn hình kỹ thuật số cao hoặc thấp, hãy điều chỉnh núm phạm vi hoặc không trong máy phát để điều chỉnh.

1. Tất cả các sản phẩm được cung cấp đều được cung cấp giấy chứng nhận sản phẩm và hướng dẫn sử dụng, bao gồm số sản phẩm, thông số kỹ thuật, sơ đồ đấu dây, ngày sản xuất, v.v. Vui lòng kiểm tra cẩn thận để tránh sử dụng sai.
2. Trong quá trình lắp đặt, hãy kiểm tra xem giao diện tại chỗ có nhất quán với giao diện sản phẩm theo phương pháp kết nối của sản phẩm hay không.
3. Hệ thống dây điện phải được đấu dây nghiêm ngặt theo các yêu cầu trong hướng dẫn sử dụng của công ty chúng tôi.
4. Sản phẩm này là một thiết bị chuyển đổi năng lượng chính xác và bị cấm tháo rời, va chạm, làm rơi và đánh bằng lực.
5. Nếu phát hiện bất kỳ sự bất thường nào trong quá trình sử dụng, bạn nên tắt nguồn, ngừng sử dụng, kiểm tra hoặc liên hệ trực tiếp với bộ phận kỹ thuật của công ty chúng tôi.
6. Bao bì gốc phải được khôi phục trong quá trình vận chuyển và bảo quản, đồng thời được bảo quản trong kho mát, khô và thông gió.
7. Hãy cẩn thận để không làm hỏng cảm biến trong quá trình lắp đặt và sử dụng.
8. Các biện pháp chống sét hiệu quả nên được thực hiện tại địa điểm lắp đặt.
9. Vỏ của bất kỳ máy phát nào trong dòng này phải được nối đất một cách đáng tin cậy và điện trở nối đất phải nhỏ hơn 4Ω.
10. Khi sử dụng giao tiếp 485 để cấu hình hệ thống, máy phát phải được trang bị rào cản an toàn hoặc bộ cách ly.
11. Rào cản an toàn phải có chứng chỉ chống cháy nổ và việc lắp đặt nó phải được thực hiện theo các yêu cầu trong hướng dẫn sử dụng của nó.
12. Khi máy phát được sử dụng trong khu vực "0", máy biến áp cung cấp năng lượng cho rào cản an toàn phải đáp ứng các yêu cầu của Điều 8.1 của GB3836.4-2010.
