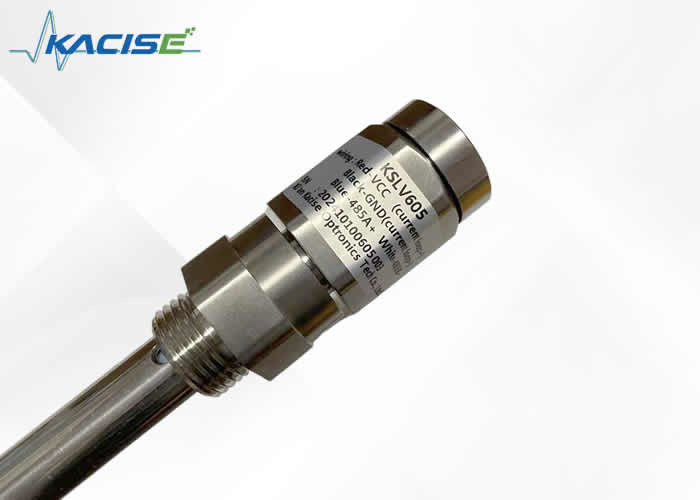

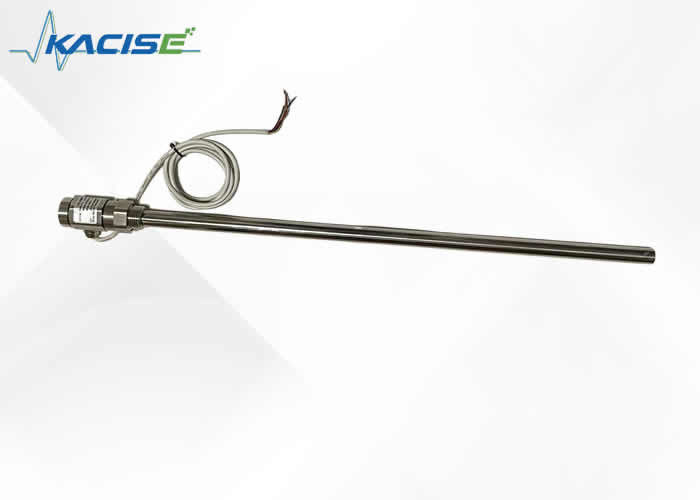

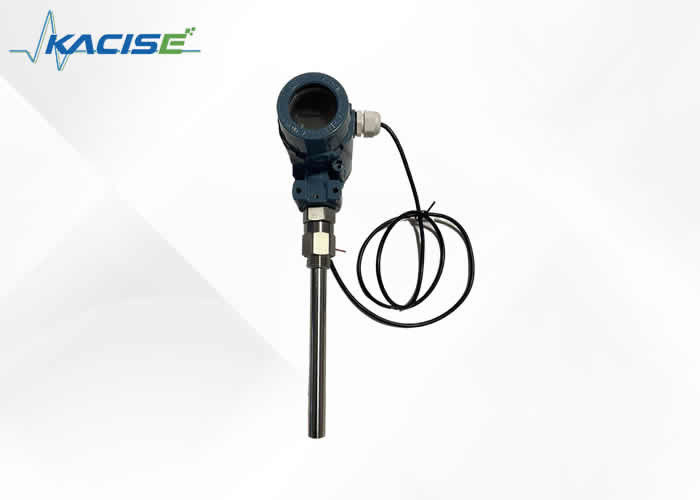

Máy truyền nồng độ dung lượng chống ăn mòn với độ chính xác cao (0,1%) và phạm vi áp suất rộng (-0,1MPa) để giám sát nồng độ chất lỏng

Bộ truyền mức điện dung chống ăn mòn với đầu ra NPN/PNP được thiết kế đặc biệt để giám sát mức trong lò phản ứng trong phòng thí nghiệm. Được thiết kế để chịu được các chất ăn mòn thường thấy trong những môi trường như vậy, máy phát này cung cấp khả năng cảm biến chính xác để đo mức chất lỏng chính xác. Đầu ra NPN/PNP đảm bảo tích hợp liền mạch với các hệ thống điều khiển trong phòng thí nghiệm, duy trì các điều kiện phản ứng tối ưu đồng thời nâng cao tính an toàn và hiệu quả thí nghiệm.

• Giao thức Modbus để tích hợp hệ thống dễ dàng
• Cấu trúc đơn giản không có bộ phận có thể di chuyển hoặc đàn hồi đảm bảo độ tin cậy cao và yêu cầu bảo trì tối thiểu
• Nhiều tùy chọn đầu ra tín hiệu cho cấu hình hệ thống linh hoạt
• Thích hợp để đo mức bình chứa ở nhiệt độ cao và áp suất cao
• Độ chính xác của phép đo không bị ảnh hưởng bởi nhiệt độ, trọng lượng riêng của chất lỏng, hình dạng thùng chứa hoặc áp suất
• Lý tưởng để đo chất lỏng ăn mòn mạnh bao gồm axit và kiềm
• Bảo vệ toàn diện quá dòng, quá áp và phân cực nguồn điện
• Khả năng truyền dẫn từ xa không dây có sẵn
• Tương thích với mọi loại phương tiện truyền thông

Cảm biến mức chất lỏng điện dung có các cấu trúc khác nhau dựa trên các thông số và yêu cầu ứng dụng. Các thành phần chính thường được chia thành hai phần: bộ cảm biến và bộ phát.

MỘT:Đầu dò cảm biến giao tiếp trực tiếp với thiết bị container hoặc phương tiện đo lường

B & C:Mặt bích kết nối pha khí và pha lỏng cho giao diện thiết bị

D:Xi lanh đo tạo thành điện dung với điện cực cảm biến

E:Mặt bích thoát nước để loại bỏ định kỳ các chất gây ô nhiễm tích lũy

F:Bộ phát chuyển đổi điện dung thành tín hiệu dòng 4-20mA tiêu chuẩn

Model hiển thị KSLV606 hỗ trợ hai phương thức nối dây: giao tiếp RS485 và đầu ra analog 4-20mA.

Đầu ra 4-20mA bị cô lập

Đầu ra 2 dây 4-20mA không cách ly

Cấu hình dây máy phát phổ biến:

(a) Kết nối trực tiếp với đồng hồ hiển thị kỹ thuật số

(b) Kết nối với hệ thống điều khiển DCS bằng nguồn 24V

(c) Kết nối qua rào chắn an toàn bằng ampe kế

Việc lắp đặt bao gồm việc kết nối các mặt bích kết nối pha khí-lỏng trên thiết bị đo mức với các mặt bích của thiết bị tương ứng bằng cách sử dụng các miếng đệm và bu lông. Mặt bích kết nối được cấu hình sẵn loại bỏ nhu cầu cấu hình lại.

Được thiết kế đặc biệt cho các ứng dụng nhiệt độ cao trong hệ thống nồi hơi, cấu hình này có bộ phát nằm bên dưới cảm biến với các bộ phận tản nhiệt chuyên dụng và cánh tay cong 90 độ để bảo vệ các thiết bị điện tử khỏi nhiệt độ cao.

Các bước hiệu chỉnh:

1. Chuẩn bị ống nước trong suốt có vạch chia tỷ lệ, ampe kế DC chính xác (3 chữ số trở lên), nút cao su và môi trường thử nghiệm (chấp nhận được nước)
2. Kết nối ống trong suốt với cổng pha lỏng, chặn lỗ thoát nước, giữ cho cổng pha khí mở và nối nối tiếp ampe kế theo sơ đồ nối dây
3. Thêm ống trung bình đến trong suốt, cho phép dòng chảy vào dụng cụ đo mức
4. Đo mức chất lỏng ở nhiều điểm cao (0%, 25%, 50%, 75%, 100%) và so sánh chỉ số ampe kế với các đầu ra 4mA, 8mA, 12mA, 16mA, 20mA dự kiến

• Ampe kế DC hiển thị 0mA: Kiểm tra nguồn điện 24V, đoản mạch máy phát hoặc vấn đề về chất lượng máy phát
• Ampe kế DC hiển thị <4mA: Xác minh vị trí mức chất lỏng thực tế, kiểm tra điều chỉnh dòng điện của máy phát hoặc đánh giá chất lượng máy phát
• Dòng điện vượt quá 25mA: Điều tra đoản mạch mạch máy phát hoặc điều chỉnh dòng điện quá mức

• Ampe kế DC hiển thị 20mA: Kiểm tra cài đặt điều chỉnh dòng điện, đoản mạch máy phát hoặc xác minh mức chất lỏng thực tế
• Ampe kế DC hiển thị <20mA: Đồng hồ hiển thị có thể bị lỗi

• Hiển thị thất thường: Kiểm tra dao động mức chất lỏng thực tế, tiếp xúc đường dây kém hoặc chất lượng máy phát
• Không có thay đổi hiển thị nào: Xác minh chức năng của bộ phát, kiểm tra các đường ống pha khí-lỏng bị tắc hoặc sự cố kết nối cảm biến-máy phát
• Phản hồi chậm: Làm sạch các điện cực cảm biến khỏi tạp chất hoặc kiểm tra các đường ống pha khí bị tắc một phần
• Số đọc không chính xác: Điều chỉnh phạm vi hoặc nút 0 trong máy phát

• Kiểm tra giấy chứng nhận sản phẩm và nội dung hướng dẫn sử dụng trước khi sử dụng
• Xác nhận tính tương thích của giao diện trang web với yêu cầu kết nối của sản phẩm trong quá trình cài đặt
• Thực hiện theo hướng dẫn nối dây chính xác như được chỉ định
• Tránh tháo rời, va đập, làm rơi hoặc xử lý mạnh thiết bị chính xác này
• Tắt nguồn và ngừng hoạt động nếu phát hiện bất thường trong quá trình sử dụng
• Sử dụng bao bì gốc để vận chuyển và bảo quản ở nơi khô ráo, thoáng mát
• Bảo vệ cảm biến khỏi bị hư hỏng trong quá trình lắp đặt và vận hành
• Thực hiện các biện pháp chống sét hiệu quả tại nơi lắp đặt
• Đảm bảo nối đất vỏ máy phát thích hợp với điện trở <4Ω
• Sử dụng rào chắn hoặc thiết bị cách ly an toàn với hệ thống thông tin liên lạc 485
• Xác minh chứng nhận chống cháy nổ của hàng rào an toàn và tuân theo các yêu cầu lắp đặt
• Đảm bảo máy biến áp đáp ứng yêu cầu GB3836.4-2010 cho các ứng dụng khu vực "0"
