Máy đo mực nước chính xác hoàn hảo cho các ứng dụng và kịch bản khác nhau

Máy đo mực nước là gì?

Máy đo mực nước là gì?
Máy đo mực nước là một dụng cụ được sử dụng để tự động đo lường và ghi lại mực nước của sông, hồ, hồ chứa, kênh tưới và các cơ thể nước khác.Nó cũng được gọi là một "đường đo mực chất lỏng" hoặc "đường đo bề mặt chất lỏng"Nguyên tắc của nó là chuyển đổi sự thay đổi của mực nước thành một số lượng vật lý có thể đo lường thông qua các cảm biến khác nhau, do đó nhận ra việc giám sát và ghi lại mực nước.Sau đây là một số loại đo mực nước phổ biến và các nguyên tắc của chúng:
Máy đo mực nước bằng radar:Nó phát ra một tín hiệu vi sóng, khi tín hiệu chạm đến bề mặt nước, một phần tín hiệu sẽ được phản xạ trở lại.Nó tính toán khoảng cách giữa bề mặt nước và đồng hồ đo độ nước radar theo thời gian đi lại của tín hiệu., do đó xác định chiều cao của mực nước.
Máy đo mực nước siêu âm:Nó sử dụng xung siêu âm để đo khoảng cách từ bề mặt nước đến thiết bị và sau đó tính mức nước.,phù hợp với nhiều môi trường khác nhau.
Các kịch bản ứng dụng của máy đo mực nước:
Các dự án bảo tồn nước:Được sử dụng để giám sát mực nước của hồ chứa, đập, sông, hồ, khu vực tưới, v.v.Giúp các bộ phận bảo tồn nước sắp xếp hợp lý lịch trình và sử dụng tài nguyên nước và đảm bảo hoạt động an toàn của các dự án bảo tồn nước, chẳng hạn như quy hoạch lưu trữ nước và thải nước của hồ chứa, và kiểm soát lũ lụt và thủy lợi các con sông.
Sản xuất công nghiệp:Trong các ngành công nghiệp như hóa chất, điện, thực phẩm và đồ uống, nó được sử dụng để giám sát và kiểm soát mức độ chất lỏng của các lò phản ứng, bể lưu trữ, nồi hơi và các thùng chứa khác,đảm bảo sự an toàn và ổn định của quy trình sản xuất và ngăn ngừa tai nạn sản xuất và các vấn đề về chất lượng sản phẩm do nồng độ chất lỏng bất thường.
Giám sát môi trường:Theo dõi sự thay đổi mực nước của nước ngầm, vùng ngập nước, đại dương, v.v., cung cấp dữ liệu hỗ trợ cho nghiên cứu và bảo vệ môi trường, chẳng hạn như hiểu tình hình năng động của nước ngầm,ảnh hưởng của sự thay đổi mực nước trong hệ sinh thái vùng đất ngập nước đối với thực vật và động vật, và vấn đề tăng mực nước biển.
Quản lý hàng hải và đường thủy:Cung cấp dữ liệu để đo chiều sâu đường thủy và kiểm soát mực nước khóa, đảm bảo an toàn hàng hải và hiệu quả vận chuyển của tàu và ngăn ngừa tai nạn như tàu bị mắc cạn.
Kỹ thuật đô thị:Được sử dụng để giám sát mực nước của hệ thống cung cấp nước đô thị và thoát nước, chẳng hạn như kiểm soát mực nước của hồ chứa cung cấp nước, tháp nước, ao nước sạch, trạm bơm nước thải,Trạm bơm nước mưa, vv, đảm bảo hoạt động bình thường của nguồn cung cấp nước đô thị và thoát nước và ngăn ngừa ngập nước đô thị.
Lắp đặt máy đo mực nước:
Sau đây là các bước cài đặt chung và các biện pháp phòng ngừa cho một số máy đo mực nước phổ biến:
Máy đo mực nước bằng radar:
Chọn vị trí lắp đặt:Chọn một vị trí mở và không bị cản trở, tránh có những chướng ngại vật như cầu, cây, tòa nhà, v.v. trên con đường lan truyền của chùm tia radar; cho các con sông, hồ chứa, v.v.nó nên được lắp đặt ở một vị trí ổn định trên bờ, và phạm vi thay đổi mực nước nên được xem xét để đảm bảo rằng nó vẫn có thể đo hiệu quả khi mực nước ở mức thấp nhất; khi lắp đặt trong lỗ cống,chú ý đến kích thước không gian và cấu trúc đầu giếng để đảm bảo rằng thiết bị có thể được cài đặt bình thường và truyền tín hiệu không bị ảnh hưởng.
Định độ cao của thiết bị:Xác định chiều cao lắp đặt của máy đo mực nước radar theo các yêu cầu đo lường và tình hình thực tế tại chỗ.Ứng dụng có thể được sử dụng để đo độ cao của các anten., nhưng nó không nên quá cao để tránh ảnh hưởng đến độ chính xác đo.
Phương pháp lắp đặt: Máy đo mực nước radar thường sử dụng lắp đặt bracket hoặc lắp đặt trên tường.Đảm bảo rằng ổ cắm chắc chắn và ổn định và có thể chịu được trọng lượng của thiết bị và ảnh hưởng của môi trường bên ngoàiKhi lắp đặt trên tường, chọn một bức tường phù hợp để đảm bảo rằng bức tường có thể chịu được trọng lượng của thiết bị và gắn nó theo hướng dẫn lắp đặt.
Đặt cáp:Khi đặt dây cáp, tránh các dây cáp bị ép, kéo dài hoặc bị mòn bởi các lực bên ngoài,và đồng thời chú ý đến chống nước và đất của các dây cáp để ngăn chặn các dây cáp bị ướt và gây ra thiệt hại cho thiết bị hoặc rủi ro an toàn.
Trình sửa lỗi thiết bị:Sau khi cài đặt hoàn thành, bộ đo mực nước radar cần phải được gỡ lỗi, bao gồm thiết lập các thông số đo, hiệu chỉnh điểm không và phạm vi,kiểm tra sức mạnh và sự ổn định của tín hiệu, vv, để đảm bảo rằng thiết bị có thể hoạt động bình thường và đo chính xác mực nước.
Máy đo mực nước siêu âm:
Vị trí lắp đặt:Chọn một nơi mà bề mặt nước tương đối yên tĩnh, không có sóng rõ ràng và can thiệp dòng chảy nước, và đồng thời tránh lắp đặt gần lối vào nước,lối thoát nước hoặc một nơi có nhiều bong bóng, để không ảnh hưởng đến sự lan truyền và phản xạ của sóng siêu âm; chiều cao của thiết bị nên được xác định theo phạm vi đo lường và điều kiện tại chỗ,thường yêu cầu bộ chuyển đổi có một khoảng cách nhất định từ bề mặt nước, nhưng cũng đảm bảo rằng tín hiệu phản xạ vẫn có thể được nhận khi mực nước thấp nhất.
góc lắp đặt:Bộ chuyển đổi của máy đo độ nước siêu âm nên được lắp đặt vuông với bề mặt nước để đảm bảo rằng các sóng siêu âm có thể phát ra và nhận được theo chiều dọc,cải thiện độ chính xác đo lườngNếu vị trí lắp đặt có một độ nghiêng nhất định, kết quả đo cần phải được điều chỉnh phù hợp.
Phương pháp cố định:Máy đo mực nước siêu âm có thể được lắp đặt ở vị trí được chọn bằng cách cố định bracket hoặc kết nối sườn, v.v.đảm bảo rằng thiết bị chắc chắn và ngăn chặn thiết bị rung hoặc di chuyển trong quá trình vận hành.
Điều trị chống nước:Điều trị chống nước nên được thực hiện trên các giao diện và kết nối cáp của thiết bị để ngăn ngừa độ ẩm xâm nhập vào thiết bị và gây tổn thương;cho các vị trí lắp đặt lâu dài trong môi trường ẩm ướt hoặc có thể bị ngập nước, cần phải thực hiện các biện pháp chống nước bổ sung như sử dụng nắp chống nước hoặc các chất niêm phong.
Định chuẩn và gỡ lỗi:Sau khi lắp đặt hoàn thành, đồng hồ đo mực nước siêu âm cần được hiệu chuẩn và gỡ lỗi, bao gồm thiết lập các thông số đo, điều chỉnh tăng và khu vực mù, v.v.để thích nghi với các môi trường và yêu cầu đo lường khác nhau; đồng thời, thông qua phép đo và so sánh thực tế, xác minh độ chính xác và độ ổn định của thiết bị.

Dòng đồng hồ đo mực nước siêu âm

Bảng lựa chọn cảm biến độ nước
Mô hình sản phẩm	hình ảnh	Parameter hiệu suất
KUS3000 M18		Phạm vi đo: 1m Khả năng đầu ra: 4~20mA/NPN/PNP/RS485 Lớp bảo vệ: IP65 Điện áp cung cấp: 13-30V Tính năng: Tùy chỉnh hỗ trợ vật liệu Vật liệu: đồng bọc nickel Nhiệt độ: -25~70°C Độ chính xác: 0,5% ~ 1%
KUS3000 M30-Type1		Phạm vi đo: 2m Khả năng đầu ra: 4~20mA/NPN/PNP/RS485 Lớp bảo vệ: IP65 Điện áp cung cấp: 13-30V Tính năng: Tùy chỉnh hỗ trợ vật liệu Vật liệu: đồng bọc nickel Nhiệt độ: -25~70°C Độ chính xác: 0,5% ~ 1%
KUS3000 M30-Type2		Phạm vi đo: 4m Khả năng đầu ra: 4~20mA/NPN/PNP/RS485 Lớp bảo vệ: IP65 Điện áp cung cấp: 13-30V Tính năng: Tùy chỉnh hỗ trợ vật liệu Vật liệu: đồng bọc nickel Nhiệt độ: -25~70°C Độ chính xác: 0,5% ~ 1%
KUS3000 M30-Type3		Khoảng cách: 6m/12m Khả năng đầu ra: 4~20mA/NPN/PNP/RS485 Lớp bảo vệ: IP65 Điện áp cung cấp: 13-30V Tính năng: Tùy chỉnh hỗ trợ vật liệu Vật liệu: đồng bọc nickel Nhiệt độ: -25~70°C Độ chính xác: 0,5% ~ 1%

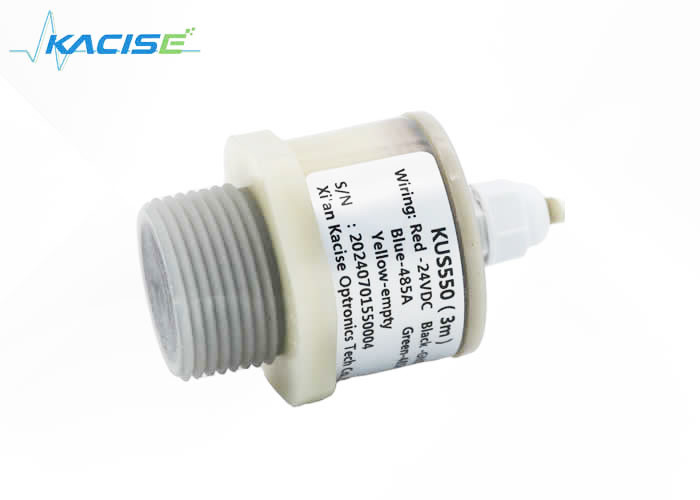

KUS550Bán nóng)		Phạm vi đo: 0,8m ~ 4m Khả năng đầu ra: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Mức độ bảo vệ: IP68 Điện áp cung cấp: 3,3-30 V Đặc điểm: Chất dính chứa kháng axit và kiềm Vật liệu: PVDF Nhiệt độ: -40~85°C Độ chính xác: 0,5% ~ 1%

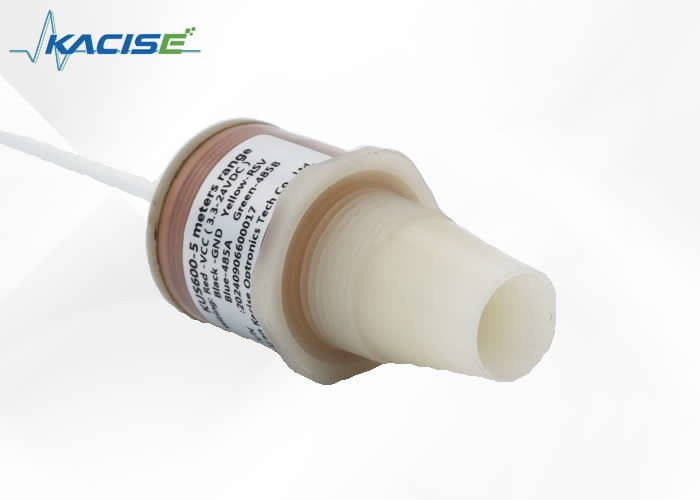

KUS600(Mô hình hiệu suất chi phí cao)		Khoảng cách: 5m Khả năng đầu ra: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Mức độ bảo vệ: IP68 Điện áp cung cấp điện: 3,3-24 V Đặc điểm: Chất dính chứa kháng axit và kiềm Vật liệu: PVDF Nhiệt độ: -40~85°C Độ chính xác: 0,5% ~ 1%

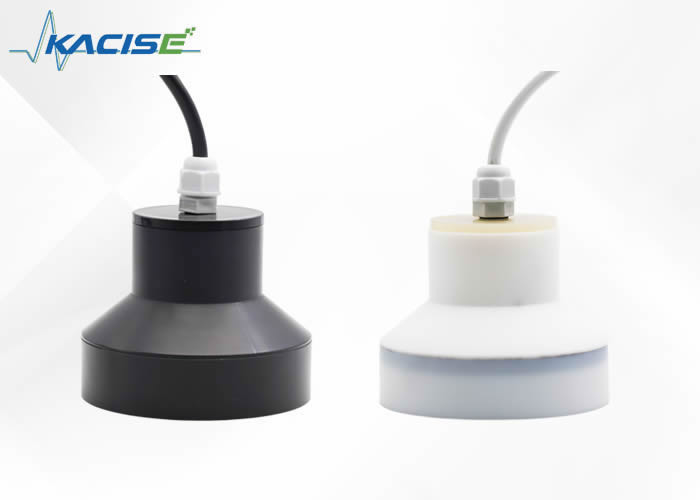

KUS630Phạm vi rộng)		Phạm vi đo: 6m ~ 30m Khả năng đầu ra: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Mức độ bảo vệ: IP68 Điện áp cung cấp: 3,3-24V Đặc điểm: Chất dính chứa kháng axit và kiềm Vật liệu: PTFE/PVC Nhiệt độ: -40~85°C Độ chính xác: 0,5% ~ 1%
KUS640 (với màn hình hiển thị)		Phạm vi: 30m (có thể được tùy chỉnh theo phạm vi khác nhau) Khả năng đầu ra: 4~20mA/NPN/PNP/RS485/0-3V, 0-5V Lớp bảo vệ: Thiết bị hiển thị IP65, đầu dò IP68 Điện áp cung cấp: 3,3-30 V Tính năng: Hiển thị có thể xoay Vật liệu: vỏ đầu: kim loại nhôm, vật liệu thăm dò: PVDF/PTFE/PVC Nhiệt độ: -40~85°C
KUS650 (Mô hình không dây nóng)		Phạm vi: 30m (có thể được tùy chỉnh theo phạm vi khác nhau) Khả năng phát ra: 4G/Lora/GPRS/NB Lớp bảo vệ: Thiết bị hiển thị IP65, đầu dò IP68 Điện áp cung cấp: 3.6V Tính năng: Không dây Vật liệu: vỏ đầu: kim loại nhôm, vật liệu thăm dò: PVDF/PTFE/PVC Nhiệt độ: -40~85°C Độ chính xác: 0,5% ~ 1%

Dòng máy đo mực nước bằng radar

Mô hình sản phẩm	hình ảnh	Parameter hiệu suất
KLD801		Phương tiện đo: chất lỏng không ăn mòn Phạm vi đo: 0,05m ~ 10/20/30/60/100m Kết nối quy trình: G11⁄2A / 11⁄2NPT sợi/lưỡi sườn ≥DN40 Nhiệt độ quá trình: -40 ~ 80 °C Áp suất quá trình: -0,1 ~ 0,3MPa Kích thước ăng-ten: ăng-ten ống kính 32mm Vật liệu ăng ten: PTFE Độ chính xác: ± 2mm Mức độ bảo vệ: IP67 Tần số trung tâm: 80GHz Nguồn điện: hai dây / DC24V Bốn dây /DC12 ~ 24V Hệ thống bốn dây /AC220V Vỏ: Nhôm/nhựa/thép không gỉ Điểm xuất tín hiệu: 2 dây /4... 20mA/HART Hệ thống 4 dây: 4... 20mA/ RS485 Modbus
KLD802		Phương tiện đo: chất lỏng không ăn mòn, chất lỏng ăn mòn nhẹ Phạm vi đo: 0,1m~10/20/30/60/100m Kết nối quy trình: Flange ≥DN80 Nhiệt độ quá trình: -40 ~ 110°C Áp suất quá trình: -0,1 ~ 1,6MPa Kích thước ăng-ten: ăng-ten ống kính 32mm Vật liệu ăng ten: PTFE Độ chính xác: ±2mm (phạm vi đo dưới 35m) ±5mm (phạm vi đo 35m-100m) Mức độ bảo vệ: IP67 Tần số trung tâm: 80GHz Nguồn điện: hai dây / DC24V Bốn dây /DC12 ~ 24V Hệ thống bốn dây /AC220V Vỏ bên ngoài: nhôm/thép không gỉ Điểm xuất tín hiệu: 2 dây /4... 20mA/HART 4 dây 4... 20mA/ RS485 Modbus
KLD803		Phương tiện đo: chất lỏng ăn mòn mạnh, hơi nước, bọt Phạm vi đo: 0,1m ~ 10/20/30/60/100m Kết nối quy trình: Flange ≥DN50 Nhiệt độ quá trình: -40 ~ 130°C Áp suất quá trình: -0,1 ~ 2,5MPa Kích thước ăng-ten: ăng-ten ống kính 34mm (tùy thuộc vào kích thước miếng lót) Vật liệu ăng ten: PTFE Độ chính xác: ±2mm (phạm vi đo dưới 35m) ±5mm (phạm vi đo 35m-100m) Mức độ bảo vệ: IP67 Tần số trung tâm: 80GHz Nguồn điện: hai dây / DC24V Bốn dây /DC12 ~ 24V Hệ thống bốn dây /AC220V Vỏ bên ngoài: nhôm/thép không gỉ Điểm xuất tín hiệu: 2 dây /4... 20mA/HART 4 dây 4... 20mA/ RS485 Modbus
KLD804		Phương tiện đo: chất lỏng ăn mòn mạnh, hơi nước, bọt Phạm vi đo: 0,1m~10/20/30/60/100m Kết nối quy trình: Flange ≥DN50 Nhiệt độ quá trình: -40 ~ 130°C Áp suất quá trình: -0,1 ~ 1,0MPa Kích thước ăng-ten: ăng-ten ống kính 76mm Vật liệu ăng ten: PTFE Độ chính xác: ± 2mm Mức độ bảo vệ: IP67 Tần số trung tâm: 80GHz Nguồn điện: hai dây / DC24V Bốn dây /DC12 ~ 24V Hệ thống bốn dây /AC220V Vỏ: Nhôm/nhựa/thép không gỉ Điểm xuất tín hiệu: 2 dây /4... 20mA/HART 4 dây 4... 20mA/ RS485 Modbus
KLD805		Phương tiện đo: chất lỏng ăn mòn mạnh, hơi nước, bọt, nhiệt độ cao và áp suất cao Phạm vi đo: 0,1m~10/20/30/60/100m Kết nối quy trình: Flange ≥DN80 Nhiệt độ quá trình: -40 ~ 200°C Áp suất quá trình: -0,1 ~ 2,5MPa Kích thước ăng-ten: ăng-ten ống kính 76mm (được tùy chỉnh theo kích thước Pháp) Vật liệu ăng-ten: PTFE/ đầy tích hợp Độ chính xác: ± 2mm Mức độ bảo vệ: IP67 Tần số trung tâm: 80GHz Nguồn điện: hai dây / DC24V Bốn dây / DC12 ~ 24V bốn dây / AC220V Vỏ: Nhôm/nhựa/thép không gỉ Điểm xuất tín hiệu: 2 dây /4... 20mA/HART 4 dây 4... 20mA/ RS485 Modbus
KLD806		Các phương tiện đo: chất rắn, thùng chứa, thùng xử lý hoặc tình huống bụi mạnh Phạm vi đo: 0,3m~10/20/30/60/100m Kết nối quy trình: Flange ≥ DN100 Nhiệt độ quá trình: -40 ~ 110°C Áp suất quá trình: -0,1 ~ 0,3MPa Kích thước ăng-ten: ăng-ten ống kính 76mm + thanh lọc toàn cầu (hoặc không thanh lọc) Vật liệu ăng ten: PTFE Độ chính xác: ±5mm Mức độ bảo vệ: IP67 Tần số trung tâm: 80GHz Nguồn điện: hai dây / DC24V Bốn dây / DC12 ~ 24V bốn dây / AC220V Vỏ: Nhôm/nhựa/thép không gỉ Điểm xuất tín hiệu: 2 dây /4... 20mA/HART 4 dây 4... 20mA/ RS485 Modbus
KWL801		Phương tiện đo: nước Phạm vi đo: 0,1m~65m Phương pháp lắp đặt: khoang hoặc sợi Nguồn điện: 9~36VDC Khả năng phát ra: RS485 Kích thước ăng-ten: ăng-ten ống kính 42mm Vật liệu ăng ten: nhựa Vật liệu vỏ: nhựa Độ chính xác: ± 2mm

Máy đo độ nước công suất

Mô hình sản phẩm	hình ảnh	Parameter hiệu suất
KSLV605		Phạm vi phát hiện: 0,1 ~ 3m Độ chính xác: 0,5% ~ 1% Chống nhiệt độ: -50 ~ 250 °C Nhiệt độ xung quanh: -40 ~ 85 °C Nhiệt độ lưu trữ: -55°C~+125°C Phạm vi áp suất: -0,1MPa ~ 32MPa Tín hiệu đầu ra: 4 ~ 20mA / RS485 liên lạc Điện áp cung cấp điện: 5 ~ 36V DC Vật liệu đo độ lỏng: 304/316 thép không gỉ, 1Gr18Ni19Ti hoặc PTFE Lớp chống nổ: ExibIICT6 Mức độ bảo vệ: IP67
KSLV605với màn hình hiển thị)		Phạm vi phát hiện: 0,1 ~ 3m Độ chính xác: 0,5% ~ 1% Chống nhiệt độ: -50 ~ 250 °C Nhiệt độ xung quanh: -40 ~ 85 °C Nhiệt độ lưu trữ: -55°C~+125°C Phạm vi áp suất: -0,1MPa ~ 32MPa Tín hiệu đầu ra: 4 ~ 20mA / RS485 liên lạc Điện áp cung cấp điện: 5 ~ 36V DC Vật liệu đo độ lỏng: 304/316 thép không gỉ, 1Gr18Ni19Ti hoặc PTFE Lớp chống nổ: ExibIICT6 Mức độ bảo vệ: IP67
KSLV605Không dây)		Phạm vi phát hiện: 0,1 ~ 3m Độ chính xác: 0,5% ~ 1% Chống nhiệt độ: -50 ~ 250 °C Nhiệt độ xung quanh: -40 ~ 85 °C Nhiệt độ lưu trữ: -55°C~+125°C Phạm vi áp suất: -0,1MPa ~ 32MPa Tín hiệu đầu ra: loại đầu ra không dây, khoảng cách liên lạc của đồng hồ mực lỏng dưới 200 mét Điện áp cung cấp điện: 3,3-36V (điện pin tùy chọn) Vật liệu đo độ lỏng: 304/316 thép không gỉ, 1Gr18Ni19Ti hoặc PTFE Lớp chống nổ: ExibIICT6 Mức độ bảo vệ: IP67
