Nguồn gốc:
Trung Quốc (đại lục)
Hàng hiệu:
Kacise
Chứng nhận:
certificate of explosion-proof, CE
Số mô hình:
KUF100

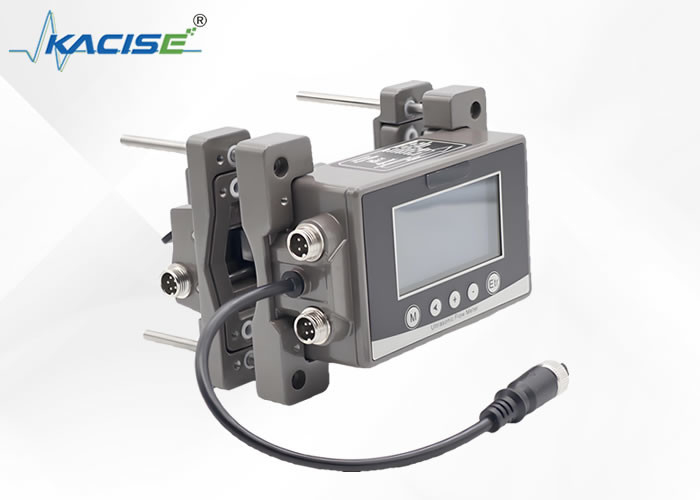

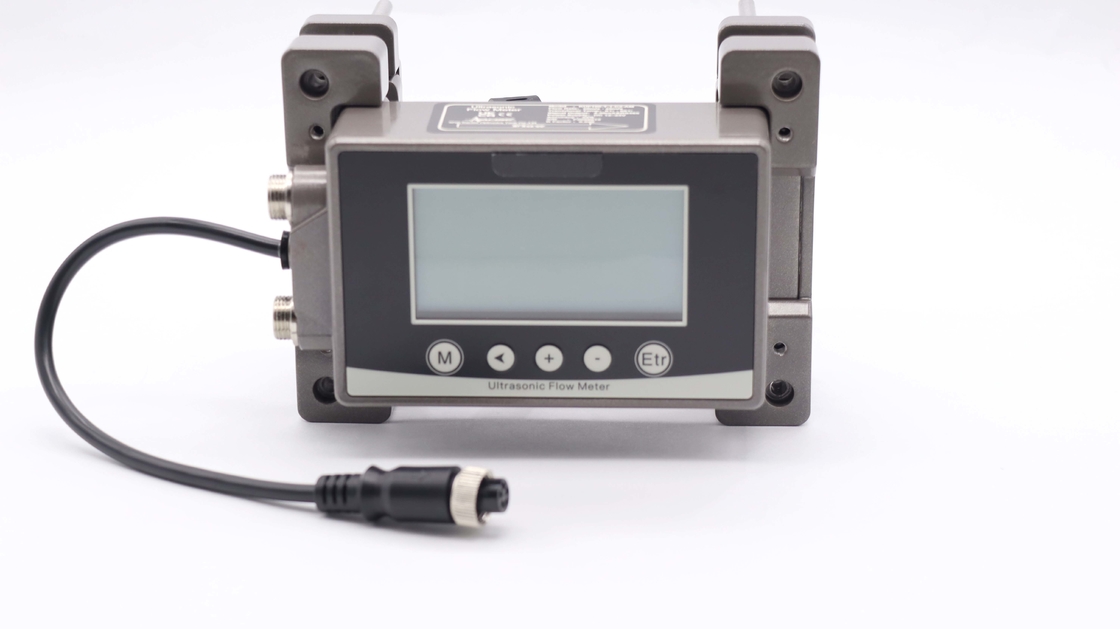

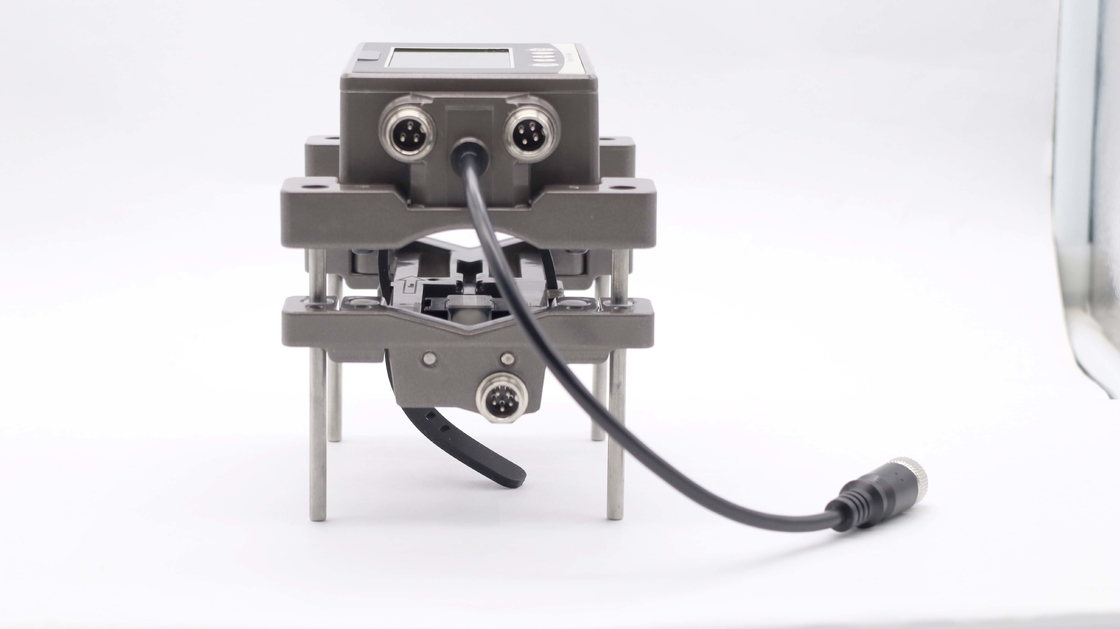

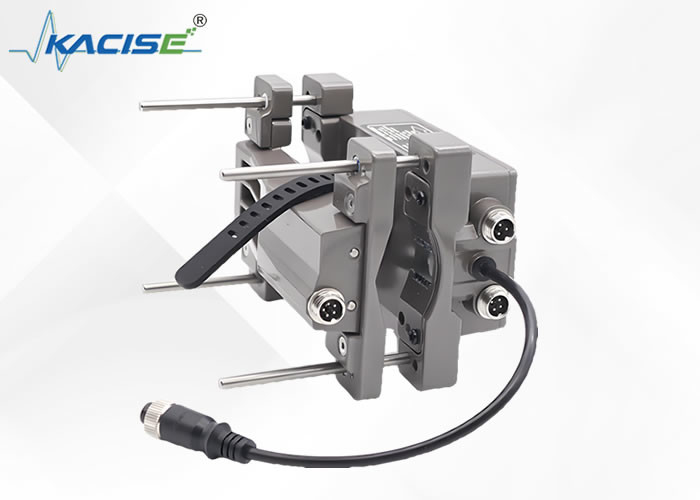

Bộ đo lưu lượng siêu âm KUF100 hoạt động dựa trên phương pháp khác biệt thời gian. Nó truyền và nhận tín hiệu siêu âm trong chất lỏng,và sử dụng sự khác biệt trong thời gian lan truyền siêu âm trong các hướng hạ lưu và thượng lưu để tính tỷ lệ dòng chảy, do đó tiếp tục có được giá trị dòng chảy.Ưu điểm của phương pháp này là nó có thể đo chính xác chất lỏng có chứa các hạt hoặc bong bóng treo và không bị ảnh hưởng bởi tính dẫn của chất lỏng.
| Vật liệu ống hỗ trợ | Bơm thép không gỉ, sắt, đồng, nhôm, PVC, PP, PVDF và các ống nhựa cứng khác |
| Phương tiện hỗ trợ chất lỏng | Nước hoặc khác (một không có hạt rắn và tạp chất) |
| Nhiệt độ trung bình hỗ trợ | 0-75 °C (không đóng băng trên bề mặt, nhiệt độ cao, phiên bản có thể tùy chỉnh) |
| Mức cắt giảm lưu lượng thấp mặc định | 0.1m/s |
| Phương pháp hiển thị | 256*128 màn hình LCD đèn hậu chiếu |
| Thời gian phản ứng | 0.5~60s |
| Lớp độ chính xác | ± 2%, lên đến ± 1% sau khi hiệu chuẩn |
| Thời gian lưu trữ dữ liệu | 300 mili giây |
| Sao lưu bộ nhớ | EEPROM (kỳ dài lưu trữ dữ liệu: hơn 10 năm, tần suất đọc/viết dữ liệu: hơn 1 triệu lần) |
| Điện và kết nối I / O | M12 máy bay cắm |
| Sản lượng | 4-20mA |
| Truyền thông | Modbus RS485 |
| Lượng đầu ra tùy chọn | OCT (bản xuất xung) / một báo động relé |
| Cung cấp điện | 10-24V VDC |
| Điện | <3W |
| Bảo vệ mạch | Bảo vệ điện ngược, bảo vệ điện giật |
| Mỗi bảo vệ mạch ngắn đầu ra, mỗi bảo vệ tăng áp đầu ra | |
| Mức độ bảo vệ | IP65 |
| Nhiệt độ xung quanh | -10 đến 60°C (không đông lạnh) |
| Độ ẩm tương đối | 35 đến 85% RH (không ngưng tụ) |
| Chống rung động | 10 đến 55 Hz, âm thanh đôi 1,5 mm, mỗi 2 giờ cho trục XYZ |
| Chống va chạm | 100m/s2 xung 16 ms, trục X, Y, Z mỗi 1000 lần |
| Vật liệu của máy đo | hợp kim nhôm, nhựa công nghiệp |
| Chiều dài cáp | Tiêu chuẩn 2 mét, (PT1000 tiêu chuẩn 9 mét) |
| Chiều kính ống | Giá trị lưu lượng giới hạn trên (L/min) |
| 15 | 60 l/phút |
| 20 | 100 l/phút |
| 25 | 200 l/phút |
| 32 | 300 l/phút |
| 40 | 400 l/phút |
| 50 | 600 L/phút |
| 65 | 1000 L/phút |
Mẹo: đường kính bên trong của phần ống nhỏ nhất có thể đo là lớn hơn hoặc bằng 12mm.
DN15-40
DN50-65
| Mã | Định nghĩa |
| Độ kính ống: DN15-DN65mm | |
| Phạm vi: 0,03m/s-10m/s | |
| Độ chính xác: ± 2% (1% sau khi hiệu chuẩn) | |
| Phương tiện đo: nước / khác (một không có hạt rắn và tạp chất) | |
| Nguồn cung cấp điện: 10~24VDC/1A | |
| Nhiệt độ hoạt động của cảm biến: 0-115°C; | |
| Các loại khác: 2 mét dây cáp tiêu chuẩn | |
| Máy đo nhiệt: với một cặp cảm biến nhiệt độ PT1000; một đầu của cảm biến nhiệt độ nằm trên máy đo, và đầu kia của cáp là tiêu chuẩn 9m | |
| Chiều kính ống | |
| S | DN15-DN40 |
| T | DN50-DN65 |
| Loại đồng hồ | |
| 1 | Máy đo lưu lượng siêu âm |
| 2 | Máy đo nhiệt (nội) siêu âm |
| Loại cảm biến | |
| C2 | 0-65°C |
| C2U | 0-115°C |
| Sản lượng(có thể chọn hai trong bốn) | |
| A | 4-20mA |
| M | Modbus |
| O | Lĩnh vực nước ngoài (thường xuyên) |
| R | 1 Chuyển tiếp |
| PT1000 Chiều dài cáp cảm biến nhiệt độ | |
| P | Độ dài cáp cảm biến nhiệt độ ở đầu kia 9m |
| P ((15) | Độ dài cáp cảm biến nhiệt độ ở đầu kia 15m |
| P ((25) | Độ dài cáp cảm biến nhiệt độ ở đầu kia 25m |
Ví dụ:
Bộ đo lưu lượng siêu âm, phạm vi DN15-DN40, nhiệt độ 0-65 °C, với đầu ra 4-20mA và RS485, chiều dài cáp tiêu chuẩn 2m.
Đồng hồ siêu âm lạnh (nóng), phạm vi DN15-DN40, nhiệt độ 0-115 °C, với đầu ra 4-20mA và RS485, chiều dài cáp tiêu chuẩn 2m; với một cặp cảm biến nhiệt độ PT1000;một đầu của cảm biến nhiệt độ là trên đồng hồ, và đầu kia của cáp là tiêu chuẩn 9m
Phụ lục:KUF100 Kẹp trên siêu âm dòng chảy Meter Datasheet_v1...
