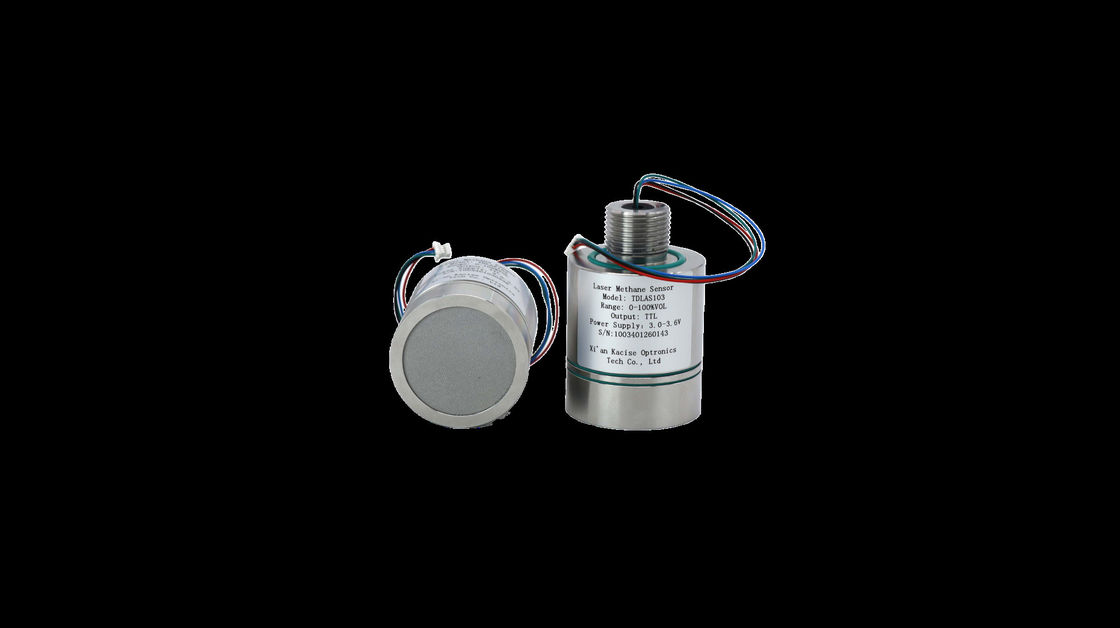

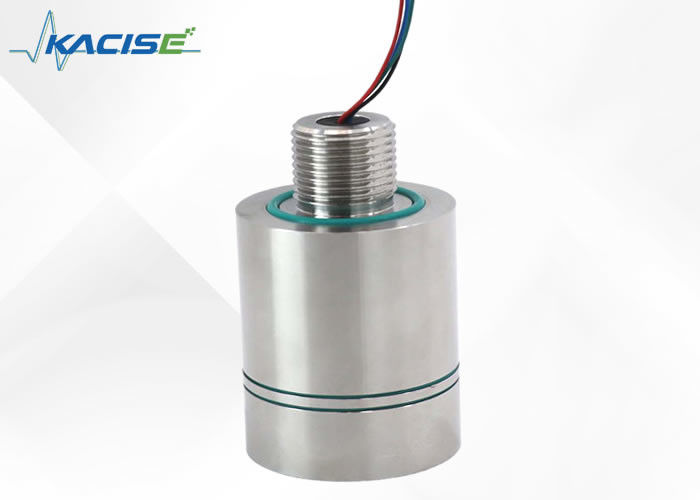

Khám phá laser methane nhỏ gọn / An toàn công nghiệp với giới hạn phát hiện thấp 0,2% VOL

Lời giới thiệu

Được phát triển bằng TD-LAS, cảm biến methane 3.3V dựa trên laser 1653.7nm để phát hiện methane thông qua sự hấp thụ đặc trưng của "phần phổ vân tay",có khả năng chống lại sự can thiệp từ hơi nước hoặc các khí khácBằng cách kết hợp các kỹ thuật hấp thụ trực tiếp và điều chế bước sóng với cấu trúc quang học loại "N", nó đạt được một đường hấp thụ dài, độ nhạy cao và chính xác.Laser nhiệt độ thấp và máy dò ánh sáng, kết hợp với một thuật toán bù đắp nhiệt độ, tăng khả năng thích nghi với môi trường.Các tính năng truyền thông và lắp đặt tiêu chuẩn của nó làm cho nó tương thích rộng rãi cho việc theo dõi methane trong, khai thác mỏ, và các ứng dụng dưới lòng đất.

Tính năng

•Độ chính xác phát hiện cao

Công nghệ điều chế trực tiếp và bước sóng kết hợp với thiết kế đường quang gấp, sai số đo ≤ ± 6% giá trị thực tế @ 25 °C

•Khả năng thích nghi tốt với môi trường

Thuật toán điều chỉnh bù nhiệt độ rộng, có thể đáp ứng ứng -40 ~ + 70 °C ứng dụng

•Chống can thiệp mạnh mẽ

Công nghệ phát hiện hấp thụ laser "phạm vi vân tay" metan, chống ngộ độc, chống hơi nước và các nhiễu khí khác;

•Bảo vệ cấu trúc mạnh mẽ

Thiết kế vật liệu thép không gỉ, đáp ứng mức độ chống nổ Exia IIC T6 Ga

•Chi phí thấp

Tuổi thọ dài, tiêu thụ điện năng thấp, thiết kế mô-đun, dễ tích hợp

Kích thước

Các thông số kỹ thuật:

Ứng dụng:

a) Bộ cảm biến liên tục phát ra nồng độ metan đo, nhiệt độ đo, áp suất đo, cường độ tín hiệu laser,nhiệt độ hoạt động laser và mã lỗi thông qua cổng hàng loạt TTL tiêu chuẩn

b) Nó có chức năng tự kiểm tra, có thể phát hiện xem laser, máy dò quang điện và cảm biến ổn định điện áp có bình thường hay không, giúp loại bỏ điểm lỗi.

Giao diện và định nghĩa truyền thông

Hình dạng giao diện: SH1.0mm/4P

Chiều dài cáp: 200mm

Giao thức thông tin

(1) Cấu hình giao diện truyền thông

Cổng nối tiếp UART: Baud rate: 115200, bit dữ liệu: 8 bit,

Stop bit: 1 bit, parity bit: không kiểm tra

(2) Mô tả giao thức liên lạc

Sau khi cảm biến được bật, nó trải qua một giai đoạn xử lý trước (6-10s) và sau đó bắt đầu xuất một chuỗi dài cố định theo định kỳ (1Hz).

Phân tích chuỗi đầu ra (mẫu):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0

A: đầu khung;

+000.00: giá trị nồng độ metan, hai chữ số thập phân được dành riêng, đơn vị %vol;

+ 24.0: nhiệt độ môi trường, đơn vị °C;

1006.22: áp suất môi trường, đơn vị hPa;

16.1: cường độ ánh sáng laser và phạm vi hiệu quả 3.6 21.6;

006.0: yếu tố phóng to, phạm vi bình thường 1.0-126.0;

00: mã lỗi

01: tín hiệu quang bất thường; 02; Nhiệt độ môi trường hoặc áp suất bất thường; tín hiệu quang quá mạnh; 04 nhiệt độ laser bất thường;

05: tín hiệu ánh sáng quá yếu;

13: xor mã kiểm tra

Mã lỗi

Các biện pháp phòng ngừa

a) Điện áp hoạt động của cảm biến là 3,3V và mức giao diện hàng loạt là 3,3V;

b) cảm biến chứa các thành phần quang học chính xác, xin hãy tránh va chạm dữ dội;

c) Điều kiện môi trường làm việc: -40°C ~ +70°C

d) Độ ẩm tương đối 0-99% RH (không ngưng tụ).

Lưu ý: Điện áp hoạt động của cảm biến là 3,3V. Không được kết nối điện áp cung cấp năng lượng vượt quá 3,6VDC với cảm biến để tránh hỏng cảm biến.
