Place of Origin:
China (Mainland)
Hàng hiệu:
Kacise
Chứng nhận:
certificate of explosion-proof, CE
Model Number:
KPS200

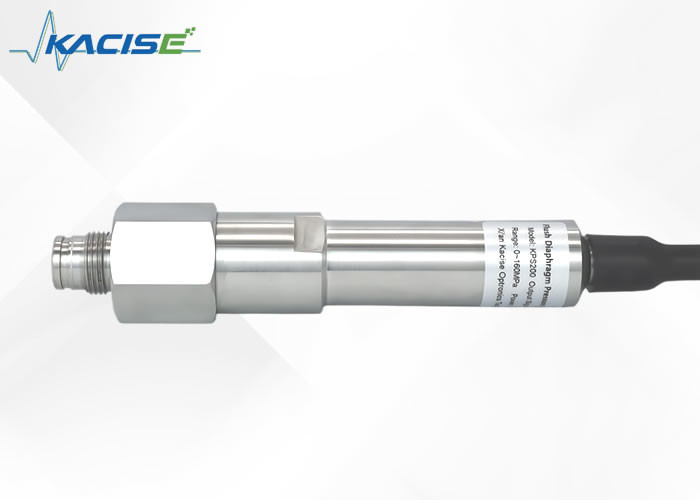

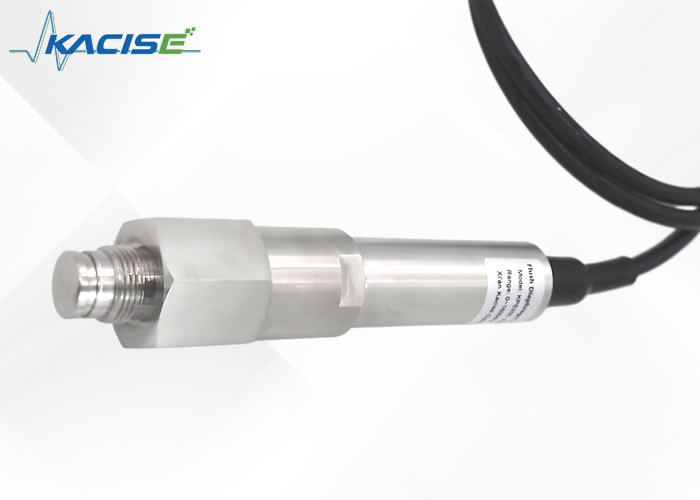

KPS200 Máy truyền áp suất màng phơi
1.Lời giới thiệu
Bộ đo áp suất áp suất cao là một kết quả khác của việc giới thiệu và tiêu hóa công nghệ sản phẩm nước ngoài của công ty chúng tôi.và nó có các đặc điểm của phản ứng cao, độ chính xác cao, cấu trúc vững chắc, chống ăn mòn, chống rung, hiệu suất cao và hiệu suất chi phí cao.
Sản phẩm được sử dụng rộng rãi trong ngành công nghiệp dầu mỏ, đặc biệt là để đo áp suất cao của máy bơm bùn nhập khẩu, xe tải phá vỡ, xe tải xi măng, vv.và là máy phát tín hiệu được ưa thích để thay thế các sản phẩm nhập khẩu.
Loại chống nổ này đáp ứng các yêu cầu của tiêu chuẩn GB3836.1-2010 và GB3836.4-2010 và đã có được chứng chỉ chống nổ.
Sản phẩm chống nổ phù hợp cho các dịp có thể xuất hiện khí nổ. Các khu vực chống nổ tương ứng là Khu vực 1 và Khu vực 2, và khí đại diện điển hình là propane.
2.Cách đo
3.Thông số kỹ thuật
| Phạm vi đo | 0~30...160MPa |
| Nạp quá tải | 1.5 lần áp suất toàn bộ quy mô (tối đa 160MPa) |
| Không tuyến tính | ± 0,5% FS |
| Lỗi không | ± 1% FS |
| Lỗi phạm vi đầy đủ | ± 1% FS |
| Kháng cách nhiệt | 250Ω@250V DC |
| Nhiệt độ hoạt động | -30~70°C |
| Loại chống nổ | -30~60°C |
| Nhiệt độ lưu trữ | -40~70°C |
| Nguồn cung cấp điện | 12~28VDC |
| Tín hiệu đầu ra | 4 ~ 20m ADC (Lằn thứ hai) |
| Kháng tải | ≤(U-12)/0.02Ω (dòng thứ hai) |
| Bảo vệ khoang | IP65 |
| Kết nối điện | Máy cắm bốn lõi hoặc sáu lõi |
| Vỏ điện tử | thép không gỉ 304 |
| Vỏ cảm biến (phân kính nhạy cảm với áp suất) | thép không gỉ 17-4PH |
| Con hải cẩu | Cao su nitrile, đệm đồng |
4- vận chuyển, đóng gói và lưu trữ
4.1 Giao thông vận tải
Kiểm tra xem dụng cụ có bị hư hại trong quá trình vận chuyển hay không.
4.2 Bao bì và lưu trữ
Không tháo bao bì trước khi lắp đặt.
4.3 Điều kiện lưu trữ được phép:
Nhiệt độ lưu trữ: -40 ~ + 70 °C
Độ ẩm lưu trữ: 45% ~ 75% độ ẩm tương đối (không ngưng tụ)
5Ứng dụng
Các yếu tố nhạy cảm áp suất được sử dụng trong sản phẩm này truyền áp suất thông qua các áp suất nhạy cảm phân kính.
▶ Đừng chạm vào bên trong giao diện áp suất theo bất kỳ cách nào.
5.1 Chuẩn bị lắp đặt
Kiểm tra xem ngoại hình của máy phát có tốt không;
Bề mặt niêm phong của giao diện áp suất của máy phát là sạch sẽ và không bị hư hỏng;
Xem xét tính áp dụng của môi trường đo;
Nhiệt độ môi trường và nhiệt độ trung bình phải phù hợp với thông số kỹ thuật của sản phẩm;
Có đủ không gian để lắp đặt điện an toàn.
5.2 Phương pháp lắp đặt và niêm phong máy phát: dây thẳng, bề mặt niêm phong sử dụng vòng niêm phong
Sợi dây nội bộ lắp đặt:
Độ sâu sợi nội bộ của thiết bị phát sóng phải lớn hơn chiều dài sợi.
5.3 Hệ thống điện của máy phát
Các sản phẩm phù hợp cắm là một cắm chống nước. Để đảm bảo mức độ bảo vệ sản phẩm, hãy chắc chắn khóa đầu nối trong khi kết nối điện.
Nguồn cung cấp điện: Xem nhãn sản phẩm để biết chi tiết (nhiệm vụ của nguồn cung cấp điện phải đáp ứng các yêu cầu của các tiêu chuẩn có liên quan và hệ thống cung cấp điện phải đáng tin cậy.) Máy phát điện chống nổ an toàn về bản chất được cung cấp bởi một hàng rào an toàn.
Yêu cầu kết nối điện: Chọn một cáp có đường kính phù hợp với tuyến cáp phích, và tuyến cáp và phích phải nguyên vẹn.
Yêu cầu kết nối điện: Xem nhãn sản phẩm để xác định hệ thống dây điện
Định nghĩa pin sản phẩm:
Màu đen: nguồn cung cấp năng lượng V+
Màu đỏ: tín hiệu ra ngoài (hệ thống hai dây)
6- Phân tích, bảo trì, làm sạch và sửa chữa
6.1 Phân tích sản phẩm
Máy phát được sử dụng ở những nơi nguy hiểm như độc hại, có hại, nhiệt độ cao và áp suất cao.
▶ Vui lòng làm theo các thông số kỹ thuật hoạt động có liên quan.
▶ Hãy đeo thiết bị bảo vệ cần thiết.
Máy truyền áp cần phải được áp suất và tắt, ngắt kết nối điện, và sử dụng một chìa khóa để loại bỏ nó.
6.2 Bảo trì
Máy phát không cần bảo trì trong khi sử dụng bình thường và chỉ được nhà sản xuất bảo trì.
Khi sử dụng máy phát chống nổ, hoạt động không đúng sẽ khiến hiệu suất chống nổ thất bại.
▶ Các sản phẩm chống nổ tự nhiên an toàn không được phép thay thế các thành phần hoặc cấu trúc mạch để tránh ảnh hưởng đến hiệu suất chống nổ của sản phẩm.
6.3 Làm sạch
Sử dụng chất tẩy rửa sai sẽ làm hỏng nhãn sản phẩm
▶ Đừng sử dụng chất tẩy rửa gây kích thích.
▶ Đừng sử dụng đồ dùng làm sạch có hại hoặc sắc nhọn.
▶ Đừng sử dụng vải trầy hoặc bọt biển.
Sử dụng nước sạch và các chất tẩy rửa truyền thống để làm sạch sản phẩm. Trước khi làm sạch, bộ truyền áp cần phải được áp suất và tắt.Xóa bề mặt của máy phát bằng một miếng vải ẩm mềm.
6.4 Sửa chữa
Các phương tiện dư thừa có thể gây thương tích cho người, thiệt hại tài sản và thiệt hại môi trường
Các môi trường còn lại trên bộ truyền áp bị tháo rời có thể gây hại cho nhân viên, môi trường và thiết bị.
▶ Với các chất nguy hiểm, bao gồm dữ liệu an toàn vật liệu của các phương tiện tương ứng.
Khi vận chuyển bộ truyền áp suất, vui lòng chú ý đến các điểm sau:
Tất cả các dụng cụ được giao không được chứa bất kỳ chất nguy hiểm nào (như axit, kiềm, dung dịch, vv) và phải được làm sạch trước khi trả lại.nên sử dụng bao bì gốc hoặc bao bì vận chuyển phù hợp.
6.5 Loại bỏ
Việc xử lý không đúng cách sản phẩm có thể gây hại cho môi trường.
Vui lòng xử lý các thành phần máy phát và vật liệu đóng gói theo cách tương thích với môi trường và phù hợp với các quy định xử lý chất thải quốc gia.
7. Những sai sót
Trong trường hợp có bất kỳ lỗi nào trong máy phát, trước tiên kiểm tra xem máy phát được cài đặt đúng từ kết nối áp suất và kết nối điện.
Các lỗi và giải pháp phổ biến là như sau:
| Phạm vi lỗi | Nguyên nhân | Giải pháp |
| Không có tín hiệu đầu ra | Cáp vỡ | Kiểm tra kết nối. |
| Tín hiệu vượt quá quy mô đầy đủ | Điện áp vượt quá giới hạn | Theo dõi phạm vi điện áp quá mức cho phép |
| Lỗi tín hiệu lớn | Nhiệt độ xung quanh vượt quá | Sử dụng trong phạm vi nhiệt độ cho phép |
| Áp suất thay đổi, đầu ra là không đổi | Thiệt hại của máy phát | Thay đổi bộ phát. |
| Nhảy tín hiệu | Nguồn nhiễu EMC tại chỗ, chẳng hạn như bộ chuyển đổi tần số | Sử dụng cáp bảo vệ |
