Thép không gỉ 17-4PH IP65-Hammer Union Pressure Transmitter với bảo vệ quá tải và tín hiệu đầu ra ADC 4-20m

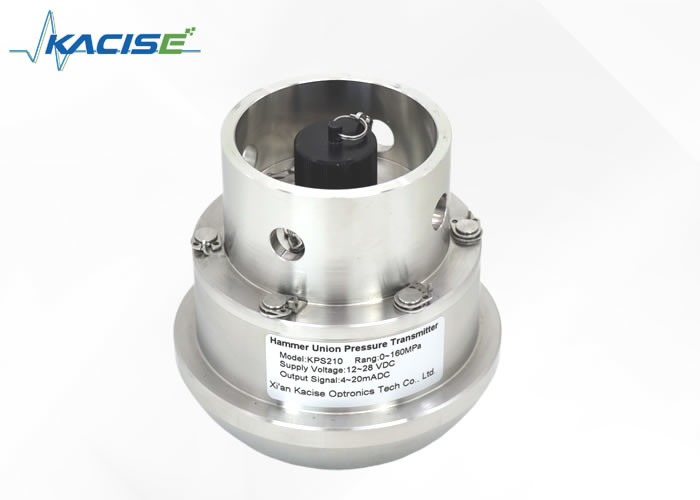

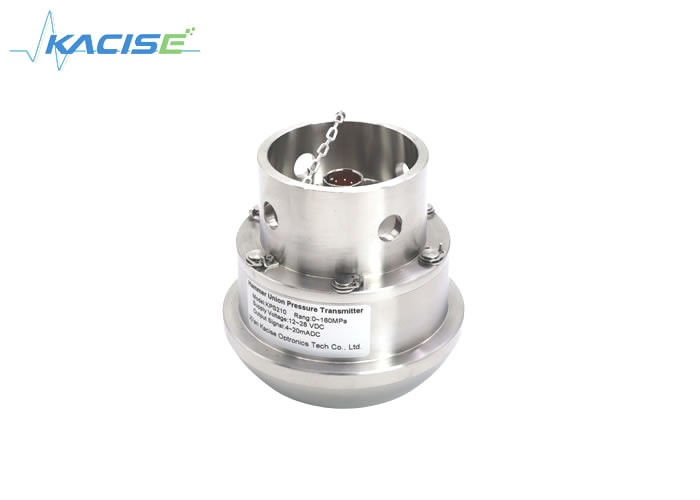

KPS210 Máy cảm biến áp suất Hammer Union

1.Lời giới thiệu

Máy truyền áp suất cao KPS210 là một sản phẩm mới tích hợp công nghệ tiên tiến nước ngoài và công nghệ sản xuất cảm biến trong nước.Đó là một kết tinh khác của công ty của chúng tôi giới thiệu và tiêu hóa công nghệ sản phẩm nước ngoài. Các cảm biến áp dụng nhập khẩu, chính xác cao, lớn kháng căng gauge và trong nước độc đáo công nghệ ngăn chắn. phạm vi đo lường của nó có thể đạt đến 160Mpa,và nó có các đặc điểm của phản ứng cao, độ chính xác cao, cấu trúc mạnh mẽ, chống ăn mòn, chống rung, hiệu suất cao và hiệu suất chi phí cao.

Sản phẩm này được sử dụng rộng rãi trong thiết bị khoan trong ngành công nghiệp dầu mỏ, đặc biệt là để đo áp suất cao của các phương tiện phá vỡ và ciment nhập khẩu.Nó là máy phát tín hiệu ưa thích để thay thế các sản phẩm nhập khẩu.

Loại chống nổ này đáp ứng các yêu cầu của tiêu chuẩn GB3836.1-2010 và GB3836.4-2010, và đã nhận được chứng chỉ chống nổ.

Sản phẩm chống nổ phù hợp cho các dịp có thể xuất hiện khí nổ. Các khu vực chống nổ tương ứng là Khu vực 1 và Khu vực 2, và khí đại diện điển hình của nó là propane.

2.Cách đo

3Các thông số kỹ thuật

4- vận chuyển, đóng gói và lưu trữ

4.1 Giao thông vận tải

Kiểm tra xem dụng cụ có bị hư hại trong quá trình vận chuyển hay không.

4.2 Bao bì và lưu trữ

Không tháo bao bì trước khi lắp đặt.

4.3 Điều kiện lưu trữ được phép:

Nhiệt độ lưu trữ: -40 ~ + 70 °C

Độ ẩm lưu trữ: 45% ~ 75% độ ẩm tương đối (không ngưng tụ)

5Ứng dụng

Các yếu tố nhạy cảm áp suất được sử dụng trong sản phẩm này truyền áp suất thông qua các áp suất nhạy cảm phân kính.

▶ Đừng chạm vào bên trong giao diện áp suất theo bất kỳ cách nào.

5.1 Chuẩn bị lắp đặt

Kiểm tra xem ngoại hình của máy phát có tốt không;

Bề mặt niêm phong của giao diện áp suất của máy phát là sạch sẽ và không bị hư hỏng;

Xem xét tính áp dụng của môi trường đo;

Nhiệt độ môi trường và nhiệt độ trung bình phải phù hợp với thông số kỹ thuật của sản phẩm;

Có đủ không gian để lắp đặt điện an toàn.

5.2 Phương pháp lắp đặt và niêm phong máy phát: Liên minh 2 ′′# 1502

5.3 Hệ thống điện của máy phát

Các sản phẩm phù hợp cắm là một cắm chống nước. Để đảm bảo mức độ bảo vệ sản phẩm, hãy chắc chắn khóa đầu nối trong khi kết nối điện.

Nguồn cung cấp điện: Xem nhãn sản phẩm để biết chi tiết (nhiệm vụ của nguồn cung cấp điện phải đáp ứng các yêu cầu của các tiêu chuẩn có liên quan và hệ thống cung cấp điện phải đáng tin cậy.) Máy phát điện chống nổ an toàn về bản chất được cung cấp bởi một hàng rào an toàn.

Yêu cầu kết nối điện: Chọn một cáp có đường kính phù hợp với tuyến cáp phích, và tuyến cáp và phích phải nguyên vẹn.

Yêu cầu kết nối điện: Xem nhãn sản phẩm để xác định hệ thống dây điện

Định nghĩa pin sản phẩm:

A (màu đỏ): nguồn điện V+

B (màu đen): đầu ra tín hiệu OUT (hệ thống hai dây)

C: trống

D: trống

E (màu vàng): thiết lập lại + (định chuẩn)

F (màu trắng): thiết lập lại - (định chuẩn)

5.4 Máy phát an toàn nội tại cho môi trường khí nổ

Khi các máy phát điện chống nổ an toàn được sử dụng trong môi trường khí nổ để kết nối điện,chúng nên được kết hợp với các rào cản an toàn để tạo thành một hệ thống chống nổ an toàn. Rào chắn an toàn và nguồn cung cấp điện được đặt trong một khu vực an toàn, và bộ phát an toàn nội tại được đặt trong một khu vực nguy hiểm.

5.5 Máy truyền an toàn nội tại cho môi trường khí nổ

Khi các máy phát điện chống nổ an toàn được sử dụng trong môi trường khí nổ để kết nối điện,chúng nên được kết hợp với các rào cản an toàn để tạo thành một hệ thống chống nổ an toàn. Các rào cản an toàn và nguồn cung cấp điện nên được đặt trong khu vực an toàn, và các máy phát tín hiệu an toàn nên được đặt trong khu vực nguy hiểm.

Hệ thống hai dây 4 ~ 20mADC đầu ra an toàn nội tại được hiển thị như sau:

Năng lượng phân tán tối đa được phép Cc = Co-Ci, độ cảm ứng phân tán tối đa được phép Lc = Lo-Li của cáp kết nối hệ thống giữa bộ phát và rào cản an toàn.

Năng lượng phân tán tối đa được phép Cc=Co-Ci,

Độ cảm ứng phân tán tối đa được cho phép Lc = Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤Ui Io≤I Po≤I

Rào cản an toàn có thể được người dùng lựa chọn tự do, miễn là các thông số đáp ứng các yêu cầu trên và có chứng chỉ chống nổ.Việc lắp đặt và sử dụng hàng rào an toàn phải được thực hiện theo hướng dẫn sử dụng hàng rào an toàn.

6.Hỗ trợ và Dịch vụ:

Sản phẩm cảm biến áp suất chính xác của chúng tôi đi kèm với hỗ trợ kỹ thuật toàn diện và dịch vụ để đảm bảo rằng bạn có trải nghiệm tốt nhất với sản phẩm của chúng tôi.Dịch vụ hỗ trợ của chúng tôi bao gồm hướng dẫn cài đặtMục tiêu của chúng tôi là để đảm bảo rằng bạn có được nhiều nhất từ sản phẩm cảm biến áp suất chính xác của chúng tôi và đạt được kết quả mong muốn của bạn.

7Bao bì và vận chuyển:

Bao bì sản phẩm

• 1 Cảm biến áp suất chính xác
• Sổ tay người dùng
• Lớp phủ bọt bảo vệ

Vận chuyển:

• Được vận chuyển bằng đường hàng hóa mặt đất tiêu chuẩn
• Thời gian giao hàng dự kiến: 5-7 ngày làm việc
• Thông tin theo dõi sẽ được cung cấp qua email
