Place of Origin:
China (Mainland)
Hàng hiệu:
Kacise
Chứng nhận:
certificate of explosion-proof, CE
Model Number:
KPT1000-DP

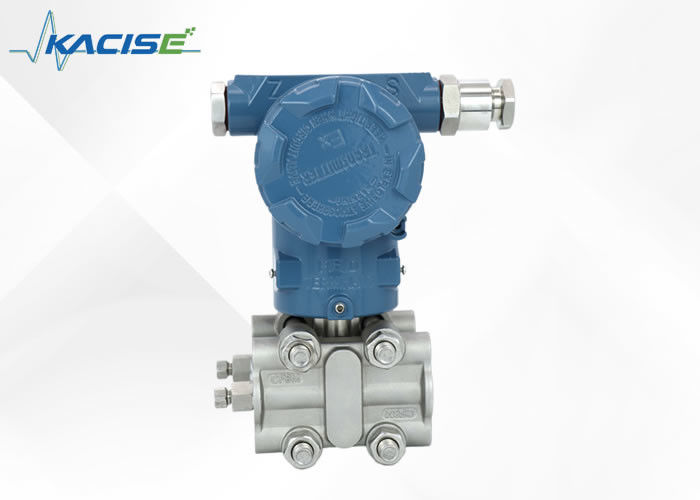

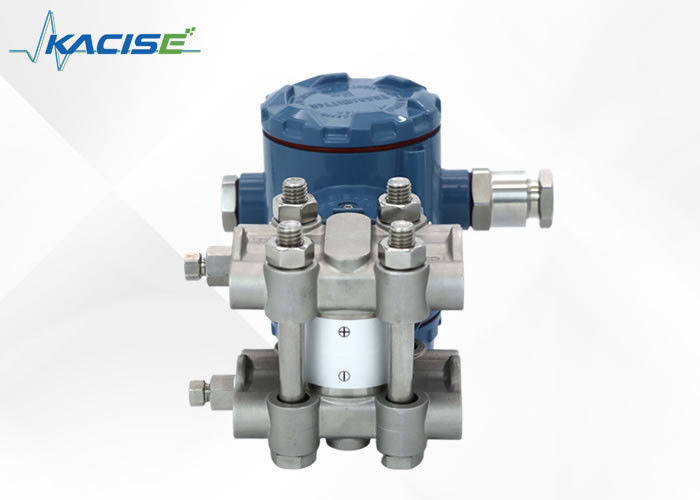

Máy phát áp suất vi sai silicon đơn tinh thể KPT1000-DP sử dụng chip cảm biến silicon đơn tinh thể được làm bằng công nghệ MEMS tiên tiến của Đức, cấu trúc màng đôi và công nghệ sản xuất tinh tế để đạt được độ chính xác cao và độ ổn định cực cao của sản phẩm. Mô-đun xử lý tín hiệu thông minh nhúng đạt được sự kết hợp hoàn hảo giữa bù áp suất và nhiệt độ, mang lại độ chính xác đo đáng tin cậy và độ ổn định lâu dài tuyệt vời trong phạm vi thay đổi áp suất tĩnh và nhiệt độ rộng.
Máy phát áp suất vi sai silicon đơn tinh thể KPT1000-DP có thể được sử dụng để đo mức chất lỏng, mật độ và áp suất của chất lỏng, khí hoặc hơi nước và chuyển đổi nó thành đầu ra tín hiệu dòng điện 4-20mA DC (giao tiếp HART chồng chất);
Cấu hình chức năng cài đặt tham số từ xa và cục bộ được thực hiện thông qua các nút bảng điều khiển và giao tiếp Hart hoặc RS485.
| Người mẫu | Máy phát áp suất chênh lệch độ chính xác cao KPT1000-DP | |||||||||
| Phương tiện đo | Đo áp suất của chất lỏng, khí hoặc hơi nước | |||||||||
| Loại đo | Đo chênh lệch áp suất, đo áp suất tuyệt đối | |||||||||
| Tín hiệu đầu ra |
Tín hiệu số giao thức 4 ~ 20mA + HART Tín hiệu cổng nối tiếp RS485 |
|||||||||
| Phạm vi đo | Mã phạm vi | 0B | 0C | 0E | 0F | 0G | ||||
| Phạm vi | (0~0,6)KPa~6KPa | (0~2)KPa~40KPa | (0~2,5)KPa~250KPa | (0~10)KPa~1MPa | (0~30)KPa~3MPa | |||||
| Tỷ lệ nén được đề xuất | 10:1 | 20:1 | 100:1 | 100:1 | 100:1 | |||||
| Độ chính xác tham chiếu | ±0,05% | Nếu TD>10 (TD=phạm vi tối đa/phạm vi điều chỉnh), thì: | ±(0,005*TD)% | Nếu phạm vi là tích 0B, TD>6, thì: | / | |||||
| ±0,075% | ±(0,0075*TD)% | ±(0,125*TD)% | ||||||||
| ±0,1% | ±(0,01*TD)% | ±(0,166*TD)% | ||||||||
| Hiệu ứng nhiệt độ môi trường |
Tổng tác động ở (-25~+65)oC là: ±(0,15*TD+0,05)%*Span Tổng tác động ở (-40~-25)oC và (+65~+85)oC là: ±(0,2*TD+0,05)%*Khoảng cách |
|||||||||
| Hiệu ứng quá áp | ±0,1%*Khoảng cách | |||||||||
| Hiệu ứng áp suất tĩnh | ±(0,05%URL+0,075%Span)/10MPa | |||||||||
| Ổn định lâu dài | ±0,15%URL/10 năm | |||||||||
| Hiệu ứng cung cấp điện | ±0,001%/10V(12~36)VDC, không đáng kể | |||||||||
| Giới hạn phạm vi | Nó có thể được điều chỉnh tùy ý trong giới hạn trên và dưới của phạm vi. Nên chọn mã phạm vi có tỷ lệ phạm vi thấp nhất có thể để tối ưu hóa các đặc tính hiệu suất. | |||||||||
| Không cài đặt | Phạm vi hiệu chuẩn ≥ Phạm vi tối thiểu | |||||||||
| Hiệu ứng vị trí lắp đặt | Việc thay đổi vị trí lắp đặt song song với bề mặt màng ngăn sẽ không gây ảnh hưởng đến điểm 0. Nếu vị trí lắp đặt không song song với bề mặt màng ngăn thì có thể loại bỏ bằng cách hiệu chuẩn. Không ảnh hưởng đến phạm vi | |||||||||
| Dòng báo động | Ngoại tuyến | 3,6mA | ||||||||
| Trực tuyến | 21mA | |||||||||
| Điện trở cách điện | 100MΩ trở lên nối đất (DC 500V) | |||||||||
| cường độ cách nhiệt | Nối đất AC 500V 50/60Hz, 1 phút | |||||||||
| Thời gian đáp ứng | Hằng số giảm chấn của thành phần bộ khuếch đại là 0,1S và hằng số thời gian của cảm biến là: (0,1~1,6)S, tùy thuộc vào phạm vi và tỷ lệ phạm vi. Hằng số thời gian điều chỉnh bổ sung là: (0,1~60)S. Tác động đến đầu ra phi tuyến (chẳng hạn như hàm căn bậc hai) phụ thuộc vào hàm này và có thể được tính toán tương ứng. | |||||||||
| Nhiệt độ môi trường xung quanh | -40~+85oC Có màn hình hiển thị: -20~+65oC | |||||||||
| Nhiệt độ bảo quản | -40~+125oC | |||||||||
| nhiệt độ bảo quản | -40~+85oC Có màn hình hiển thị: -20~+65oC | |||||||||
| Áp suất làm việc (dầu silicon) | 16MPa 25MPa 42MPa ba cấp độ | |||||||||
| Giới hạn áp suất tĩnh | Từ áp suất tuyệt đối 3,5KPa đến áp suất định mức, áp suất bảo vệ có thể lớn hơn 1,5 lần áp suất định mức và áp dụng đồng thời cho cả hai phía của máy phát | |||||||||
| Cơ hoành cách ly | Thép không gỉ 316L, Hastelloy C-276, Tantalum, mạ vàng | |||||||||
| Xử lý vật liệu kết nối | Thép không gỉ 304, 316 tùy chọn | |||||||||
| Các loại hạt và bu lông | Thép không gỉ (A2-70), thép cacbon mạ kẽm (12.8) | |||||||||
| Vỏ máy phát |
Hợp kim nhôm + nhựa epoxy (phun bề mặt) Thép không gỉ |
|||||||||
| Vòng đệm | Cao su Nitrile-Butadiene (NBR), Cao su Flo hóa (FKM), Polytetrafluoroethylene (PTFE) | |||||||||
| điền | Dầu silicon, dầu ăn, dầu FL | |||||||||
| Quá trình kết nối | Cả hai đầu của mặt bích kết nối quy trình đều có ren trong NPT1/4 và UNF7/16 | |||||||||
| Mức độ bảo vệ | IP65, IP67 (chống cháy nổ) | |||||||||
| Cân nặng | 2,6Kg (không có giá đỡ, phụ kiện kết nối xử lý) | |||||||||
Điều kiện cung cấp điện và tải:
| ① | + | Thiết bị đầu cuối cung cấp điện và đầu ra truyền thông kỹ thuật số HART |
| ② | - | |
| ② | - | Thiết bị đầu cuối dây chỉ báo bên ngoài (ampe kế) |
| ③ | + |
Sản phẩm Cảm biến áp suất chính xác của chúng tôi được hỗ trợ bởi các dịch vụ và hỗ trợ kỹ thuật toàn diện để đảm bảo rằng bạn có trải nghiệm tốt nhất có thể. Đội ngũ chuyên gia của chúng tôi sẵn sàng giải đáp mọi thắc mắc của bạn về sản phẩm, từ lắp đặt đến vận hành. Chúng tôi cũng cung cấp dịch vụ bảo trì và sửa chữa để giữ cho cảm biến của bạn hoạt động tối ưu. Ngoài ra, chúng tôi còn cung cấp các dịch vụ hiệu chuẩn và tùy chỉnh để đáp ứng nhu cầu cụ thể của bạn. Hãy tin tưởng chúng tôi sẽ cung cấp sự hỗ trợ và dịch vụ bạn cần để tận dụng tối đa Cảm biến áp suất chính xác của bạn.
