Place of Origin:
China (Mainland)
Hàng hiệu:
Kacise
Chứng nhận:
certificate of explosion-proof, CE
Model Number:
KPT1000-DP
KPT1000-DPKhả năng phân biệt thông minh Silicon đơn tinh thể
Máy truyền áp suất
1.Lời giới thiệu

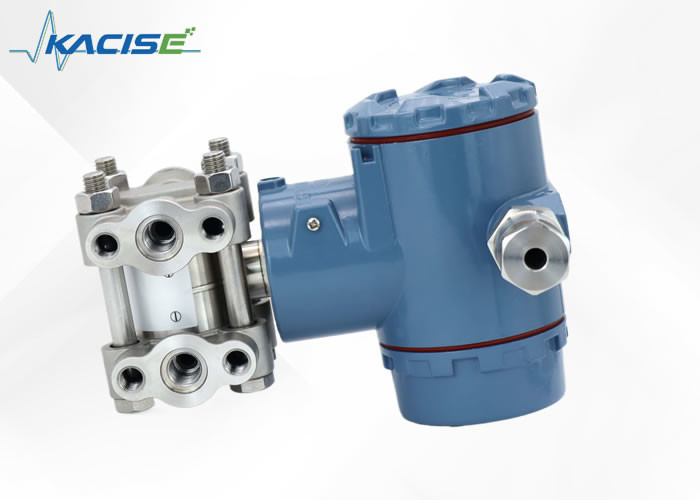

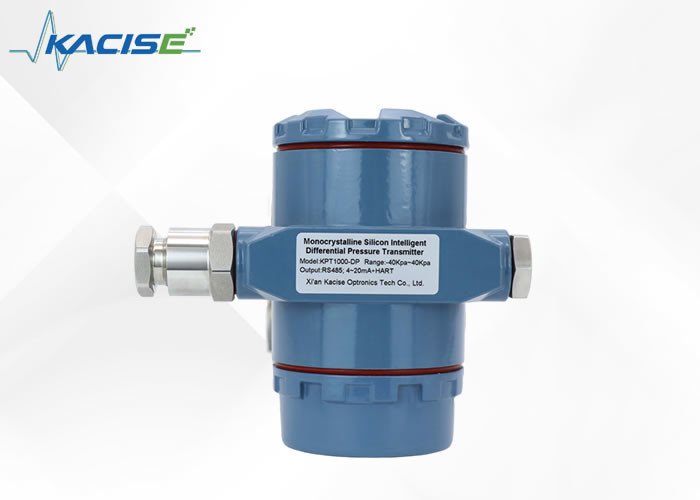

Máy truyền áp suất chênh lệch silic đơn tinh thể KPT1000-DP sử dụng một chip cảm biến silic tinh thể duy nhất được làm bằng công nghệ MEMS tiên tiến của Đức, một cấu trúc phân vùng kép,và công nghệ sản xuất tinh tế để đạt được độ chính xác cao và độ ổn định cực cao của sản phẩmCác mô-đun xử lý tín hiệu thông minh nhúng đạt được sự kết hợp hoàn hảo của áp suất và nhiệt độ bù đắp,cung cấp độ chính xác đo lường đáng tin cậy và ổn định lâu dài tuyệt vời dưới một phạm vi rộng áp suất tĩnh và thay đổi nhiệt độ.
Máy truyền áp suất chênh lệch silic đơn tinh thể KPT1000-DP có thể được sử dụng để đo mức độ, mật độ và áp suất của chất lỏng, khí hoặc hơi nước,và chuyển đổi nó thành một 4-20mA DC (đối tác HART chồng lên nhau) đầu ra tín hiệu hiện tại;
Cấu hình chức năng cài đặt tham số từ xa và địa phương được thực hiện thông qua các nút truyền thông và bảng điều khiển Hart hoặc RS485.
2.Các đặc điểm
3Ứng dụng
| Mô hình | Máy truyền áp độ khác biệt chính xác cao KPT1000-DP | |||||||||
| Phương tiện đo | Đo áp suất của chất lỏng, khí hoặc hơi | |||||||||
| Loại đo | đo áp suất khác biệt, đo áp suất tuyệt đối | |||||||||
| Tín hiệu đầu ra |
4 ~ 20mA + tín hiệu kỹ thuật số giao thức HART Tín hiệu cổng hàng loạt RS485 |
|||||||||
| Phạm vi đo | Mã phạm vi | 0B | 0C | 0E | 0F | 0G | ||||
| Phạm vi | (0~0.6) KPa~6KPa | (0~2)KPa~40KPa | (0 ~ 2.5) KPa ~ 250 KPa | (0~10) KPa~1MPa | (0 ~ 30) KPa ~ 3MPa | |||||
| Tỷ lệ nén khuyến cáo | 10:1 | 20:1 | 100:1 | 100:1 | 100:1 | |||||
| Độ chính xác tham chiếu | ± 0,05% | Nếu TD>10 (TD = phạm vi tối đa/khu vực điều chỉnh), sau đó: | ± 0,005*TD) % | Nếu phạm vi là 0B sản phẩm, TD> 6, sau đó: | / | |||||
| ± 0,075% | ± 0,0075*TD) % | ± 0,125*TD) % | ||||||||
| ± 0,1% | ± 0,01*TD) % | ± 0,166*TD) % | ||||||||
| Hiệu ứng nhiệt độ môi trường |
Tổng tác động ở (-25 ~ + 65) °C là: ±(0,15*TD+0,05) %*Span Tổng tác động ở (-40~-25) °C và (+65~+85) °C là: ±(0.2*TD+0.05) %*Span |
|||||||||
| Hiệu ứng áp suất quá mức | ± 0,1%*Span | |||||||||
| Hiệu ứng áp suất tĩnh | ± ((0,05%URL+0,075%Span)/10MPa | |||||||||
| Tính ổn định dài hạn | ±0,15%URL/10 năm | |||||||||
| Hiệu ứng cung cấp điện | ± 0,001%/10V ((12~36) VDC, không đáng kể | |||||||||
| Giới hạn phạm vi | Nó có thể được điều chỉnh tùy ý trong giới hạn trên và dưới của phạm vi. | |||||||||
| Cài đặt bằng không | Phạm vi hiệu chuẩn ≥ Phạm vi tối thiểu | |||||||||
| Hiệu ứng vị trí lắp đặt | Việc thay đổi vị trí lắp đặt song song với bề mặt ngăn không gây ảnh hưởng đến điểm không. Nếu vị trí lắp đặt không song song với bề mặt ngăn,nó có thể được loại bỏ bằng cách hiệu chuẩnKhông ảnh hưởng đến phạm vi. | |||||||||
| Điện báo động | Offline | 3.6mA | ||||||||
| Trên mạng | 21mA | |||||||||
| Kháng cách nhiệt | 100MΩ hoặc nhiều hơn với mặt đất (DC 500V) | |||||||||
| Độ bền cách nhiệt | Để nối đất AC 500V 50/60Hz, 1 phút | |||||||||
| Thời gian phản ứng | Hằng số damping của bộ phận khuếch đại là 0,1S, và hằng số thời gian cảm biến là: (0.1~1.6)S, tùy thuộc vào phạm vi và tỷ lệ phạm vi. Hằng số thời gian điều chỉnh bổ sung là: (0.1~60)S.Tác động đến đầu ra phi tuyến tính (như hàm gốc vuông) phụ thuộc vào hàm này và có thể được tính theo đó. | |||||||||
| Nhiệt độ môi trường | -40~+85°C Với màn hình: -20~+65°C | |||||||||
| Nhiệt độ lưu trữ | -40 ~ + 125 °C | |||||||||
| nhiệt độ lưu trữ | -40~+85°C Với màn hình: -20~+65°C | |||||||||
| Áp suất làm việc (dầu silicon) | 16MPa 25MPa 42MPa ba cấp | |||||||||
| Giới hạn áp suất tĩnh | Từ áp suất tuyệt đối 3,5KPa đến áp suất định giá, áp suất bảo vệ có thể lớn hơn 1,5 lần áp suất định giá và được áp dụng cho cả hai bên của máy phát cùng một lúc | |||||||||
| Phân kính cách ly | Thép không gỉ 316L,Hastelloy C-276,Tantalum,bọc vàng | |||||||||
| Vật liệu kết nối quy trình | Thép không gỉ 304, 316 tùy chọn | |||||||||
| Các loại hạt và cọc | Thép không gỉ (A2-70), thép carbon galvanized (12.8) | |||||||||
| Bộ chứa máy phát |
Hợp kim nhôm + nhựa epoxy (bụi phun bề mặt) Thép không gỉ |
|||||||||
| Nhẫn niêm phong | Nhựa cao su Nitrile-Butadiene ((NBR), Nhựa cao su Fluorinated ((FKM), Polytetrafluoroethylene (PTFE) | |||||||||
| Lấp đầy | Dầu silicone, dầu ăn, dầu FL | |||||||||
| Kết nối quy trình | Cả hai đầu của sợi dây chuyền kết nối quy trình đều có các sợi nội bộ NPT1/4 và UNF7/16 | |||||||||
| Mức độ bảo vệ | IP65, IP67 (kháng nổ) | |||||||||
| Trọng lượng | 2.6Kg (không bao gồm hỗ trợ gắn, phụ kiện kết nối quy trình) | |||||||||
Điều kiện cung cấp điện và tải:
5- Đường dây
| ① | + | Các thiết bị đầu cuối đầu ra truyền thông kỹ thuật số HART |
| ② | - | |
| ② | - | Các đầu dây dẫn chỉ số bên ngoài (ammeter) |
| ③ | + |
6-Kích thước
7.Hỗ trợ và Dịch vụ
Sản phẩm cảm biến áp suất chính xác của chúng tôi được hỗ trợ bởi hỗ trợ kỹ thuật toàn diện và dịch vụ để đảm bảo rằng bạn có trải nghiệm tốt nhất có thể.Nhóm chuyên gia của chúng tôi sẵn sàng trả lời bất kỳ câu hỏi nào bạn có thể có về sản phẩmChúng tôi cũng cung cấp dịch vụ bảo trì và sửa chữa để giữ cho cảm biến của bạn hoạt động tối ưu.chúng tôi cung cấp dịch vụ hiệu chuẩn và tùy chỉnh để đáp ứng nhu cầu cụ thể của bạnHãy tin tưởng chúng tôi để cung cấp hỗ trợ và dịch vụ bạn cần để tận dụng tối đa cảm biến áp suất chính xác của bạn.
8Bao bì và vận chuyển
Bao bì sản phẩm
Vận chuyển:
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
