1.Lời giới thiệu
1.1 Nguyên tắc đo
Bộ đo lưu lượng Doppler siêu âm là một máy chủ thu thập tốc độ lưu lượng, mực nước và nhiệt độ của bộ đo lưu lượng Doppler siêu âm thông qua RS485,và đầu vào các thông số kênh khác nhau theo tình hình thực tế trên trang webVùng lưu lượng nước S (m2) được tính bằng các tham số kênh và mức nước thu thập được H (m),và tốc độ dòng chảy tức thời (Q = V * S) được tính bằng cách nhân diện tích dòng chảy nước và tốc độ dòng chảy V (m / s), và dòng chảy tích lũy được tính bằng cách nhân dòng chảy với thời gian tích lũy.
Từ đây chúng ta có thể biết:Q=V*S
Tỷ lệ lưu lượng tức thời * sự khác biệt thời gian = Tỷ lệ lưu lượng tích lũy
1.2 Thành phần
Bộ đo lưu lượng KDF1000 là một sản phẩm đo tốc độ và lưu lượng nước trong nước tự nhiên, kênh hoặc đường ống.
Bộ đo lưu lượng được chia thành hai phần: cảm biến và máy chủ, được kết nối bằng cáp.
Nó có thể đo tốc độ và dòng chảy của nước trong các kênh và sông, và mực nước cao hơn 20 cm so với phần trên của cảm biến.
Nó có thể đo tốc độ và dòng chảy của nước trong đường ống và ống thoát nước. Mức nước phải cao hơn 20 cm so với đỉnh của cảm biến và đường kính bên trong của đường ống phải ≥ 500 mm.
2.Các thông số kỹ thuật
| Nguồn cung cấp điện |
Phạm vi cung cấp điện: 10,8VDC ∼ 26,4VDC; RS485 12V tiêu thụ điện: 88mA±1mA (khoảng 1,06W) RS485 24V tiêu thụ điện: 52mA±1mA (khoảng 1.25W) RS485 + 4 ¢ 20mA 12V tiêu thụ điện: 110 mA ± 1mA (khoảng 1,32W) RS485 + 4 ¢ 20mA 24V tiêu thụ điện: nguồn điện 24V mà không có đầu ra mA |
| Đặc điểm đầu ra | Giao thức tiêu chuẩn RS485/ModBus; 4~20mA (không có mặc định của nhà máy) |
| Hiệu suất đo |
Phạm vi dòng chảy: 1L/s~99999.99m3/h; Phạm vi độ sâu nước: 0,02 ~ 3m, 0,02 ~ 10m (làm ơn xác nhận độ sâu nước tối đa trước khi đặt hàng); Giao diện hiển thị 1: Mức nước, dòng chảy tức thời, dòng chảy tích lũy; Giao diện hiển thị 2: Mức nước, dòng chảy, diện tích cắt ngang, nhiệt độ; Độ phân giải dòng chảy: 0,0001L/s. |
| Tính chất vật lý |
Vật liệu vỏ tách: ABS, vật liệu cảm biến: POM; Mức độ bảo vệ cảm biến: IP68; Mức độ bảo vệ máy phát: IP65; Cáp giữa cảm biến: cáp được bảo vệ 4 lõi với ống dẫn không khí, chiều dài mặc định của nhà máy là 10 mét, đường kính dây 8mm (đường dài dây khác cần được tùy chỉnh). |
| Môi trường làm việc |
Nhiệt độ hoạt động: 0 ∼ 60 °C (không đóng băng); Nhiệt độ lưu trữ: -20~80°C; |
3-Kích thước
3.1 Hình ảnh sản phẩm

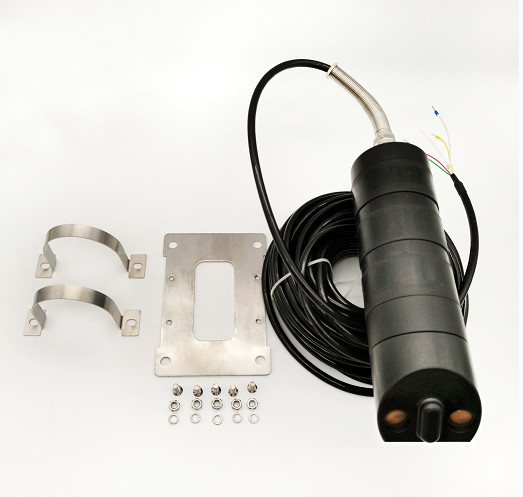

Hình ảnh vật lý của cảm biến (bao gồm tất cả các phụ kiện)

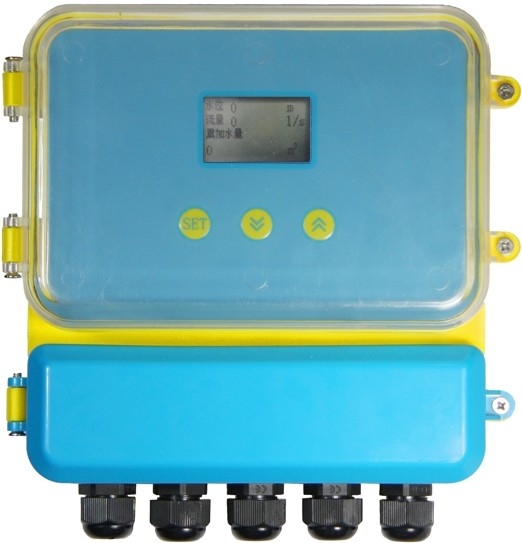

Hình ảnh vật lý của máy đo lưu lượng Doppler siêu âm (màu chủ)
3.2 Kích thước cấu trúc
4Hướng dẫn cài đặt
4.1 Sơ đồ lắp ráp
Có bốn tấm cố định trong phụ kiện nhà máy. Xin xem hình. Sau khi cố định, nó có thể được cài đặt trên hộp nhạc cụ hoặc bảng gỗ.
| Danh sách phụ kiện của nhà máy đo lưu lượng Doppler siêu âm | |||
| Không. | Tên | Mô hình/Chi tiết kỹ thuật | số tiền |
| 1 | Máy đo lưu lượng Doppler siêu âm | 1 | |
| 2 | Cảm biến dòng chảy Doppler siêu âm | 1 | |
| 3 | (bao gồm phụ kiện nhà máy cảm biến) | 1 | |
| 4 | Đĩa đệm gắn | M6*16 | 4 |
| 5 | Vít máy đầu phẳng | 2 | |
| 6 | Máy kẹp | 4 | |
| 7 | Máy đệm gắn | M4*12 | 4 |
| 8 | Các loại vít tự đập đầu tròn chéo | M4*25 | 4 |
4.2 Sợi dây

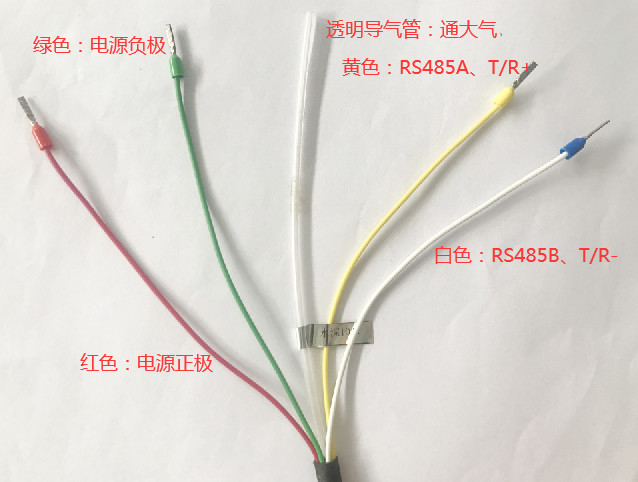

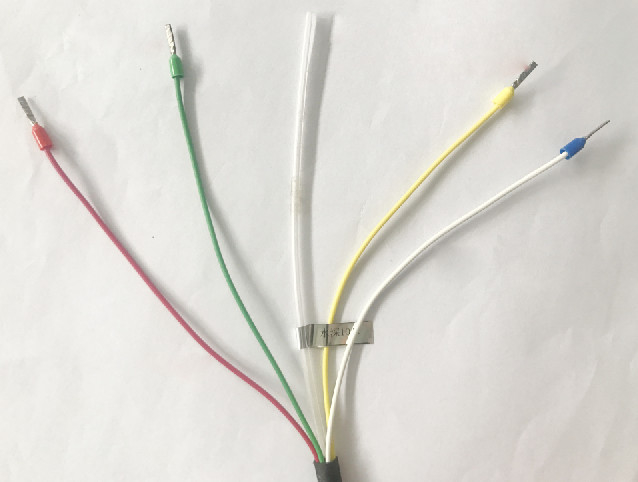

Bộ đo lưu lượng Doppler siêu âm và sơ đồ kết nối máy chủ
