Máy truyền áp suất khác biệt không dây Điện hành động 562mA, Tần số phát thải Vs Nhiệt độ ± 3ppm

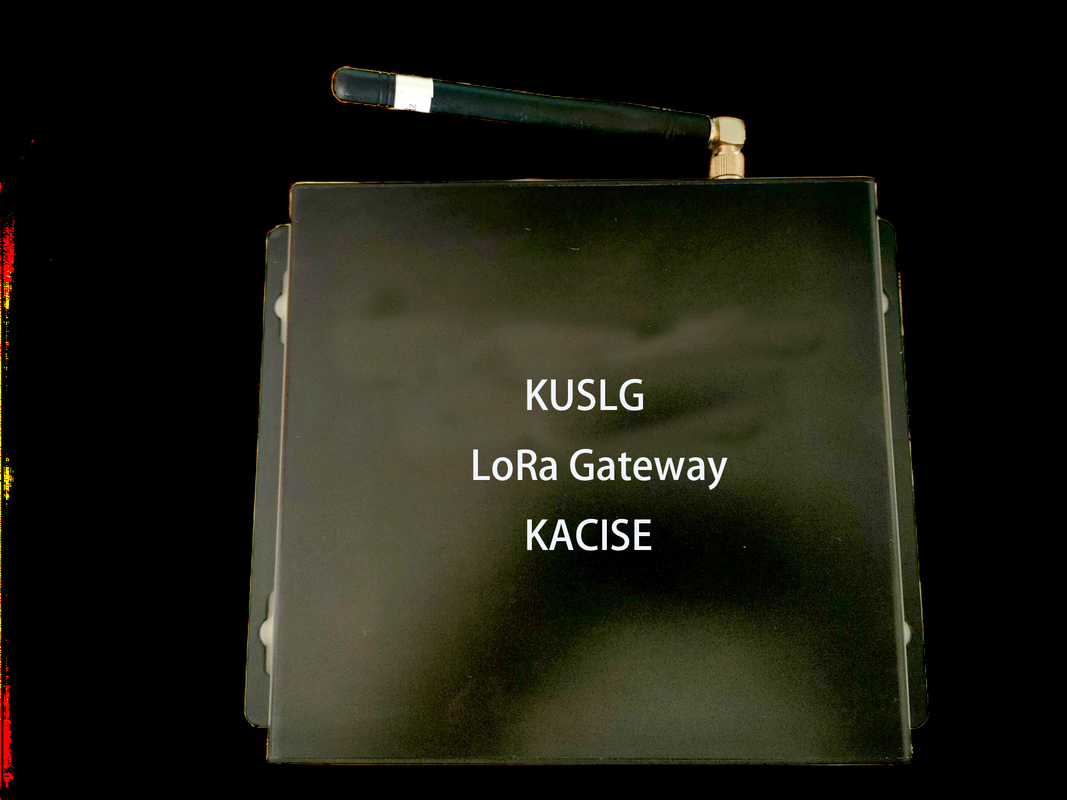

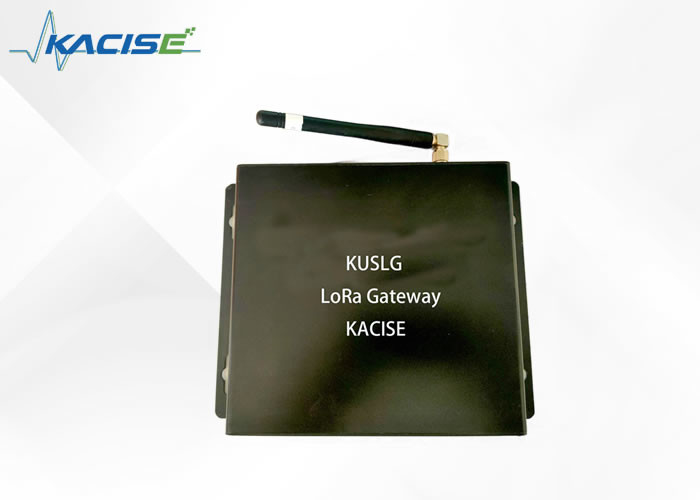

Cổng LoRa

1.Giới thiệu

LoRa là công nghệ truyền thông phổ rộng không dây và LoRaWAN là giao thức truyền thông dựa trên LoRa.

Như thể hiện trong hình trên, LoRaWAN định nghĩa Node, Gateway và Server, tổng cộng là 3 thực thể, đồng thời, định nghĩa giao diện truyền thông giữa các thực thể và để đảm bảo "kết nối" các sản phẩm của các nhà sản xuất toàn cầu, giao thức LoRaWAN (hiện tại, phiên bản mới nhất là V1.0.2) và các băng tần của các quốc gia (khu vực) khác nhau được tiết lộ.

LoRaWAN đã trở thành một trong những tiêu chuẩn công nghiệp cho Internet vạn vật với tính "chuẩn, mở, miễn phí và an toàn" và người ta tin rằng nó sẽ thành công như giao thức IP cách đây 30 năm.

2.Tính năng

• Hỗ trợ các tham số web, giúp cải thiện đáng kể tính dễ sử dụng và tính ổn định.
• Đa kênh: Dựa trên chip SX1302, 8 kênh, tối đa 10.000 nút LoRa.
• Khoảng cách xa: Môi trường mở có thể bao phủ một khu vực có bán kính 5km.
• Thích ứng: Hỗ trợ ADR, tốc độ cao hơn, tiêu thụ năng lượng thấp hơn, dễ dàng mở rộng.
• Khả năng tương thích: Hoàn toàn tương thích với LoRaWAN, "có thể tương tác" với các thiết bị từ nhiều nhà sản xuất khác nhau.
• Chất lượng cao: nền tảng ARM cấp công nghiệp, hiệu quả và ổn định, dựa trên hệ thống Linux, hoàn thiện và dễ sử dụng.

3.Thông số kỹ thuật

4. Cung cấp điện và lắp đặt

Như minh họa trong hình bên dưới, hãy sử dụng "Bộ đổi nguồn 12V" (phụ kiện cổng kết nối) để cấp nguồn cho "Cổng kết nối" và kết nối với Internet/Mạng nội bộ thông qua "Bộ định tuyến".

5.Kích thước

6.Tỷ lệ và tần suất

6.1 Khoảng cách nhạy cảm tốc độ

Như thể hiện trong bảng dưới đây, trạm gốc hỗ trợ 6 tốc độ truyền thông. Tốc độ càng cao thì khoảng cách truyền thông hiệu quả càng gần và tốc độ càng thấp thì khoảng cách truyền thông hiệu quả càng xa.

Để đơn giản hóa việc sử dụng, tốc độ truyền thông được thiết lập động bởi máy chủ và các quy tắc của nó là: nút gần trạm gốc và tín hiệu tốt, tốc độ cao được áp dụng và nút xa trạm gốc và tín hiệu yếu, tốc độ thấp được sử dụng. Điều này được gọi là ADR (Adaptive Data

Công nghệ (Tốc độ).

6.2 Chỉ báo tín hiệu LoRa

Giá trị cường độ trường RSSI: giá trị bình thường -120 ~ -10 dBm, dưới -125 dBm tỷ lệ mất gói tin sẽ cao hơn.

SNR: Giá trị giới hạn -20 dB.

6.3 Tần suất giao tiếp

7 Giao tiếp với các nút

Nhìn chung, trạm gốc và nút giao tiếp tốt. Nếu giao tiếp không thành công, hãy khắc phục sự cố theo thứ tự sau:

8. Định nghĩa giao diện

Trạm gốc tuân thủ nghiêm ngặt tiêu chuẩn LoRaWAN GSID (Định nghĩa giao diện cổng vào máy chủ).

Nói chung, miễn là 3 tham số sau được thiết lập, cơ sở

trạm có thể được kết nối với "bất kỳ" Máy chủ LoRaWAN nào.

1) server_address (Giải thích: địa chỉ tên miền của máy chủ, ví dụ

router.cn.thethings.network)

2) serv_port_up (Giải thích: Cổng UDP được cơ sở tải lên máy chủ

trạm, mặc định là 1700)

3) serv_port_down (Giải thích: Máy chủ chuyển xuống cổng UDP của

trạm gốc, mặc định là 1700)

Giao thức ngăn xếp của LoRaWAN GSID được hiển thị trong hình sau

9. Các vấn đề thường gặp và giải pháp

H: Tại sao tỷ lệ mất gói tin giữa các trạm gốc và các nút lại cao?

A: Vui lòng kiểm tra xem ăng-ten đã được lắp đặt và khớp đúng chưa.

Trạm gốc <--> cho dù môi trường mạng Internet/intranet của

Máy chủ hoạt động mượt mà.

Cho dù môi trường tiếp nhận có khắc nghiệt không, chẳng hạn như: có nhiều chướng ngại vật

dày đặc và có nguồn nhiễu mạnh.

Liệu nút có bật ADR để giảm nhiễu đồng kênh hay không.

H: Tôi cần lưu ý điều gì khi thực hiện bài kiểm tra khoảng cách?

A: Các trạm gốc và nút phải cách nhau hơn 10 mét

khả thi.

Trạm gốc trong nhà Lắp đặt nút ăng-ten "sợi thủy tinh" <--> để loại bỏ

ăng ten

Trạm gốc trong nhà Cài đặt ăng-ten "keo dính" <--> nút để cài đặt "keo dính"

Ăng-ten "stick"

H: Chất lượng truyền thông 4G kém và tỷ lệ mất gói tin cao.

A: Vui lòng kiểm tra xem ăng-ten 4G đã được lắp đặt đúng cách và khớp chưa.

Kiểm tra chất lượng tín hiệu 4G tại địa phương của bạn.

10.Thông số cấu hình

Bước 1: Chuẩn bị môi trường mạng của bạn

Giá trị mặc định của trạm gốc là 192.168.1.99, vui lòng đặt PC thành 192.168.1.100 và kết nối trạm gốc và PC trực tiếp thông qua cáp mạng.

Nếu bạn muốn trạm gốc được kết nối trực tiếp với Máy chủ LoRaWAN trong mạng LAN, bạn có thể đặt trạm gốc thành IP tĩnh, lúc này, hãy đảm bảo ghi lại địa chỉ IP (như trong hình trên 172.16.0.123), nếu không, PC sẽ không kết nối được với trạm gốc!

Nguyên tắc: Máy tính có tham số cấu hình phải nằm trên cùng phân đoạn mạng với trạm gốc (ví dụ: 192.168.0.x hoặc 172.16.0.x).

Bước 2: Đăng nhập vào trạm gốc bằng trình duyệt

Nhập địa chỉ IP của trạm gốc, user=guest, password=rimelink và nhấp vào "Đăng nhập".

Bước 3: Cấu hình các thông số

Cài đặt hỗ trợ: địa chỉ máy chủ và cổng, tần số, nguồn điện, địa chỉ IP. Nhấp vào "OK" và nó sẽ có hiệu lực ngay lập tức!.

11.Xem nhật ký

Chẩn đoán 1: Nút có báo cáo dữ liệu không

Các gói RF được nhận bởi bộ tập trung:131<-- Đã nhận được 131 gói LoRa

Chẩn đoán 2: Máy chủ có phản hồi gói tin bắt tay Gateway không

(Bật tường lửa)

Đã gửi PULL_DATA:5(100,00%(đã xác nhận) <-- Trạm gốc và

máy chủ có 5 lần bắt tay bình thường

Chẩn đoán 3: Máy chủ có cung cấp dữ liệu nút không

Các gói RF được gửi đến bộ tập trung:2(46 byte) <--Trạm gốc truyền

hai gói tin LoRa đường xuống
