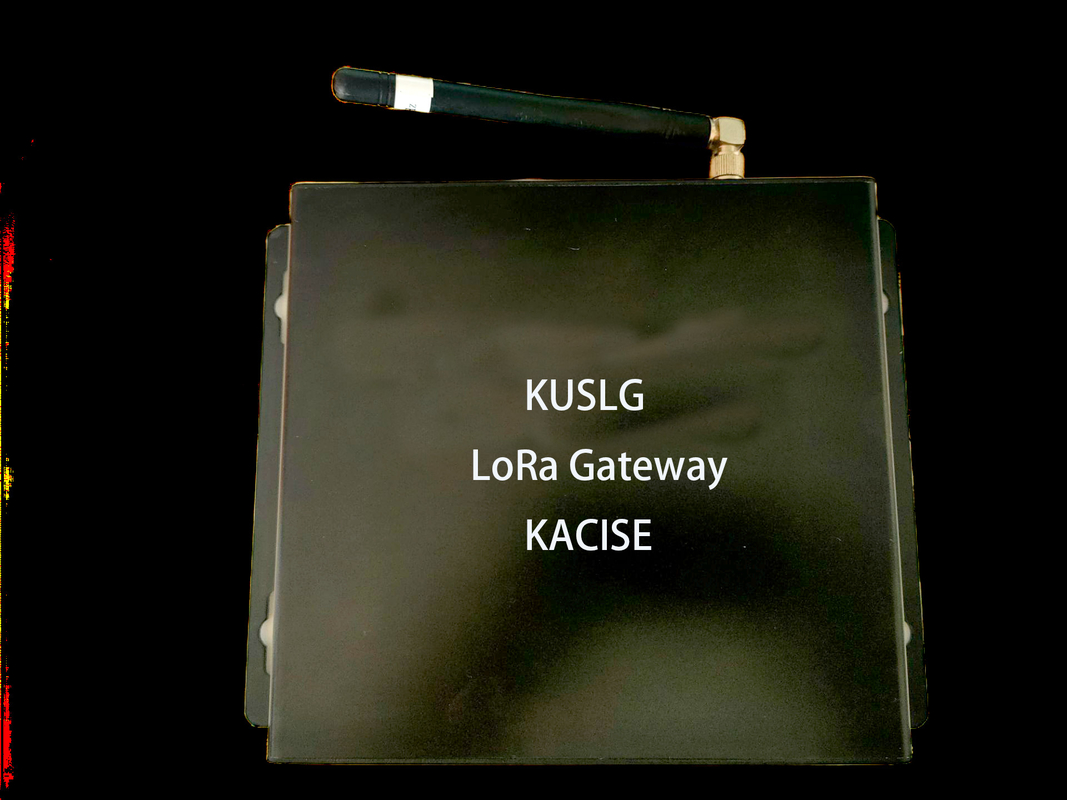

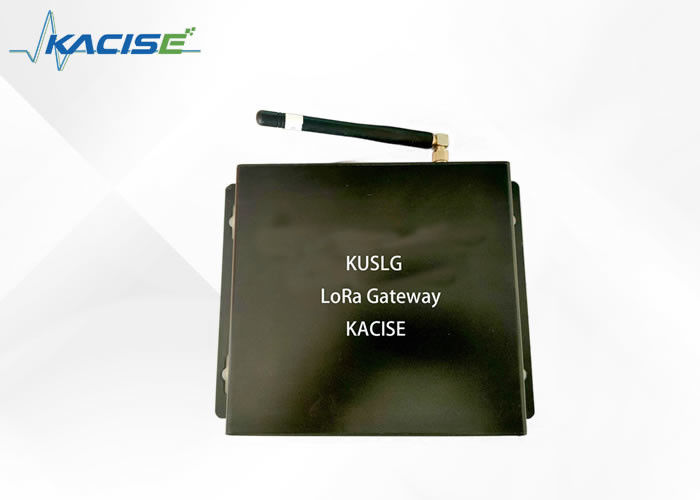

Cổng LoRa Hỗ trợ ADR Tốc độ cao hơn Tiêu thụ năng lượng thấp hơn Điện áp cung cấp 12V ESD 8000V
1.Giới thiệu
LoRa là công nghệ truyền thông trải phổ không dây và LoRaWAN là giao thức truyền thông dựa trên LoRa.
Như trong hình trên, LoRaWAN định nghĩa Node, Gateway và Server, tổng cộng có 3 thực thể, đồng thời xác định giao diện liên lạc giữa các thực thể và để đảm bảo sự “kết nối” các sản phẩm của các nhà sản xuất toàn cầu, LoRaWAN giao thức (hiện tại là phiên bản mới nhất là V1.0.2) và băng tần của nhiều quốc gia (khu vực) khác nhau được tiết lộ.
LoRaWAN đã trở thành một trong những tiêu chuẩn công nghiệp cho Internet of Things với “tiêu chuẩn, mở, miễn phí và an toàn” và người ta tin rằng nó sẽ thành công như giao thức IP 30 năm trước.
2.Tính năng
3. Thông số kỹ thuật
| Mục tham số |
Bài kiểm tra điều kiện |
tối thiểu | Đặc trưng | Tối đa | Đơn vị | |
| Thông số điện tổng thể | điện áp cung cấp | 9 | 12 | 24 | V. | |
| Điện áp hoạt động | CÁNH TAY+SX1302 | 4,75 | 5 | 5,25 | V. | |
| Dòng điện hoạt động | 450 | 562 | 900 | ma | ||
| Đặc tính điện của giao diện mô-đun |
Ethernet tốc độ |
10M | 100M | bps | ||
|
Sự cách ly điện áp sức mạnh |
Sự rò rỉ hiện tại <5mA, nhiệt độ < 95% |
2,5K | VDC | |||
| Thông số RF LoRa | Dải tần số | 490/868/915 | MHz | |||
| Công suất phát RF | 6 | 17 | 27 | dBm | ||
| điều chế | Điều chế trải phổ | |||||
|
Tần số phát thải so với nhiệt độ |
-40 đến +85°C | ±3 | trang/phút | |||
|
Truyền tải điện năng vs nhiệt độ |
±3 | dB | ||||
| Điều kiện hoạt động tối đa |
Vận hành nhiệt độ |
-10 | +60 | oC | ||
| ESD | 8000 | V. | ||||
| Kích thước khung trạm gốc (không bao gồm ăng-ten) | 155*151*38 | mm | ||||
4. Cung cấp điện và lắp đặt
Như minh họa trong hình bên dưới, sử dụng "Bộ đổi nguồn 12V" (phụ kiện cổng) để cấp nguồn cho "Gateway" và kết nối với Internet/Intranet thông qua "Router".
5.Kích thước
6.Tỷ lệ và tần suất
6.1 Khoảng cách độ nhạy tốc độ
Như được hiển thị trong bảng bên dưới, trạm gốc hỗ trợ 6 tốc độ liên lạc. Tốc độ càng cao thì khoảng cách liên lạc hiệu quả càng gần và tốc độ càng thấp thì khoảng cách liên lạc hiệu quả càng dài.
| SF | Tốc độ dữ liệu (bps) | Độ nhạy (dBm) | Phạm vi (Km) | Tải trọng 10Byte Thời gian trực tuyến (ms) |
| 7 | 5469 | -130,0 | 2 | 65 |
| 8 | 3125 | -132,5 | 4 | 100 |
| 9 | 1758 | -135,0 | 6 | 200 |
| 10 | 977 | -137,5 | 8 | 370 |
| 11 | 537 | -140,0 | 11 | 740 |
| 12 | 293 | -142,5 | 14 | 1400 |
Để đơn giản hóa việc sử dụng, tốc độ liên lạc được máy chủ đặt động và các quy tắc của nó là: nút gần trạm gốc và tín hiệu tốt, tốc độ cao được chấp nhận và nút ở xa trạm gốc và tín hiệu yếu, tốc độ thấp được sử dụng. Đây được gọi là ADR (Dữ liệu thích ứng
Tỷ lệ) công nghệ.
6.2 Chỉ báo tín hiệu LoRa
Giá trị cường độ trường RSSI: giá trị bình thường -120 ~ -10 dBm, tốc độ mất gói dưới -125 dBm sẽ cao hơn.
SNR: Giá trị giới hạn -20 dB.
6.3 Tần số truyền thông
| vùng đất | viết tắt | Đường lên:Băng tần+Tốc độ+Băng thông | Đường xuống RX2:Băng tần+Tốc độ+Băng thông |
| Đường xuống RX1: băng tần + tốc độ + băng thông | |||
| Trung Quốc | CN470 |
486.3/486.5/486.7/486.9/487.1/487.3/487.5/487.7 SF7BW125 – SF12BW125 |
505.3SF12BW125 |
|
506.7/506.9/507.1/507.3/507.5/507.7/507.9/508.1 SF7BW125 – SF12BW125 |
|||
|
Phía bắc Mỹ |
US915 |
903.9/904.1/904.3/904.5/904.7/904.9/905.1/905.3 SF7BW125 – SF10BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 – SF10BW500 |
|||
| Châu Âu | EU868 |
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 – SF12BW125 |
869.525SF12BW125 |
|
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 – SF12BW125 |
|||
| Úc | AU915 |
916.8/917.0/917.2/917.4/917.6/917.8/918.0/918.2 SF7BW125 – SF12BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 – SF10BW500 |
|||
|
Châu Á 1 Singapore Malaysia Nhật Bản |
AS923 AS1 |
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 – SF12BW125 |
923.2SF10BW125 |
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 – SF12BW125 |
|||
| Châu Á 2 |
AS923 AS2 |
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 – SF12BW125 |
|
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 – SF12BW125 |
|||
| Hàn Quốc | KR920 |
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 – SF12BW125 |
921.9SF12BW125 |
|
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 – SF12BW125 |
|||
| Ấn Độ | IN865 |
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
866.550SF10BW125 |
|
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
|||
| Nga | RU864 |
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 – SF12BW125 |
869.1SF12BW125 |
|
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 – SF12BW125 |
7 Giao tiếp với các nút
Nhìn chung, trạm gốc và nút giao tiếp tốt. Nếu liên lạc không thành công, hãy khắc phục nguyên nhân theo thứ tự sau:
| xác suất | hiện tượng | ổn định |
| 30% |
Trạm cơ sở không thể nhận gói nút |
Trạm gốc nằm trong cùng băng tần với nút |
| 30% |
Trạm cơ sở không kết nối với Loravan Seifer |
Đăng ký trạm gốc với Máy chủ LoRaWAN |
|
Trạm gốc LTE (4G) không thể kết nối với máy chủ |
1 Kiểm tra xem thẻ SIM 4G có được lắp vào không nợ đọng; 2 Kiểm tra xem thẻ SIM 4G có tiếp xúc kém không; 3 Kiểm tra chất lượng tín hiệu 4G cục bộ; |
|
| 20% |
Nút này không được kết nối với Loravan Seifer |
Đăng ký nút với Máy chủ LoRaWAN |
| 5% | Khoảng cách quá xa | Giảm khoảng cách liên lạc giữa trạm gốc và nút |
| 4% | Nhiễu tín hiệu nghiêm trọng | Chuyển đổi tần số trạm gốc và nút |
| 1% | Hư hỏng phần cứng | Liên hệ với dịch vụ sau bán hàng |
8. Định nghĩa giao diện
Trạm cơ sở tuân thủ nghiêm ngặt tiêu chuẩn LoRaWAN GSID (Định nghĩa giao diện cổng tới máy chủ).
Nói chung, miễn là 3 tham số sau được đặt, cơ sở
trạm có thể được kết nối với Máy chủ LoRaWAN "bất kỳ".
1) server_address (Giải thích: địa chỉ tên miền của máy chủ, vd
bộ định tuyến.cn.thethings.network)
2) serv_port_up (Giải thích: Cổng UDP được cơ sở tải lên máy chủ
trạm, mặc định là 1700)
3) serv_port_down (Giải thích: Máy chủ chuyển sang cổng UDP của
trạm cơ sở, mặc định là 1700)
Ngăn xếp giao thức của LoRaWAN GSID được hiển thị trong hình sau
9. Các vấn đề thường gặp và giải pháp
Câu hỏi: Tại sao tỷ lệ mất gói giữa các trạm gốc và nút lại cao?
Trả lời: Vui lòng kiểm tra xem ăng-ten đã được lắp đặt và khớp đúng cách chưa.
Trạm cơ sở <--> liệu môi trường mạng Internet/mạng nội bộ của
máy chủ mượt mà.
Môi trường tiếp nhận có khắc nghiệt hay không, chẳng hạn như: chướng ngại vật rất
dày đặc và có nguồn nhiễu mạnh.
Liệu nút có bật ADR để giảm nhiễu đồng kênh hay không.
Hỏi: Tôi nên chú ý điều gì trong bài kiểm tra độ gần?
Trả lời: Các trạm cơ sở và nút phải cách nhau hơn 10 mét
khả thi.
Trạm cơ sở trong nhà Lắp đặt nút ăng-ten "sợi thủy tinh" <--> để loại bỏ
ăng-ten
Trạm gốc trong nhà Lắp đặt nút ăng-ten "keo dính" <--> để lắp đặt nút "keo
thanh" ăng-ten
Hỏi: Chất lượng liên lạc 4G kém và tỷ lệ mất gói cao.
Trả lời: Vui lòng kiểm tra xem ăng-ten 4G đã được lắp đặt chính xác và khớp chưa.
Kiểm tra chất lượng tín hiệu 4G cục bộ của bạn.
10. Thông số cấu hình
Bước 1: Chuẩn bị môi trường mạng của bạn
Giá trị mặc định của trạm gốc là 192.168.1.99, vui lòng đặt PC thành 192.168.1.100 và kết nối trạm gốc và PC trực tiếp qua cáp mạng.
Nếu bạn muốn trạm gốc được kết nối trực tiếp với LoRaWAN Server trong mạng LAN, bạn có thể đặt trạm gốc thành IP tĩnh, lúc này hãy nhớ ghi lại địa chỉ IP (như hình trên 172.16.0.123 ), nếu không, PC sẽ không kết nối được với trạm gốc!
Nguyên tắc: PC có thông số cấu hình phải nằm trên cùng phân đoạn mạng với trạm gốc (ví dụ: 192.168.0.x hoặc 172.16.0.x).
Bước 2: Đăng nhập vào trạm gốc bằng trình duyệt
Nhập địa chỉ IP của trạm gốc, người dùng=khách, mật khẩu=rimelink và nhấp vào "Đăng nhập".
Bước 3: Cấu hình thông số
Hỗ trợ cài đặt: địa chỉ máy chủ và cổng, tần số, nguồn, địa chỉ IP. Nhấp vào "OK" và nó sẽ có hiệu lực ngay lập tức!.
11.Xem nhật ký
Chẩn đoán 1: Liệu nút có báo cáo dữ liệu hay không
Các gói RF được nhận bởi bộ tập trung:131<- Đã nhận được 131 gói LoRa
Chẩn đoán 2: Máy chủ có phản hồi gói bắt tay Gateway hay không
(Đã bật tường lửa)
PULL_DATA đã gửi:5(100,00%được xác nhận) <-- Trạm cơ sở và
máy chủ có 5 lần bắt tay bình thường
Chẩn đoán 3: Máy chủ có cung cấp dữ liệu nút hay không
Các gói RF được gửi đến bộ tập trung:2(46 byte) <-Trạm cơ sở truyền
hai gói LoRa đường xuống
