KSULR-100 Universal LORA RTU

Hướng dẫn sử dụng

1.Lời giới thiệu

KSULR-100 LORA RTU phổ quát là một hộp thu thập dữ liệu cảm biến đa chức năng được công ty chúng tôi tung ra cho ngành công nghiệp thông minh, nông nghiệp thông minh và cộng đồng thông minh.Nó áp dụng giao thức chuẩn LoRaWAN, có giao diện giao tiếp SPI, UART, ADC, GPIO, I2C và các giao diện truyền thông khác và nhiều giao diện đầu vào, và cấu hình linh hoạt.Lựa chọn tốt nhất để giải quyết sự phân mảnh của ứng dụng LoRa iot là kết nối các cảm biến khác nhau thuận tiện và nhanh chóng, rút ngắn chu kỳ kết nối cảm biến và chi phí nghiên cứu và phát triển, và nhanh chóng nhận ra mạng lưới và quy mô của cảm biến.Mô-đun không dây tích hợp sử dụng mạng để cung cấp cho người dùng truyền dữ liệu không dây đường dài và năng lượng thấp, và gửi tất cả dữ liệu trạng thái của các cảm biến đến máy chủ quản lý nền tảng đám mây trong thời gian thực để nhận ra phân tích thống kê dữ liệu của nền tảng đám mây thông minh.

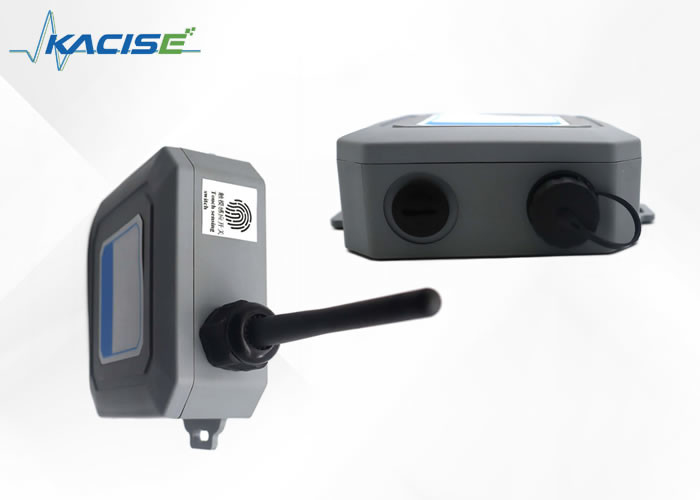

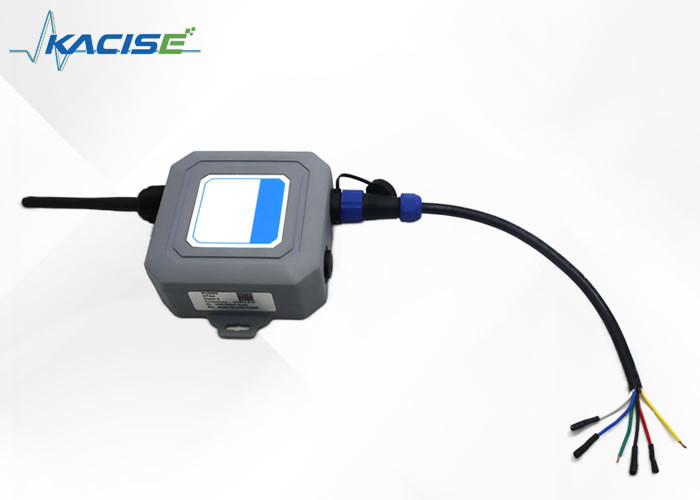

2.Hình ảnh

3.Tính năng

• Hỗ trợ giao thức LoRaWAN tiêu chuẩn;
• Hỗ trợ nhiều băng tần trong và ngoài nước, chẳng hạn như: CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 / CT850;
• Các giao diện liên lạc SPI, UART, ADC, GPIO, I2C và các giao diện liên lạc khác tích hợp, có thể được kết nối rộng rãi với nhiều loại cảm biến;
• Nó áp dụng thiết kế tiêu thụ năng lượng thấp và cung cấp hai chế độ cung cấp nguồn điện bên ngoài và nguồn cung cấp pin để lựa chọn;
• Chế độ cung cấp năng lượng pin sử dụng pin 19000mAH công suất lớn;
• Hỗ trợ một loạt các điện áp đầu ra, chẳng hạn như: 3.3V, 5V, 9V, 12V, vv;
• Hỗ trợ cấu hình tham số có dây và không dây và nâng cấp firmware,Hỗ trợ cấu hình từ xa;
• Hỗ trợ báo động pin thấp;
• Hỗ trợ báo cáo gói nhịp tim, khoảng thời gian nhịp tim có thể được cấu hình;
• Phạm vi nhiệt độ công nghiệp -40 °C ~ + 80 °C.

4.áp dụng

Dòng KSULR-100 phổ biến LORA RTU được sử dụng để thu thập các giá trị của các cảm biến khác nhau tại điểm lắp đặt,và tải dữ liệu thời gian thực lên nền tảng quản lý tập trung thông qua mô-đun truyền không dây tích hợp, thuận tiện cho người dùng để quản lý tập trung thông minh, cài đặt đơn giản và bảo trì thuận tiện. Có thể linh hoạt trong cột, cột đèn, xây dựng bên trong và bên ngoài tường,mái của cộtNó phù hợp với việc giám sát cảm biến trong các nhà máy dock, kho, nhà kính nông nghiệp, phòng máy tính, thủy văn và các kịch bản khác (ví dụ:Cảm biến áp suất nước, cảm biến mức độ chất lỏng, cảm biến dòng chảy chất lỏng, cảm biến ngâm nước, cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến ánh sáng, PM2.5, cảm biến góc, cảm biến tốc độ gió, vv), đạt được truy cập thống nhất, thu thập dữ liệu thống nhất và khả năng mở rộng linh hoạt.

5.Các thông số kỹ thuật

6.Cài đặt tham số

Các thông số có thể được thiết lập theo yêu cầu theo hướng dẫn của nhà máy, và có thể được sử dụng sau khi nhận được chuyển hướng LoRaWAN trạm cơ sở

6.1KSULR-100 Tổng quát LORA RTU thiết lập tham số

KSULR-100 phổ biến LORA RTU được kết nối để thiết lập các thông số thông qua cáp USB-TTL (được mua bởi chính bạn).Sau khi loại bỏ các phích mềm trên mặt sau của hộp mua lại với một chiếc pin và loại bỏ các vít, vỏ được mở và kết nối như hình (RXD và TXD kết nối chéo, nghĩa là RXD của cáp USB-TTL được kết nối với TXD của hộp thu thập, TXD được kết nối với RXD của hộp thu thập,và TXD được kết nối với RXD của hộp mua lạiVCC được rút ngắn đến 3V3 với giới hạn rút ngắn, và GND được kết nối với GND của hộp mua lại)

6.1.1 Khởi động chức năng 485 của bo mạch chủ

open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion

6.1.2 Thay đổi tốc độ baud của giao diện truyền thông cảm biến

Nhấp vào hộp sau UART>AT+UART1CFG, nhập 9600> và sau đó chọn 8n1.

6.2Thiết lập các thông số truy vấn cảm biến và thời gian truy vấn

(Sự mặc định của nhà máy là thu thập dữ liệu mỗi 30 phút, và sự gia tăng tần suất truy vấn sẽ làm tăng mức tiêu thụ năng lượng).

Nhấp vào AN201> Nhấp vào RS485> Nhấp vào AT+TRANS485MODE= tam giác đảo ngược phía sau chọn thăm dò ý kiến> nhấp vào AT+TRANS485MODE= đặt tham số,ok> Nhập 1800 trong hộp sau AT+SAMPLEDATATIM= > Nhấp vào AT+SAMPLEDATATIM= Set parameters, ok> Nhập 8 trong hộp sau AT+REQDATA= > Nhập 0103010000030437 trong hộp sau 8> Nhấp vào AT+REQDATA= đặt tham số,ok> AT+RESPONSETIM= đầu vào 10000 trong hộp sau AT+RESPONSETIM= (thời gian cung cấp điện cho cảm biến trong mỗi truy vấn, quá ngắn có thể dẫn đến thất bại trong việc thu thập dữ liệu chính xác)> Bấm AT+ responsetim = đặt tham số, ok> bấm AT+REBOOT xuất hiện ở phía dưới bên trái. Sau khi chuông chuông rung ba lần,nó có nghĩa là mạng được nhập thành công, và dữ liệu có thể được xem trong nền.

6.3 Chuyển hướng LoRaWAN trạm cơ sở

Để các gói của trạm cơ sở LoRaWAN được gửi đến máy chủ LoRa được chỉ định, cần phải cấu hình địa chỉ máy chủ cho trạm cơ sở.

Mở trình duyệt Chrome, nhập IP trạm cơ sở LoRaWAN (192.168.10.99 cho ví dụ này), sau đó nhập tên người dùng và mật khẩu (tên người dùng = khách, mật khẩu = rimelink cho ví dụ này), và nhập trang cấu hình web như được hiển thị bên dưới.

Sau đó bấm LoRaWAN Server Configuration > Server Address > nhập IP (lorawan.timeddd.com /b19>) > OK. Như thể hiện trong hình dưới đây

6.4Log vào nền để xem dữ liệu

Đăng nhập vào http://lorawan.timeddd.com/unit/ULogin.aspx,

Số tài khoản: 19240527

mật khẩu: admin @ 666666

Sau khi đăng nhập, nhấp vào tùy chọn dữ liệu của thiết bị ID tương ứng để xem dữ liệu tương ứng, và cài đặt nhà máy để gửi dữ liệu mỗi 30 phút

Vị trí ID được hiển thị trong hình

Dữ liệu thu được như sau (trong chữ thập phân), đơn vị khoảng cách là 0,1 mm dưới 6 m, đơn vị phạm vi là mm trên 6 m và đơn vị nhiệt độ là ° C. Byte thứ 90 là giá trị mức chất lỏng,và byte thứ 11 là giá trị nhiệt độTrong trường hợp này, giá trị nồng độ chất lỏng là 08E3, đơn vị là mm và giá trị nhiệt độ là 001B. Khi chuyển đổi thành số thập phân,cảm biến đo mức độ chất lỏng đến 2275mm và nhiệt độ đến 27 °C.

7.KSULR-100Toàn cầuLORA RTUđược kết nối với cảm biến

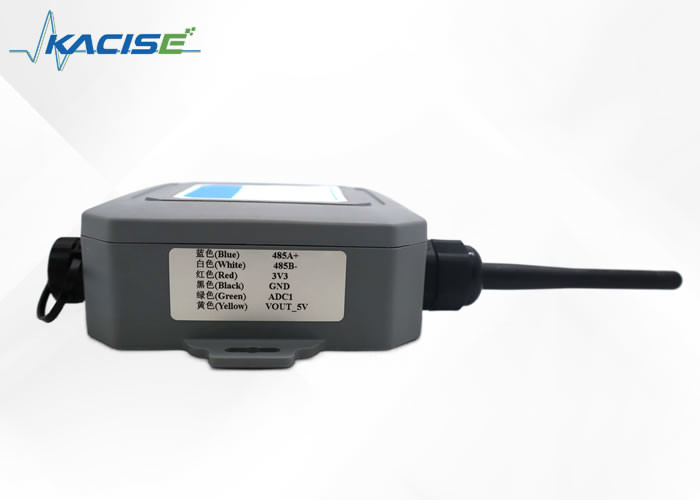

KSULR-100 LORA RTU phổ quát là tất cả 485 đầu ra, có thể được kết nối với nhãn trên cảm biến theo hộp thu thập.

7.1Cài đặt

7.1.1 Các biện pháp phòng ngừa

Để tránh thiệt hại thiết bị do lắp đặt và xây dựng không đúng cách, vui lòng làm theo các biện pháp phòng ngừa sau:

• Việc lắp đặt thiết bị chỉ có thể được thực hiện bởi nhân viên chuyên nghiệp hoặc đại diện kỹ thuật được ủy quyền;
• Để đảm bảo sự an toàn cá nhân của nhân viên xây dựng, vui lòng sử dụng các công cụ lắp đặt chuyên nghiệp và có trình độ;
• Địa điểm lắp đặt thiết bị phải tránh xa lửa, trường điện mạnh và môi trường khác, nếu không nó có thể gây thiệt hại cho thiết bị;
• Nó được cấm lắp đặt thiết bị trong môi trường rung động cao;
• Thiết bị lắp đặt ngoài trời cần phải lắp đặt bể chống nước;
• Công ty có quyền cuối cùng để giải thích các biện pháp phòng ngừa lắp đặt.

7.1.2Chuẩn bị công cụ cài đặt

Các công cụ lắp đặt không được cung cấp để lắp đặt thiết bị. Vui lòng chuẩn bị các công cụ lắp đặt sau đây theo môi trường lắp đặt thực tế

7.1.3Thiết bị lắp đặt trong nhà

Thiết bị gắn tường

Đầu tiên, đặt hộp đa chức năng phẳng trên vị trí lắp đặt tường, và sử dụng một dấu hiệu để đánh dấu lỗ lắp đặt.khoan gõ (đồ khoan là 8mm) được sử dụng để đâm lỗ trong vị trí đánh dấu tường, và tay áo cao su được đưa vào lỗ một lần nữa. búa được sử dụng để đánh vào tay áo cao su, để tay áo cao su là tất cả vào lỗ lắp đặt. cuối cùng,vít với một khoảng cách được sử dụng để cố định hộp đa chức năng trên tường.

Phương pháp gắn cột

Đầu tiên, sử dụng các vít cố định để cố định mặt sau của hộp đa chức năng, và thứ hai, sử dụng vòng tròn để đi qua lỗ mặt sau trên mặt sau của hộp đa chức năng;Bắn vòng tròn quanh cột một lần nữa, cuối cùng sử dụng một máy kéo vít nhỏ để khóa vòng tròn chặt chẽ và lắp đặt đã hoàn thành.

7.1.4Lắp đặt thiết bị ngoài trời

Mô tả định dạng truyền thông dữ liệu

7.2Lưu trữ và vận chuyển

1, sản phẩm nên được lưu trữ ở -40 °C ~ + 80 °C, độ ẩm tương đối không quá 90%, được thông gió, khô, không có kho khí ăn mòn.

Sản phẩm được đóng gói trong một gói với chứng chỉ và hướng dẫn sử dụng.

7.3Điều khoản bảo hành

Người dùng tuân thủ nghiêm ngặt hướng dẫn, dây điện chính xác, lắp đặt, bảo trì trường hợp, sản phẩm này miễn phí bảo hành trong 1 năm.

Các trường hợp sau đây không được bảo hành:

1. Tháo rời bảng mạch và các thành phần của nó;

2. sét hoặc điện mạnh vào hệ thống, đốt cháy mạch;

3. điện áp cung cấp điện vượt quá giá trị giới hạn, bảng mạch bị cháy;

4. nước hộp điện hoặc các vật thể nước ngoài khác;

5- Lựa chọn sai, vượt quá phạm vi sử dụng của sản phẩm;

6Một phần nhất định của cảm biến hoặc toàn bộ máy bị tổn thương hoặc hỏng.
