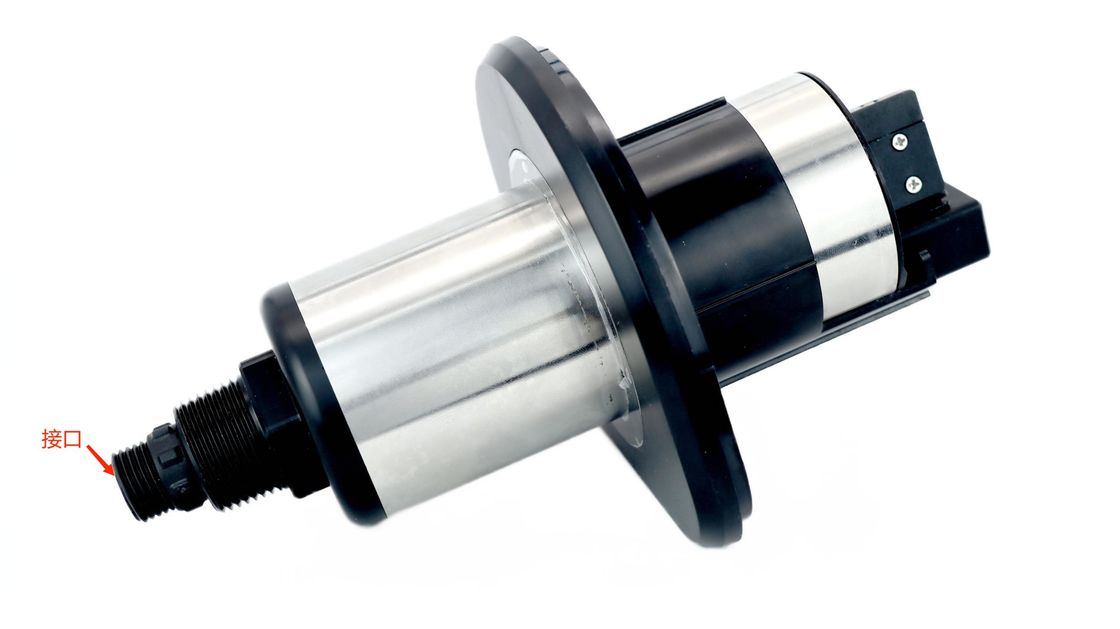

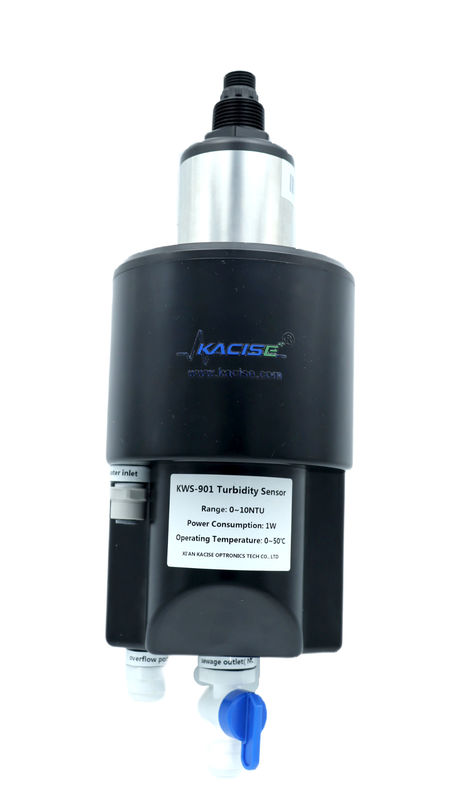

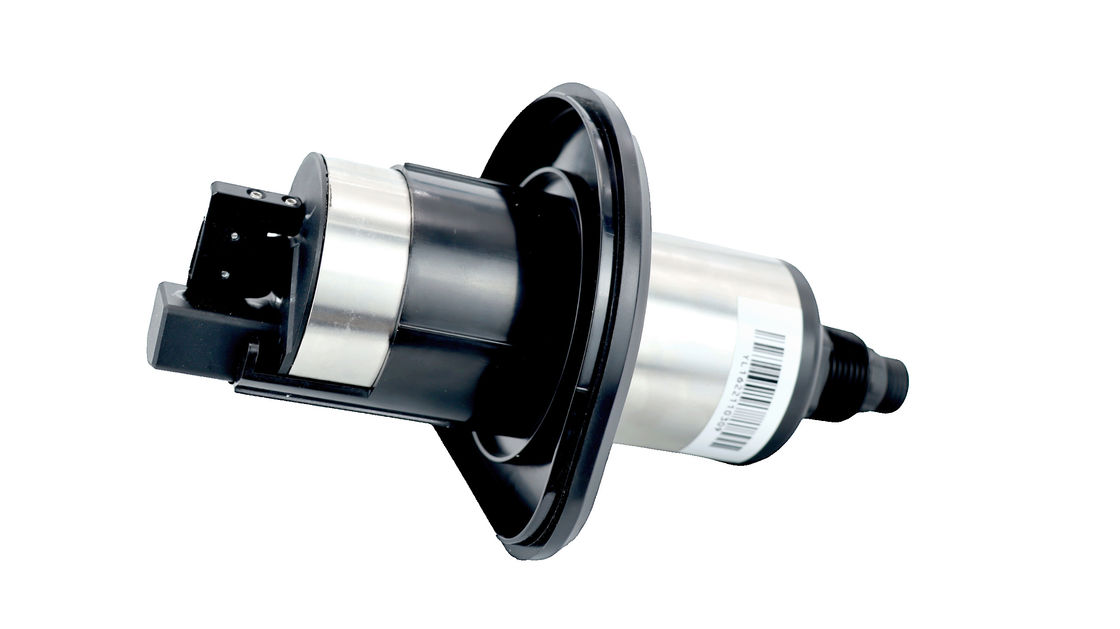

Cảm biến hỗn độn tầm thấp với phạm vi 0 ~ 10NTU, Máy lau tự làm sạch và đầu ra Modbus RS485 để giám sát chất lượng nước

Low-Range Turbidimeter là để giám sát chất lượng nước uống trực tuyến, với giới hạn phát hiện độ mờ cực thấp, đo chính xác cao.Thiết bị có đặc điểm của một thời gian dài mà không cần bảo trìNó hỗ trợ giám sát dữ liệu từ xa trên nền tảng đám mây và điện thoại di động, và giao tiếp RS485-Modbus.Nó có thể được sử dụng rộng rãi trong việc theo dõi trực tuyến của độ mờ của nước máy, nguồn cung cấp nước thứ cấp, nước đầu ống, nước uống trực tiếp, nước lọc màng, hồ bơi và nước bề mặt.

• Giới hạn phát hiện hỗn độn cực thấp
• khảo sát chính xác cao
• Thiết bị được bảo trì miễn phí trong một thời gian dài
• Công việc tiết kiệm nước và đầu ra số
• Hỗ trợ giám sát dữ liệu từ xa trên nền tảng đám mây và điện thoại di động
• Hỗ trợ giao thức RS-485, MODBUS
• Tự phát triển defoaming, đơn vị đo, hiệu quả loại bỏ bong bóng nước
• Cảm biến đi kèm với một bàn chải làm sạch, có thể làm sạch hiệu quả cửa sổ ánh sáng
• Máy phân tích mờ trực tuyến sử dụng phương pháp phân tán 90 ° tiêu chuẩn

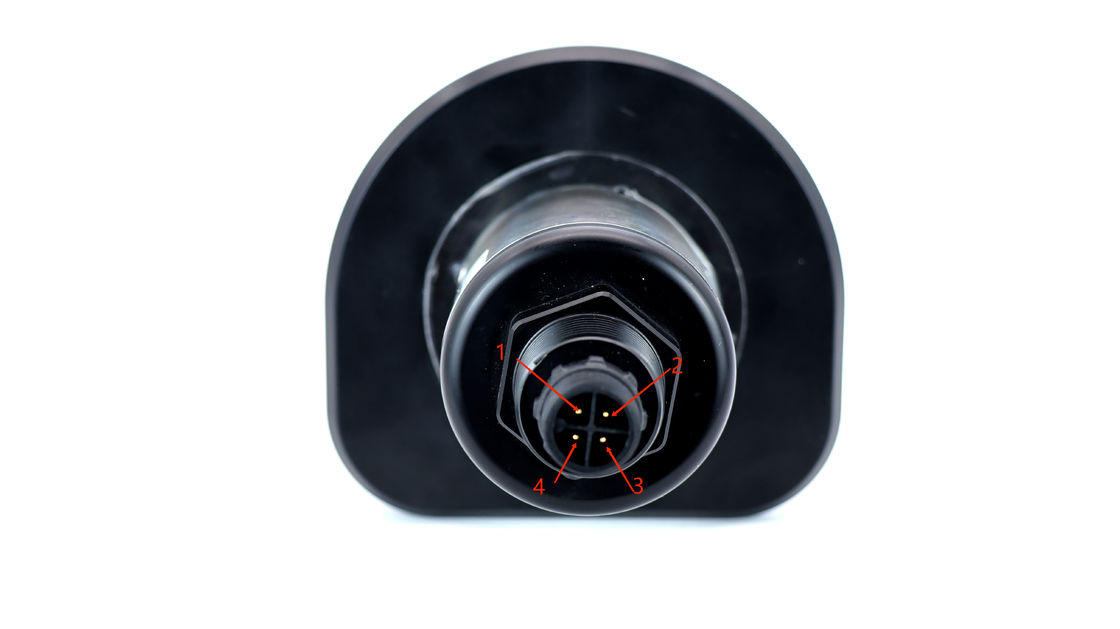

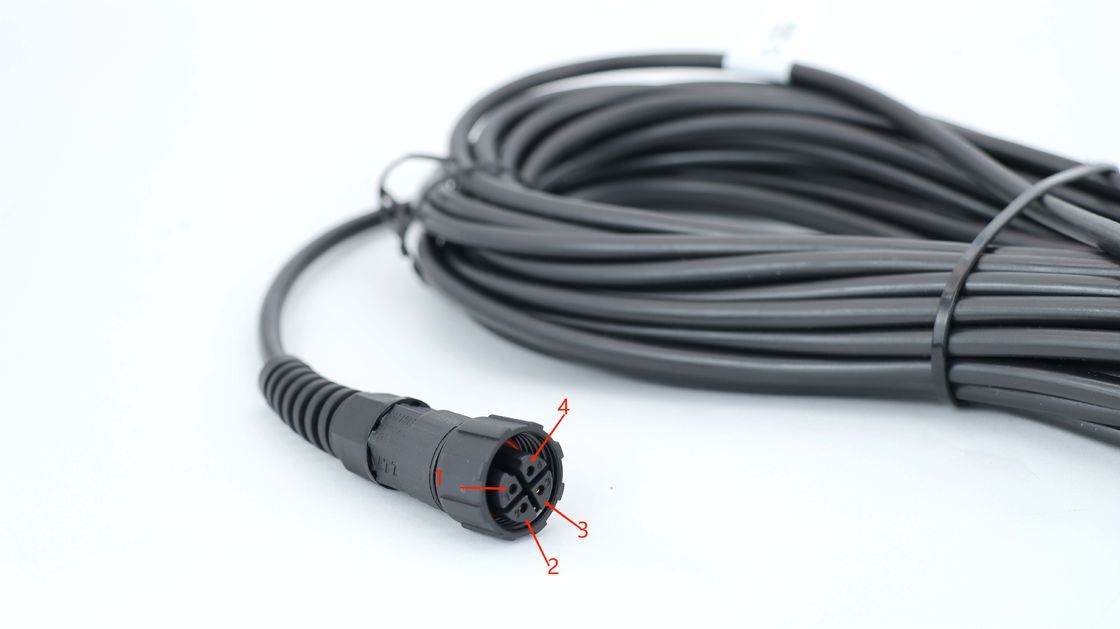

4 dây AWG-24 hoặc AWG-26 dây chắn.

1. Đỏ (VCC)
2. Màu trắng485 Date_B (485_B)
3. Màu xanh lá cây485 Date_A (485_A)
4. Đen (GND)
5. Sợi ròng trần

Chọn phương pháp lắp đặt được hiển thị trong hình (a) hoặc hình (b) để cố định mặt phẳng giữa dựa trên môi trường lắp đặt thực tế.

a) Sơ đồ lắp đặt tường b) Sơ đồ lắp đặt nền c) Kích thước của tấm lắp đặt

1. Đảm bảo rằng mặt sau được lắp đặt an toàn;
2. Vui lòng đảm bảo rằng khe cắm lưu thông được kẹp chặt;
3. Xin hãy đảm bảo rằng đường ống nước, đường ống thoát nước, và đường ống nước thải đều được giữ nguyên, và hai điểm, ba điểm, khóa màu xanh để tránh rò rỉ.
4. Chú ý đặc biệt: van thoát bằng tay nên được giữ kín và chỉ mở để làm sạch và đóng sau đó.

(1) Nước thoát nước

Mở công tắc đầu vào, kiểm tra và điều chỉnh "thiết bị điều chỉnh dòng chảy", để tốc độ dòng chảy đầu vào được giữ trong phạm vi yêu cầu chỉ số;

Xác nhận rằng van tay của lối thoát nước thải được đóng, mở nắp trên của bể dòng chảy, và quan sát xem có dòng chảy bắt đầu trong thiết bị nang.Nó là bình thường., và nếu không có nước chảy hoặc dòng chảy rất chậm, kiểm tra xem thiết bị điều chỉnh nước vào và dòng chảy có được đặt bình thường không.

(2) Kiểm tra chức năng lưu trữ nước

Mở nắp trên cùng, và buồng của xi lanh ở giữa hồ lưu lượng là hồ lưu trữ và đo nước.Kiểm tra xem nước đã được lưu trữ bình thường và mức độ chất lỏng tăng lên từ từ cho đến khi nó đổ ra khỏi miệng còn lạiĐồng thời, kiểm tra xem có tạp chất và dư lượng trong hồ đo bằng cách sử dụng thiết bị chiếu sáng như đèn pin.xả hoặc loại bỏ chúng trước khi lưu trữ nước một lần nữa.

(3) Lắp đặt đầu dò mờ

Đặt cảm biến mờ vào vỏ trên và vít nó vào khe cắm thẻ vỏ trên, sau đó đưa toàn bộ vào hồ lưu lượng và làm cho vỏ trên gần với vỏ hồ lưu lượng.

(4) Điện lên

Sau khi hoàn thành quy trình trên, cảm biến có thể được bật và đo bằng giao thức thu thập, máy phát, v.v.

Cảm biến mờ có thể được lắp đặt và sử dụng trực tiếp, và hiệu chuẩn thứ hai không cần thiết cho việc lắp đặt đầu tiên.Nếu khách hàng cần nó hoặc dữ liệu offset được tìm thấy trong bảo trì sau, our company suggests using tap water as the water sample for single-point calibration and the calibration parameters can be written through our host computer or in the form of communication protocol register.

Sự sạch sẽ rất quan trọng để duy trì các phép đọc chính xác.

Điện áp cung cấp là DC, giá trị điện áp là DC12-24V, và điện áp là ổn định

Có nước từ ống;

Nước đi vào có thể chảy vào bể lưu thông;

Không có nước tràn tại lối vào của bể lưu thông.

Dựa trên xác định rằng nước đi vào là bình thường, mức độ chất lỏng của bể lưu thông là bình thường và không có nước tràn:

Thiết bị kiểm tra (hình hậu, hình hậu, hầm lưu thông nội bộ) liệu có nước, nếu có nước, đã tồn tại trước khi tình hình nước, các nguyên nhân của hiện tượng này có hai,một là áp suất nước, nước trực tiếp từ bể lưu thông tràn, thứ hai, thoát nước kém, làm cho nước tràn ra khỏi bể lưu thông, nếu chúng ta có thể loại trừ áp suất nước quá lớn, thoát nước kém.

Tắt máy tính, tháo cảm biến khỏi khe cắm dòng chảy và làm sạch cảm biến.

Khi làm sạch một lỗ hổng ánh sáng, bạn cần phải làm sạch nó bằng một miếng vải bông, tốt nhất là sử dụng một miếng vải bông ngâm trong rượu..

Điện trên cảm biến. sau khi đi vào trạng thái đo lường, sắp xếp cổng quang của cảm biến với bức tường màu trắng. bình thường,bạn có thể quan sát các đốm đỏ gián đoạn từ cảm biến tương tự như các con trỏ laser và độ sáng nhận thức được bằng mắt thường không nên ít hơn so với các con trỏ laserCác tình trạng lỗi phổ biến của các nguồn ánh sáng là:

1. Không thay đổi và không phát ra ánh sáng sau khi bật;
2. Đốm màu đỏ tối, ít sáng hơn nhiều so với con trỏ laser;
3. Khi lỗ ánh sáng của cảm biến được xác nhận là không có vết nước, các đốm màu đỏ được phát ra, không phải là các đốm màu đỏ rực rỡ tập trung.

Trong trường hợp nguồn ánh sáng bị lỗi, cảm biến có thể được lấy ra khỏi khe cắm dòng chảy và gửi lại nhà sản xuất để sửa chữa và hiệu chuẩn.cần phải tắt công cụSau khi đặt nó vào khe cắm lưu thông, nhấn nhẹ bằng tay của bạn để đảm bảo rằng nó được đưa vào vị trí và không nghiêng.Bạn có thể quan sát xem cảm biến là ở vị trí từ bên của thiết bị.

Sử dụng bàn chải ống, làm sạch bể lưu lượng và đảm bảo rằng đáy và các bức tường bên của bể không có trầm tích có thể nhìn thấy.

Sau khi bảo trì ở trên được hoàn thành, các công việc đo lường thông thường như hút nước và thu thập thăm dò có thể được bắt đầu lại,và các công việc xác minh như so sánh giá trị đo lường và hiệu chuẩn điểm duy nhất có thể được thực hiện theo các yêu cầu thực địa.

Bảng 5-1 liệt kê các triệu chứng, nguyên nhân có thể và các giải pháp được đề xuất cho các vấn đề phổ biến gặp phải với Turbidimeter tầm thấp.Nếu triệu chứng của bạn là không có lis hoặc không có giải pháp nào giải quyết vấn đề của bạn, xin vui lòng liên lạc với chúng tôi.

Bảng 5-1 Danh sách các câu hỏi phổ biến

1. Thời gian bảo hành là 1 năm (không bao gồm đồ tiêu thụ).
2. Việc đảm bảo chất lượng này không bao gồm các trường hợp sau.
1. Do lực lượng cao hơn, thiên tai, bất ổn xã hội, chiến tranh (được tuyên bố hoặc không được tuyên bố), khủng bố, chiến tranh hoặc thiệt hại do bất kỳ sự ép buộc nào của chính phủ.
2. thiệt hại do lạm dụng, sơ suất, tai nạn hoặc áp dụng và lắp đặt không đúng cách.
3. Phí vận chuyển hàng hóa cho việc vận chuyển hàng hóa trở lại công ty của chúng tôi.
4. Phí vận chuyển đối với việc vận chuyển nhanh hoặc nhanh các bộ phận hoặc sản phẩm được bảo hành.
5. Chuyến đi để thực hiện sửa chữa bảo hành tại địa phương.
3. Bảo hành này bao gồm toàn bộ nội dung của bảo hành được cung cấp bởi công ty chúng tôi liên quan đến sản phẩm của mình.
1. Bảo hành này tạo thành một tuyên bố cuối cùng, hoàn chỉnh và độc quyền về các điều khoản bảo hành, và không có người hoặc đại lý nào được ủy quyền để thiết lập các bảo hành khác nhân danh công ty của chúng tôi.
2. Các biện pháp khắc phục sửa chữa, thay thế hoặc hoàn trả tiền như được mô tả ở trên là các trường hợp đặc biệt không vi phạm bảo hành này,và các biện pháp khắc phục thay thế hoặc trả lại thanh toán là cho chính sản phẩm của chúng tôiDựa trên trách nhiệm pháp lý nghiêm ngặt hoặc lý thuyết pháp lý khác, công ty của chúng tôi sẽ không chịu trách nhiệm cho bất kỳ thiệt hại nào khác gây ra bởi một sản phẩm bị lỗi hoặc do hoạt động thiếu thận trọng,bao gồm bất kỳ thiệt hại sau đó có liên quan đến các điều kiện này.

Giao thức liên lạc RS485 sử dụng giao thức liên lạc MODBUS, và các cảm biến được sử dụng như những nô lệ.

Định dạng byte dữ liệu.

Đọc và ghi dữ liệu (protocol MODBUS tiêu chuẩn)

Địa chỉ mặc định là 0x01, địa chỉ có thể được sửa đổi bằng cách đăng ký

Gọi máy chủ (hexadecimal)

01 03 00 00 00 01 84 0A

Câu trả lời của Slave (hexadecimal)

01 03 02 00 xx xx xx

Gọi máy chủ (hexadecimal)

01 10 1B 00 00 01 02 01 00 C1

Câu trả lời của Slave (hexadecimal)

01 10 1B 00 00 01 07 2D

1. Lập trước một registry 16 bit như FF hexadecimal (tức là tất cả các 1s) và gọi registry này là registry CRC.
2. Cách ly dữ liệu nhị phân 8 bit đầu tiên (cả byte đầu tiên của khung thông tin liên lạc) với 8 bit dưới của sổ đăng ký CRC 16 bit và đặt kết quả vào sổ đăng ký CRC,để lại 8 bit dữ liệu trên không thay đổi.
3. Di chuyển nội dung của sổ đăng ký CRC một bit sang bên phải (về phía dưới) để điền vào bit cao nhất bằng 0, và kiểm tra bit di chuyển ra sau khi di chuyển sang bên phải.
4. Nếu bit di chuyển ra ngoài là 0: lặp lại bước 3 (di chuyển sang bên phải một bit nữa); nếu bit di chuyển ra ngoài là 1, đăng ký CRC và đa thức A001 (1010 0000 0000 0001) cho iso-or.
5. Lặp lại các bước 3 và 4 cho đến khi chuyển sang bên phải được thực hiện 8 lần để toàn bộ dữ liệu 8 bit được xử lý hoàn toàn.
6. Lặp lại bước 2 đến 5 cho byte tiếp theo của khung thông tin liên lạc.
7. Giao dịch các byte cao và thấp của sổ đăng ký CRC 16 bit thu được sau khi tất cả các byte của khung thông tin truyền thông này đã được tính theo các bước trên.
8. Nội dung cuối cùng của sổ đăng ký CRC được lấy như sau: mã CRC.

Bước 1: Chuyển đổi biểu diễn dấu phẩy động của 17.625 thành dấu phẩy động nhị phân

Đầu tiên, tìm đại diện nhị phân của phần số nguyên

17 = 16 + 1 = 1 * 2⁴+ 0* 2³+ 0*2²+ 0*2¹+ 1*2⁰

Vì vậy, đại diện nhị phân của số nguyên phần 17 là 10001B

Sau đó tìm đại diện nhị phân của phần phân số

0.625= 0.5 + 0.125 = 1 x 2^-1+ 0 x2^-2+ 1 x2⁰

Vì vậy, đại diện nhị phân của phần thập phân 0.625 là 0.101B

Vì vậy, số dấu phẩy động trong dạng nhị phân cho 17.625 thể hiện trong dạng dấu phẩy động là 10001.101B

Bước 2: Di chuyển để tìm ra đại số.

Di chuyển 10001.101B sang trái cho đến khi chỉ còn lại một chỗ trước dấu số thập phân để có được 1.0001101B, và10001.101B = 1.0001101 B x 2⁴Vì vậy, phần biểu thức là 4, mà, khi thêm vào 127, trở thành 131, đại diện nhị phân là 10000011B

Bước 3: Tính toán số cuối cùng

Loại bỏ 1 trước dấu thập phân của 1.0001101B cho số cuối 0001101B (vì 1 trước dấu thập phân phải là 1,IEEE chỉ định rằng chỉ có một sau dấu số thập phân nên được ghi lại)Một lưu ý quan trọng đối với các số 23 bit: bit đầu tiên (tức là bit ẩn) không được biên dịch.

Bước 4: Định nghĩa bit biểu tượng

Một số dương có dấu số 0 và một số âm có dấu số 1, vì vậy 17.625 có dấu số 0.

Bước 5: Chuyển sang dấu phẩy động

1 chữ số dấu hiệu + 8 chữ số nhân + 23 chữ số mantissa

0 10000011 00011010000000000000000B (tương ứng với 0x418D0000 bằng chữ thập phân)

Bước 1: Chuyển đổi số thập phân 0x427B6666 thành số dấu phẩy lơ lửng nhị phân 0100 0010 0111 1011 0110 0110 0110 0110 0110 0110B thành ký hiệu, biểu số,và các miếng vỏ 0 10000100 11110110110110011001100110b

1 chữ số dấu hiệu + 8 chữ số nhân + 23 chữ số mantissa

Biểu tượng bit S:

Chỉ số bit E: 10000100B = 1 * 2⁷+0*2⁶+0*2⁵+0*2⁴+1*2³+0*2²+0*2⁰

=128+0+0+0+0+0+0+4+0+0=132

Số cuối cùng M: 11110110110011001100110B = 8087142

Bước 2: Tính toán số dấu phẩy động

D =(-1)⁵*(1.0=M/2²³) *2^E-127

= (-1)⁰*(1.0+8087142/2²³) *2^132-127

= 1 x 1.964062452316284 x 32

= 62.85
