Máy đo lưu lượng mạng ống dựa trên cảm biến Doppler

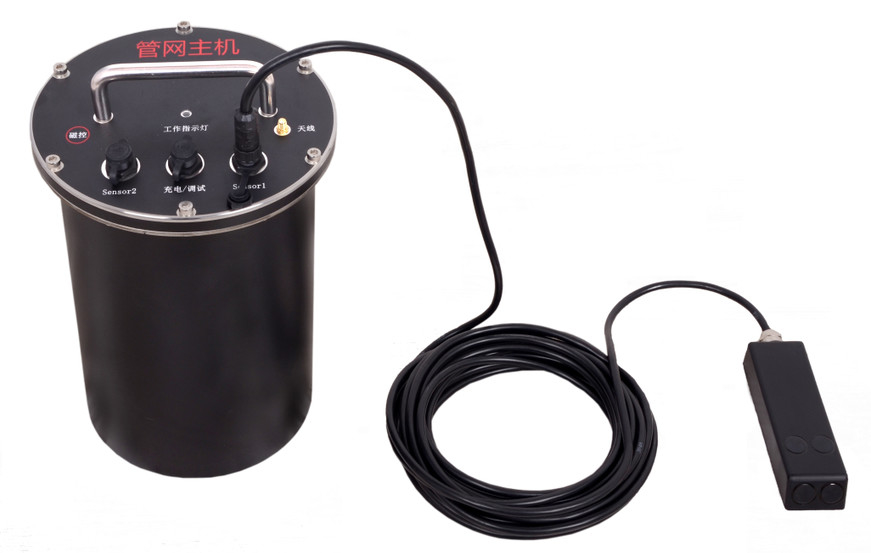

Máy đo lưu lượng mạng ống chủ yếu được sử dụng để giám sát các thông số thủy triết của mạng ống nước thải và mạng ống nước mưa, và nó không thuận tiện cho năng lượng mặt trời và nguồn cung cấp điện,và dữ liệu cần được truyền đến nền tảng đám mây. Máy chủ của mạng ống cung cấp pin công suất lớn, DTU và mạch quản lý năng lượng thấp.

Đặc điểm

(1) Tỷ lệ dòng chảy hỗ trợ, dòng chảy tức thời, dòng chảy tích lũy, Mức độ chất lỏng, nhiệt độ

(2) Các thông số chất lượng nước có thể được tùy chỉnh

(3) Thời gian thu thập và báo cáo có thể được điều chỉnh

(4) Làm việc liên tục trong hơn 2 năm

(5)Sự lắp đặt và xây dựng là nhỏ

(6) Kết nối cảm biến đa kênh

(7) Pin sử dụng một lần có dung lượng cao

1.Mô tả sản phẩm

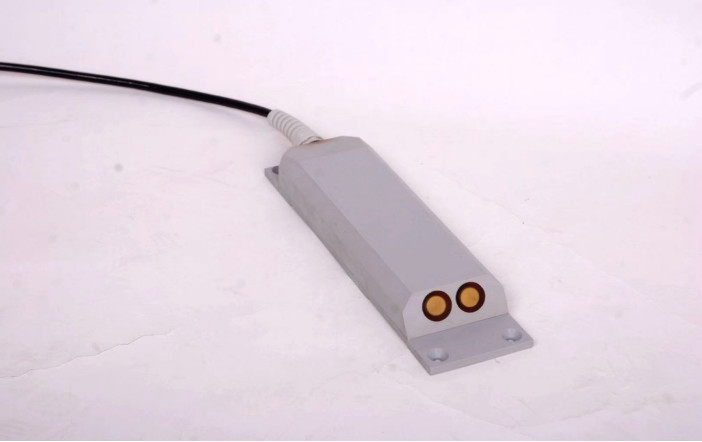

Sản phẩm đo tốc độ dòng chảy theo nguyên tắc hiệu ứng Doppler siêu âm, và có thể đo mức nước và nhiệt độ thông qua cảm biến áp suất.có thể hiệu quả chống nước và niêm phong.

◆ Giao tiếp qua giao thức Modbus và bus RS485 được sử dụng để giao tiếp với máy tính cầm tay.

◆ Thiết bị cảm biến dưới nước dễ cài đặt.

◆ Tất cả các thiết bị được thiết kế bằng điện tử, nguồn điện áp cao, tiêu thụ năng lượng thấp, không có bộ phận cơ khí.độ tin cậy cao và chống can thiệp mạnh mẽ.

◆ Một loạt các ứng dụng. Nó có thể được áp dụng trong nhiều môi trường nước khác nhau từ nước tinh khiết đến nước sông vàng.

2.Pnguyên tắc của sản phẩm

Nguyên tắc đo lưu lượng Doppler: Khi nguồn siêu âm và người quan sát thực hiện chuyển động tương đối, tần số nhận được bởi người quan sát sẽ khác với tần số của nguồn siêu âm.Do đó, các hạt nhỏ và bong bóng di chuyển với nước tương đối với bộ chuyển đổi siêu âm cũng sẽ thay đổi tần số nhận của bộ chuyển đổi,và tăng với sự gia tăng tốc độ chuyển động của dung dịch trong nướcDo đó, sự thay đổi tần số Doppler được đo, và tốc độ dòng chảy của nước tại điểm của máy đo dòng chảy Doppler được đo.Điều này được nhân với diện tích cắt ngang của kênh để có được thông tin dòng chảy.

Bởi vì đo lưu lượng Doppler sử dụng tốc độ lan truyền âm thanh trong nước, và tốc độ lan truyền âm thanh trong nước có liên quan chặt chẽ đến nhiệt độ nước,Thiết bị có cảm biến nhiệt độ tích hợp để đo nhiệt độ, và sau đó điều chỉnh tốc độ âm thanh.

Việc đo độ sâu mức sử dụng cảm biến áp suất để đo khoảng cách giữa vị trí của cảm biến tốc độ dòng chảy và mức chất lỏng.

3. Parameter sản phẩm

3.1 Đặc điểm của sản phẩm

◆ Các loại đo: tốc độ điểm, mức độ chất lỏng, nhiệt độ, tốc độ dòng chảy

◆ Lớp bảo vệ: IP68

◆ Phương pháp đo: trực tuyến

◆ Nguyên tắc đo: phương pháp Doppler âm thanh, phương pháp khu vực vận tốc

◆ Nguồn cung cấp điện: pin, năng lượng mặt trời, nguồn điện

◆ tín hiệu đầu ra: Modbus RS485

◆ Nội dung tín hiệu đầu ra: tốc độ điểm, dòng chảy tức thời, dòng chảy tích lũy, mực nước, nhiệt độ

◆ tín hiệu đầu ra (năng lượng bên ngoài): 4 ~ 20mA

◆ 4 ~ 20mA Nội dung tín hiệu đầu ra: dòng chảy tức thời

◆ Các yêu cầu về pH của chất lỏng: pH 6~8

◆ Nhu cầu áp suất chất lỏng: 1 khí quyển tiêu chuẩn trong môi trường tự nhiên

◆ Tiêu thụ năng lượng hoạt động liên tục:12V*65mA=12V*0.065A≈0.8W

3.2 Chỉ số đo

3.3 Thông số kỹ thuật

4.Atrường hợp áp dụng
