Place of Origin:
CHINA
Hàng hiệu:
KACISE
Chứng nhận:
CE
Model Number:
GXSENSORS
Băng hình
Băng hình
Băng hình
Lời giới thiệu
Các cảm biến siêu âm dòng GXUS bao gồm nhiều kịch bản ứng dụng trong tự động hóa công nghiệp.Các nhiệm vụ đo lường hoặc phát hiện mức độ lấp ở cổng và cửa: chúng cung cấp các giải pháp cho các yêu cầu ứng dụng khác nhau nhất.
Các cảm biến có đầu ra chuyển đổi kỹ thuật số hoặc giao diện analog 4-20 mA là phổ biến.Hầu hết các cảm biến có thể được dạy hoặc tham số hóa thông qua một giao diện và do đó thích nghi với ứng dụng tương ứng.
Đặc điểm
Độ phân giải cao
Thời gian phản ứng ngắn
Vùng mù nhỏ
Các đầu ra khác nhau có sẵn: đầu ra chuyển đổi, tương tự hoặc RS232/485
Thông số kỹ thuật
GXUS-M18
GXUS-M30
|
Phạm vi cảm biến |
70... 1000 mm; 120... 2000 mm; 200... 3000 mm |
|
Bảng mục tiêu tiêu chuẩn |
100 mm x 100 mm |
|
Tần số của bộ chuyển đổi |
khoảng 255 kHz |
|
Sự chậm trễ trong phản hồi |
khoảng 125 ms |
|
Màu xanh LED |
Điện bật |
|
Màu vàng LED |
chất rắn: đối tượng trong phạm vi đánh giá |
|
nhấp nháy: chức năng chương trình, đối tượng được phát hiện |
|
|
Đèn LED màu đỏ |
Solid: Lỗi |
|
nhấp nháy: chức năng chương trình, không có đối tượng được phát hiện |
|
Điện áp hoạt động UB |
10... 30 V DC, sóng 10 % SS |
|
Dòng điện cung cấp không tải I0 |
≤45 mA |
|
Loại đầu ra |
1 đầu ra tương tự 0-10V hoặc 4...20mA. |
|
Nghị quyết |
0.11 mm ở phạm vi cảm biến tối đa |
|
Phản lệch của đường cong đặc trưng |
±1 % giá trị toàn diện |
|
Độ chính xác lặp lại |
±0.1 % giá trị toàn diện |
|
Kháng tải |
> 1kOhm |
|
Ảnh hưởng của nhiệt độ |
±1.5 % giá trị toàn diện |
|
Nhiệt độ môi trường |
-25... 70 °C (-13... 158 °F) |
|
Nhiệt độ lưu trữ |
-40... 85 °C (-40... 185 °F) |
|
Loại kết nối |
Kết nối thiết bị M12 x 1, 4-pin |
|
Mức độ bảo vệ |
IP65 (IP66 có thể chọn) |
|
Vật liệu |
Nhà chứa: đồng mạ đúc nickel hoặc thép không gỉ hoặc nhựa |
|
Bộ chuyển đổi: hỗn hợp nhựa epoxy / quả cầu thủy tinh rỗng; bọt polyurethane |
Điều chỉnh giới hạn đánh giá
Cảm biến siêu âm có đầu ra tương tự với hai giới hạn đánh giá có thể dạy.Điện áp cung cấp phải được áp dụng cho đầu vào TEACH-IN trong ít nhất 1 giâyCác đèn LED cho biết liệu cảm biến đã nhận ra mục tiêu trong quá trình TEACH-IN.
Hai chức năng đầu ra khác nhau có thể được thiết lập:
1. Giá trị tương tự tăng lên với khoảng cách tăng lên đối tượng (ramp tăng lên)
2. Giá trị tương tự giảm theo khoảng cách tăng lên đối tượng (ramp giảm)
Các giới hạn đánh giá chỉ có thể được xác định trong vòng 5 phút đầu tiên sau khiNhanh lên.
Để sửa đổi các giới hạn đánh giá sau đó,người dùng chỉ có thể chỉ định các giá trị mong muốn sau khi bật lại.
Đường dốc tăng lên của TEACH-IN (A2 > A1)
-Đối tượng vị trí ở giới hạn đánh giá dưới
- giới hạn dưới A1 với - UB
- Vị trí đối tượng ở giới hạn đánh giá trên
- giới hạn trên của A2 với + UB
Đường dốc rơi TEACH-IN (A1 > A2):
-Đối tượng vị trí ở giới hạn đánh giá dưới
- giới hạn dưới của TEACH-IN A2 với + UB
- Vị trí đối tượng ở giới hạn đánh giá trên
- giới hạn trên của A1 với - UB
Cài đặt mặc định
A1: Khu vực không thể sử dụng
A2: Phạm vi cảm biến danh nghĩa
Chế độ hoạt động: Cầu thang
Màn hình LED
|
Hiển thị tùy thuộc vào chế độ hoạt động |
Đèn LED màu đỏ |
Đèn LED màu vàng |
|
Giới hạn đánh giá của TEACH-IN Đối tượng được phát hiện Không có vật thể nào được phát hiện Đối tượng không chắc chắn (TEACH-IN không hợp lệ) |
tắt chớp mắt trên |
chớp mắt tắt tắt |
|
Chế độ bình thường (phạm vi đánh giá) |
tắt |
trên |
|
Phạm vi lỗi |
trên |
trạng thái trước |
GXUS-M56
|
Khoảng cách |
50...500mm;100...1000mm;200...3000mm;300...5000mm; 500...6000mm |
|
Nghị quyết |
3mm hoặc 0,1%(lớn hơn) |
|
Thời gian phản ứng |
< 200ms |
|
Hiển thị |
Đèn LED |
|
Góc phát thải |
20° |
|
Khả năng đầu ra tương tự |
4~20mA/500Ω tải |
|
Ssản lượng phù thủy |
RELAY DC 30V / 5A, PNP / NPN(Không cần) |
|
RS232/485 |
Giao thức MODBUS hoặc giao thức tùy chỉnh (không cần thiết)) |
|
Nguồn cung cấp điện |
Tiêu chuẩn 24VDC(±15%) |
|
Nhiệt độ môi trường |
- 20~+60°C |
|
Lớp bảo vệ |
IP65 (IP66 có thể chọn) |
|
Cài đặt |
M56*2 |

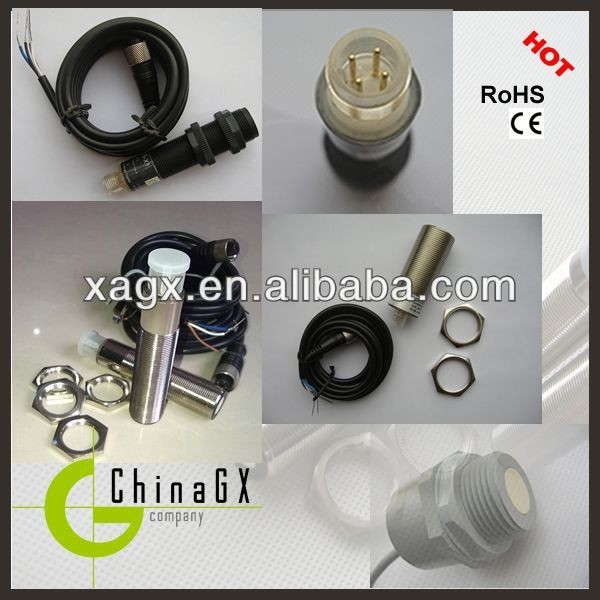

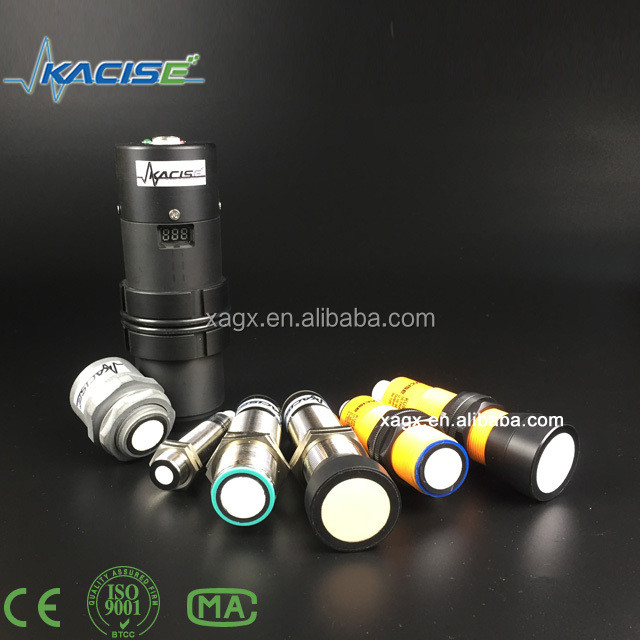

Cảm biến siêu âm liên quan
Thông tin về bao bì và phụ kiện
2 đơn vị trong hộp và tất cả các hộp được đóng gói trong các gói tiêu chuẩn hoặc yêu cầu của khách hàng có sẵn.
Các phụ kiện là như sau:
a, cáp dài 2 mét
b, 2 nốt để cố định cảm biến
Thông tin đặt hàng
