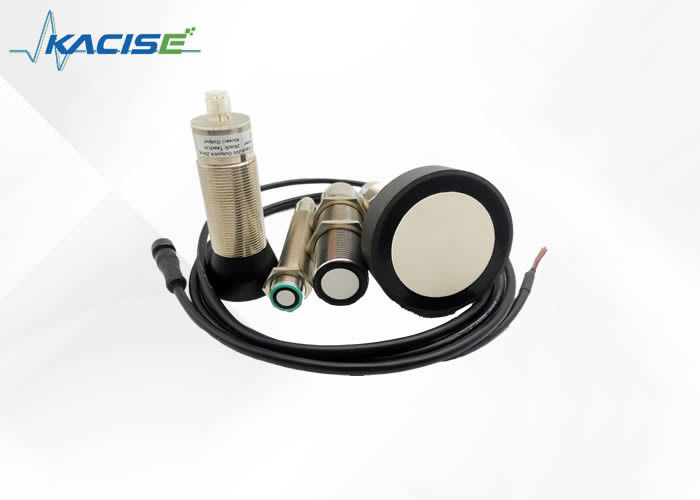

2024 Cảm biến mức nước siêu âm mới với phạm vi đo 100mm-5000mm, loại đầu ra đa loại và chống nước IP67.

2024 cảm biến mực nước siêu âm được thiết kế mới với khoảng cách đo 100mm-5000mm

Đặc trưng

• Tương thích với nhiều loại sản phẩm tương tự này.
• Độ nhạy cao
• Số đọc có thể xảy ra ở tốc độ tối đa 33mS(30Hz) trong phạm vi 3m hoặc xảy ra ở tốc độ tối đa 80ms(12,5Hz) trong phạm vi 10m.
• Hoạt động chạy tự do có thể liên tục đo và xuất thông tin kiểm lâm
• Nguồn cung cấp 9V-28V với mức rút dòng trung bình rất thấp
• Loại đầu ra đa dạng như analog (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.
• Cảm biến hoạt động ở tần số 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz

Giới thiệu tóm tắt về cảm biến siêu âm được thiết kế mới 2018

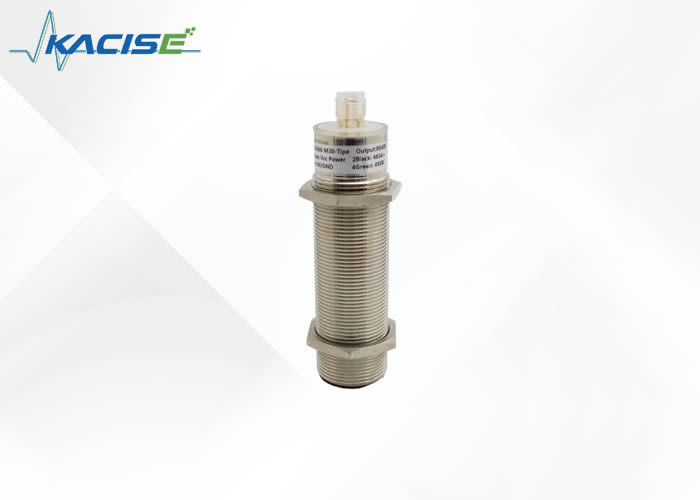

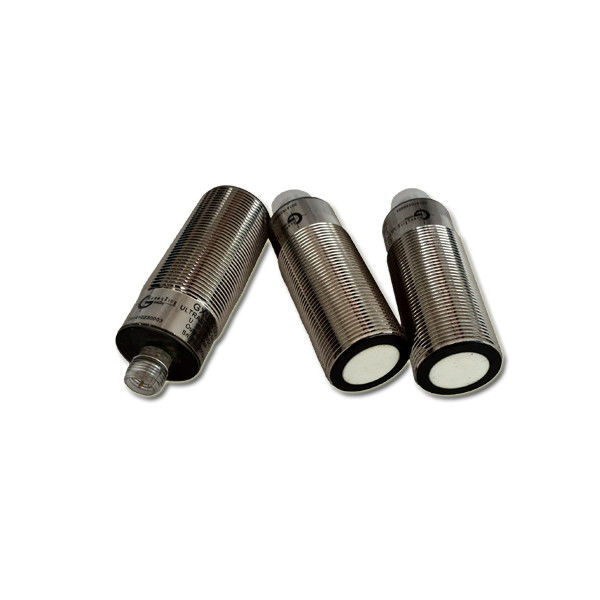

Cảm biến này cung cấp khả năng phát hiện và phạm vi từ rất ngắn đến tầm xa, trong vỏ bằng nhựa PVC hoặc thép không gỉ nhỏ gọn, chắc chắn, được thiết kế để đáp ứng sự xâm nhập của nước IP67. Hoạt động nguồn 9.0V-28V phát hiện các vật thể từ 0,1 mét đến 10 mét và cung cấp thông tin phạm vi sonar từ 0,25 mét đến 10 mét với độ phân giải 0,001 mét hoặc 0,01 mét. Các định dạng đầu ra giao diện bao gồm đầu ra độ rộng xung, đầu ra điện áp analog đầu ra dòng điện 0/4-20mA, đầu ra NPN/PNP và đầu ra RS485,RS232 được hỗ trợ modbus-RTU và modbus-ASCII.

Thông số

Đồng bộ hóa bên ngoài

Cảm biến có thể được đồng bộ hóa bằng ứng dụng bên ngoài của điện áp sóng vuông. Xung đồng bộ hóa ở đầu vào đồng bộ hóa sẽ bắt đầu một chu kỳ đo. Xung phải có thời lượng lớn hơn 100 μs. Chu kỳ đo bắt đầu với cạnh xuống của xung đồng bộ hóa. Mức thấp > 1 s hoặc đầu vào đồng bộ mở sẽ khiến cảm biến hoạt động bình thường. Mức cao ở đầu vào đồng bộ hóa sẽ vô hiệu hóa cảm biến. Hai chế độ hoạt động có sẵn:

1. Nhiều cảm biến có thể được điều khiển bằng cùng một tín hiệu đồng bộ. Các cảm biến được đồng bộ hóa.

2. Các xung đồng bộ hóa được gửi theo chu kỳ đến từng cảm biến. Các cảm biến hoạt động ở chế độ đa kênh.

Đồng bộ hóa nội bộ

Các kết nối đồng bộ hóa của tối đa 5 cảm biến có khả năng đồng bộ hóa bên trong được kết nối với nhau. Khi cấp nguồn, các cảm biến này sẽ hoạt động ở chế độ ghép kênh.

Độ trễ phản hồi tăng theo số lượng cảm biến được đồng bộ hóa. Không thể thực hiện đồng bộ hóa trong TEACH-IN và ngược lại. Các cảm biến phải được vận hành theo cách không đồng bộ để hướng dẫn các giới hạn đánh giá.

Ghi chú:

Nếu tùy chọn đồng bộ hóa không được sử dụng, đầu vào đồng bộ hóa phải được kết nối với mặt đất (0V) hoặc cảm biến phải được vận hành thông qua đầu nối cáp V1 (4 chân).

Điều chỉnh giới hạn đánh giá

Cảm biến siêu âm có đầu ra tương tự với hai giới hạn đánh giá có thể dạy được. Chúng được thiết lập bằng cách áp dụng điện áp cung cấp - U_Bhoặc + U_Bđến đầu vào TEACH-IN. Điện áp nguồn phải được cấp vào đầu vào TEACH-IN trong ít nhất 1 giây. Đèn LED cho biết cảm biến có nhận dạng được mục tiêu trong quy trình TEACH-IN hay không. Giới hạn đánh giá dưới A1 được dạy với - U_B, A2 với + U_B.

Hai chức năng đầu ra khác nhau có thể được thiết lập:

1. Giá trị tương tự tăng khi khoảng cách đến đối tượng tăng lên (đoạn tăng dần)

2. Giá trị tương tự giảm khi khoảng cách đến đối tượng tăng lên (đoạn đường dốc)

Giới hạn đánh giá chỉ có thể được xác định trong vòng 5 phút đầu tiên sau khi

Bật nguồn. Để sửa đổi các giới hạn đánh giá sau này,

người dùng chỉ có thể chỉ định các giá trị mong muốn sau lần Bật nguồn mới.

Đoạn đường lên TEACH-IN (A2 > A1)

- Định vị đối tượng ở giới hạn đánh giá thấp hơn

- TEACH-IN giới hạn dưới A1 với - U_B

- Định vị đối tượng ở giới hạn đánh giá trên

- TEACH-IN giới hạn trên A2 với + U_B

Đoạn đường rơi TEACH-IN (A1 > A2):

- Định vị đối tượng ở giới hạn đánh giá thấp hơn

- TEACH-IN giới hạn dưới A2 với + U_B

- Định vị đối tượng ở giới hạn đánh giá trên

- TEACH-IN giới hạn trên A1 với - U_B

Cài đặt mặc định

A1: diện tích không sử dụng được

A2: phạm vi cảm biến danh nghĩa

Phương thức hoạt động: đoạn đường dốc tăng
