Place of Origin:
CHINA
Hàng hiệu:
KACISE
Chứng nhận:
CE
Model Number:
KACISE ULTRASONIC SENSORS
Tài liệu:
Băng hình
Băng hình
Băng hình

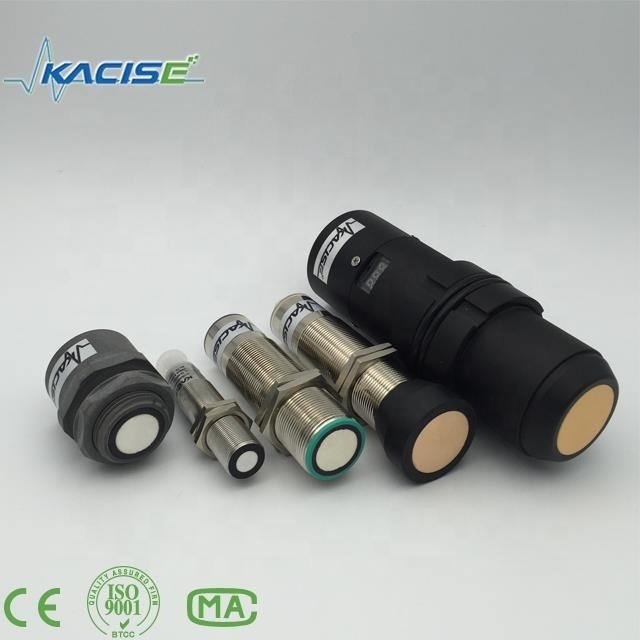

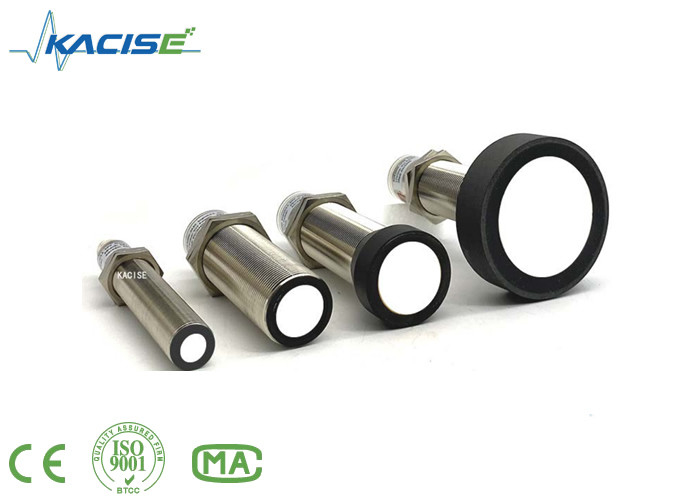

Tính năng của bộ chuyển đổi chất tẩy rửa siêu âm bán nóng
1- Tương thích với nhiều loại sản phẩm tương tự.
2- Nhạy cảm cao.
3. Các bài đọc có thể xảy ra lên đến 33mS ((30Hz) trong vòng 3m hoặc xảy ra lên đến 80mS ((12.5Hz) trong vòng 10m.
4. Hoạt động chạy tự do có thể liên tục đo lường và đầu ra thông tin ranger
5. 9V-28V cung cấp với rất thấp trung bình nguồn điện
6. Loại đầu ra đa loại như analog (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.
7. Cảm biến hoạt động ở 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz
Cảm biến này cung cấp phát hiện và phạm vi rất ngắn đến xa, trong một vỏ PVC hoặc thép không gỉ nhỏ gọn, mạnh mẽ, được thiết kế để đáp ứng sự xâm nhập của nước IP67.Hoạt động 0V-28V phát hiện vật thể từ 0.1m đến 10m và cung cấp thông tin phạm vi sonar từ 0,25m ra đến 10m ra với độ phân giải 0,001m hoặc 0,01m. Các định dạng đầu ra giao diện bao gồm là đầu ra chiều rộng xung,đầu ra điện áp tương tự 0/4-20mA đầu ra dòng điện, đầu ra NPN / PNP và đầu ra RS485, RS232 modbus-RTU và modbus-ASCII được hỗ trợ.
|
Các thông số |
|
Thông số kỹ thuật chung |
|
Khoảng cách cảm biến 100.4000mm |
|
Phạm vi điều chỉnh 100.4000mm |
|
Vùng không thể sử dụng 0,200mm |
|
Bảng mục tiêu tiêu chuẩn 100mm × 100mm |
|
Tần số của bộ chuyển đổi khoảng 112kHz |
|
Trễ phản hồi Khoảng 195ms |
|
Các chỉ số/các phương tiện vận hành |
|
Đèn LED màu xanh Điện bật |
|
Đèn LED màu vàng Chỉ báo trạng thái chuyển đổi Nhấp nháy: đối tượng chức năng chương trình được phát hiện |
|
Đỏ LED màu đỏ vĩnh viễn: lỗi màu đỏ, |
|
Thông số kỹ thuật điện |
|
Điện áp hoạt động UB10.30VDC, sóng 10%ss |
|
Tiêu thụ năng lượng P0≤ 900 mW |
|
Sản lượng |
|
Loại đầu ra đầu ra tương tự 0,10V |
|
Phạm vi đánh giá độ phân giải [mm]/4000, nhưng ≥ 0,35 mm |
|
Phân lệch của đường cong đặc trưng ≤ 0,2% của giá trị toàn diện |
|
Độ chính xác lặp lại ≤ 0,1% của giá trị toàn diện |
|
Kháng tải 0,500 Ohm |
|
Ảnh hưởng của nhiệt độ ≤ 2% so với giá trị toàn diện |
|
Điều kiện môi trường |
|
Nhiệt độ môi trường -25,70°C |
|
Nhiệt độ lưu trữ -40,85°C |
|
Thông số kỹ thuật cơ khí |
|
Mức bảo vệ IP67 |
|
Bộ kết nối M12x1,4-PIN |
|
Vật liệu nhà mạ đồng, mạ nickel |
|
Bộ chuyển đổi hỗn hợp nhựa epoxy / hình cầu thủy tinh rỗng; Vũ polyurethane |
|
Trọng lượng 60g |
Đồng bộ hóa bên ngoài
Cảm biến có thể được đồng bộ hóa bằng cách áp dụng điện áp sóng vuông bên ngoài.Động mạch phải có thời gian dài hơn 100 μs. Chu kỳ đo bắt đầu với cạnh giảm của xung đồng bộ hóa. Một mức thấp > 1 s hoặc đầu vào đồng bộ hóa mở sẽ dẫn đến hoạt động bình thường của cảm biến.Một mức cao tại đầu vào đồng bộ hóa vô hiệu hóa cảm biếnHai chế độ hoạt động có sẵn:
1Nhiều cảm biến có thể được điều khiển bởi cùng một tín hiệu đồng bộ hóa.
2Các xung đồng bộ được gửi theo chu kỳ đến các cảm biến riêng lẻ.
Đồng bộ hóa nội bộ
Các kết nối đồng bộ của tối đa 5 cảm biến có khả năng đồng bộ nội bộ được kết nối với nhau.
Sự chậm trễ phản hồi tăng theo số lượng cảm biến được đồng bộ hóa.Các cảm biến phải được vận hành một cách không đồng bộ để dạy các giới hạn đánh giá.
Lưu ý:
Nếu không sử dụng tùy chọn đồng bộ hóa, đầu vào đồng bộ hóa phải được kết nối với mặt đất (0V) hoặc cảm biến phải được vận hành thông qua đầu nối cáp V1 (4-pin).
Điều chỉnh giới hạn đánh giá
Các cảm biến siêu âm có một đầu ra tương tự với hai giới hạn đánh giá có thể dạy.Bhoặc + UBĐiện áp cung cấp phải được áp dụng cho đầu vào TEACH-IN trong ít nhất 1 giây. Đèn LED cho thấy liệu cảm biến đã nhận ra mục tiêu trong quá trình TEACH-IN.Giới hạn đánh giá dưới A1 được dạy với - UB, A2 với + UB.
Hai chức năng đầu ra khác nhau có thể được thiết lập:
1. Giá trị tương tự tăng lên với khoảng cách tăng lên đối tượng (ramp tăng lên)
2. Giá trị tương tự giảm theo khoảng cách tăng lên đối tượng (ramp giảm)
Các giới hạn đánh giá chỉ có thể được xác định trong vòng 5 phút đầu tiên sau khi
Để thay đổi giới hạn đánh giá sau đó,
người dùng chỉ có thể chỉ định các giá trị mong muốn sau khi bật lại.
Đường dốc tăng lên của TEACH-IN (A2 > A1)
- Vị trí đối tượng ở giới hạn đánh giá thấp hơn
- giới hạn dưới A1 với - UB
- Vị trí đối tượng ở giới hạn đánh giá trên
- giới hạn trên của TEACH-IN A2 + UB
Đường dốc rơi TEACH-IN (A1 > A2):
- Vị trí đối tượng ở giới hạn đánh giá thấp hơn
- giới hạn dưới của TEACH-IN A2 với + UB
- Vị trí đối tượng ở giới hạn đánh giá trên
- giới hạn trên của A1 với - UB
Cài đặt mặc định
A1: Khu vực không thể sử dụng
A2: Phạm vi cảm biến danh nghĩa
Chế độ hoạt động: Cầu thang
Điều chỉnh đặc điểm nón âm thanh của máy phát điện 40khz siêu âm được thiết kế mới năm 2020:
Bộ cảm biến siêu âm cho phép hai hình dạng khác nhau của nón âm thanh, nón âm thanh góc rộng và nón âm thanh góc nhỏ.
1. Ống nhỏ âm thanh nón
- tắt nguồn cung cấp năng lượng
- kết nối dây đầu vào Teach với -UB
- bật nguồn cung cấp năng lượng
- đèn LED màu đỏ nhấp nháy một lần với một thời gian tạm dừng trước khi tiếp theo.
- đèn LED màu vàng: liên tục bật: cho thấy sự hiện diện của một vật thể hoặc vật thể gây nhiễu trong phạm vi cảm biến
- ngắt kết nối của Teach-input dây từ -UB và thay đổi được lưu
2. Long góc âm thanh nón
- tắt nguồn cung cấp năng lượng
- kết nối dây truyền dẫn với + UB
- bật nguồn cung cấp năng lượng
- đèn LED màu đỏ nhấp nháy hai lần với một thời gian tạm dừng dài trước khi tiếp theo.
- đèn LED màu vàng: liên tục bật: chỉ ra một vật thể hoặc vật thể gây nhiễu trong phạm vi cảm biến
- ngắt kết nối của Teach-input dây từ + UB và thay đổi được lưu
Điều kiện lắp đặt
Nếu cảm biến được lắp đặt ở nhiệt độ môi trường giảm xuống dưới 0 °C, nó nên làm tốt trên các biện pháp bảo vệ.nó phải được cố định ở giữa của sợi nhà.
Thông tin về bao bì và phụ kiện
2 đơn vị trong hộp và tất cả các hộp được đóng gói trong các gói tiêu chuẩn hoặc yêu cầu của khách hàng có sẵn.
Các phụ kiện là như sau:
a, cáp dài 2 mét
b, 2 nốt để cố định cảm biến
