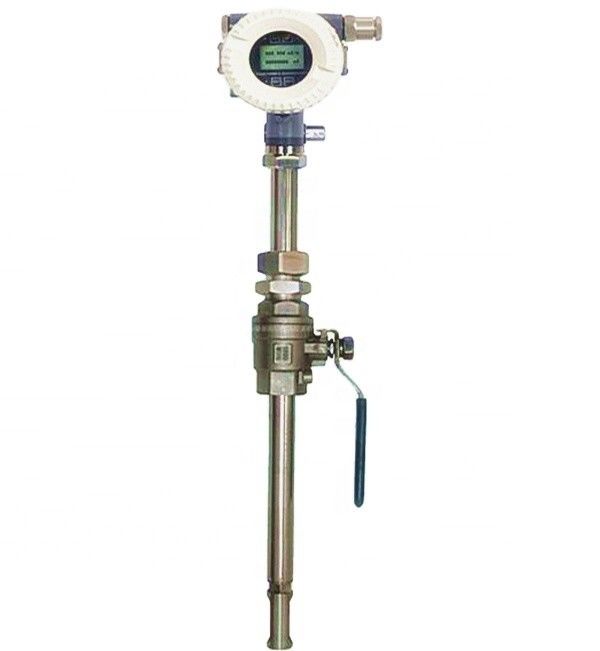

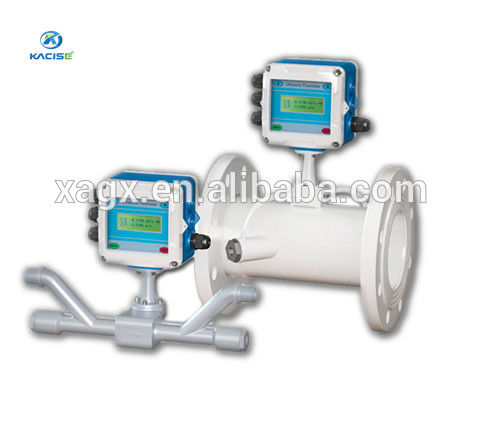

Máy đo khối lượng luồng không khí siêu âm với đầu ra 4-20mA, kích thước ống 15mm-6000mm và độ chính xác 1,0%.

Mặt hàng

Thông số kỹ thuật

Đơn vị chính

Sự chính xác

Tốt hơn ±1%

Độ lặp lại

Tốt hơn 0,2%

Nguyên tắc

Nguyên lý đo thời gian vận chuyển

Đo lường

Giai đoạn

500 mili giây

Trưng bày

LCD có đèn nền, hiển thị lưu lượng/nhiệt tích lũy, lưu lượng/nhiệt tức thời, vận tốc, thời gian, v.v.

đầu ra

Đầu ra analog: đầu ra dòng điện 4-20mA hoặc 0-20mA. Trở kháng 0∼1kW. Độ chính xác 0,1%.

Đầu ra OCT: Tín hiệu tần số (1 ~ 9999HZ)

Đầu ra rơle: trên 20 tín hiệu nguồn (không có tín hiệu, dòng ngược, v.v.)

Cổng nối tiếp RS485

đầu vào

Ba đầu vào tương tự

Đầu vào điện trở PT100 ba dây (tùy chọn)

Các chức năng khác

Tự động ghi lại dữ liệu tổng hợp trong 64 ngày/64 tháng/5 năm qua;

Thời gian bật nguồn và tốc độ dòng tương ứng của 64 lần bật và tắt nguồn gần nhất. Cho phép bù tổn thất lưu lượng thủ công hoặc tự động

Trạng thái làm việc của thiết bị trong 64 ngày qua

đường ống

vật liệu

Thép, thép không gỉ, gang, ống xi măng, đồng, PVC, nhôm, FRP, v.v. Được phép lót

Kích cỡ

15-6000mm

Phần ống thẳng

Ở thượng lưu phải vượt quá 10D, ở hạ lưu phải vượt quá 5D, ở thượng nguồn chiều dài phải vượt quá 30D tính từ lối vào của máy bơm. (D là đường kính ống)

Chất lỏng

Các loại

Nước, nước biển, nước thải công nghiệp, chất lỏng axit và kiềm, rượu, bia, tất cả các loại dầu có thể truyền chất lỏng đồng nhất siêu âm

Nhiệt độ

Tiêu chuẩn: -30°c - 90°c, Nhiệt độ cao: -30°c- 160°c

Độ đục

Ít hơn 10000ppm, có một chút bong bóng

Hướng dòng chảy

Đo hai chiều, đo lưu lượng/nhiệt thực

Môi trường

Nhiệt độ

Thiết bị chính: -30°c - 80°c

Đầu dò: -40°C -110°C, Đầu dò nhiệt độ: chọn theo yêu cầu

Độ ẩm

Thiết bị chính: 85% RH

Đầu dò: ngâm trong nước, độ sâu nước dưới 3m

Cáp

Dây xoắn đôi, chiều dài tiêu chuẩn 20m, có thể kéo dài đến 500m (không khuyến khích); Liên hệ với nhà sản xuất để biết yêu cầu cáp dài hơn.

Giao diện RS-485, khoảng cách truyền lên tới 1000m

Nguồn điện

AC220V hoặc DC24V

Tiêu thụ điện năng

Dưới 1,5W

Giao thức

Giao thức mở rộng MODBUS, M-BUS, Fuji và giao thức nhà máy khác

Mặt hàng

Thông số kỹ thuật

Đơn vị chính

Sự chính xác

Tốt hơn ±1%

Độ lặp lại

Tốt hơn 0,2%

Nguyên tắc

Nguyên lý đo thời gian vận chuyển

Đo lường

Giai đoạn

500 mili giây

Trưng bày

LCD có đèn nền, hiển thị lưu lượng/nhiệt tích lũy, lưu lượng/nhiệt tức thời, vận tốc, thời gian, v.v.

đầu ra

Đầu ra analog: đầu ra dòng điện 4-20mA hoặc 0-20mA. Trở kháng 0∼1kW. Độ chính xác 0,1%.

Đầu ra OCT: Tín hiệu tần số (1 ~ 9999HZ)

Đầu ra rơle: trên 20 tín hiệu nguồn (không có tín hiệu, dòng ngược, v.v.)

Cổng nối tiếp RS485

đầu vào

Ba đầu vào tương tự

Đầu vào điện trở PT100 ba dây (tùy chọn)

Các chức năng khác

Tự động ghi lại dữ liệu tổng hợp trong 64 ngày/64 tháng/5 năm qua;

Thời gian bật nguồn và tốc độ dòng tương ứng của 64 lần bật và tắt nguồn gần nhất. Cho phép bù tổn thất lưu lượng thủ công hoặc tự động

Trạng thái làm việc của thiết bị trong 64 ngày qua

đường ống

vật liệu

Thép, thép không gỉ, gang, ống xi măng, đồng, PVC, nhôm, FRP, v.v. Được phép lót

Kích cỡ

15-6000mm

Phần ống thẳng

Ở thượng lưu phải vượt quá 10D, ở hạ lưu phải vượt quá 5D, ở thượng nguồn chiều dài phải vượt quá 30D tính từ lối vào của máy bơm. (D là đường kính ống)

Chất lỏng

Các loại

Nước, nước biển, nước thải công nghiệp, chất lỏng axit và kiềm, rượu, bia, tất cả các loại dầu có thể truyền chất lỏng đồng nhất siêu âm

Nhiệt độ

Tiêu chuẩn: -30°c - 90°c, Nhiệt độ cao: -30°c - 160°c

Độ đục

Ít hơn 10000ppm, có một chút bong bóng

Hướng dòng chảy

Đo hai chiều, đo lưu lượng/nhiệt thực

Môi trường

Nhiệt độ

Thiết bị chính: -30°c - 80°c

Đầu dò: -40°C -110°C, Đầu dò nhiệt độ: chọn theo yêu cầu

Độ ẩm

Thiết bị chính: 85% RH

Đầu dò: ngâm trong nước, độ sâu nước dưới 3m

Cáp

Dây xoắn đôi, chiều dài tiêu chuẩn 20m, có thể kéo dài đến 500m (không khuyến khích); Liên hệ với nhà sản xuất để biết yêu cầu cáp dài hơn.

Giao diện RS-485, khoảng cách truyền lên tới 1000m

Nguồn điện

AC220V hoặc DC24V

Tiêu thụ điện năng

Dưới 1,5W

Giao thức

Giao thức mở rộng MODBUS, M-BUS, Fuji và giao thức nhà máy khác
