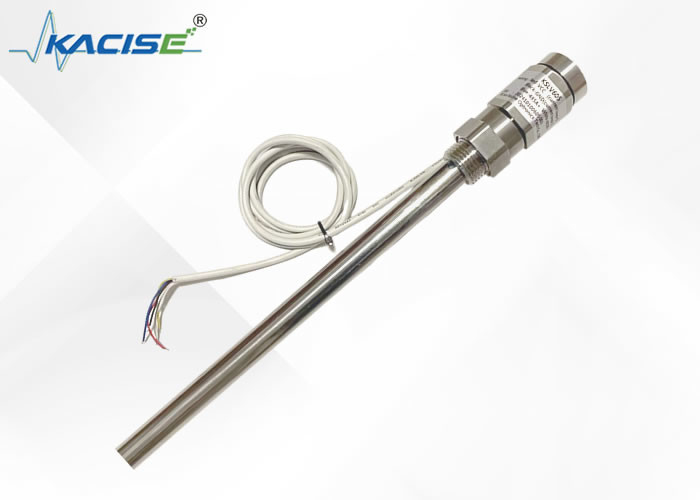

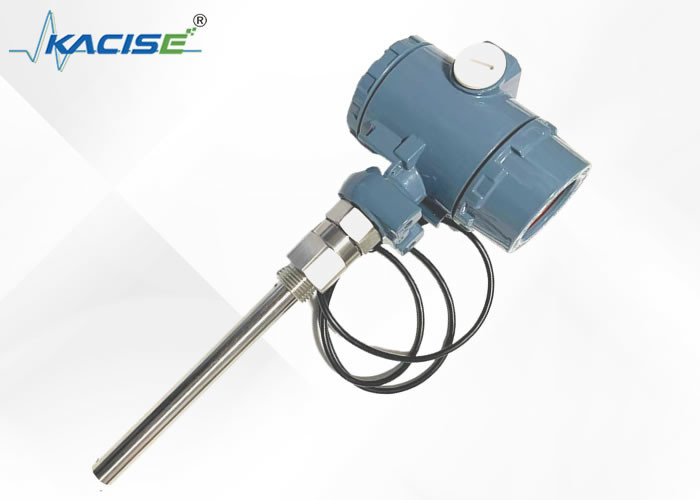

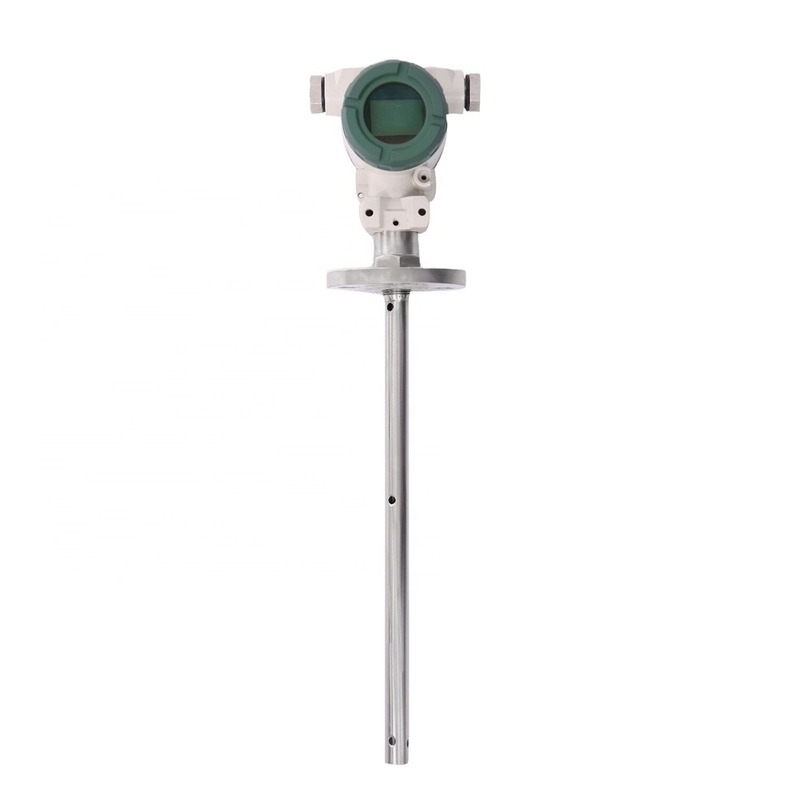

KSLV605 Series Liquid Tank Level Gauge Sensor Độ chính xác cao với cấp độ bảo vệ IP67

1 Mô tả chung

Bộ cảm biến mức độ chất lỏng thông minh có dung lượng là một bộ truyền mức độ chất lỏng (mức độ vật liệu) có thể được sử dụng cho chất lỏng, dầu, chất rắn, giao diện và đo lường.độ tin cậy được cải thiện đáng kể, nó không bị ảnh hưởng bởi hơi nước, bụi hoặc ngưng tụ và có lợi thế hoạt động lâu dài ổn định và đáng tin cậy, độ nhạy cao, tính tuyến tính tốt, khả năng chống nhiệt độ cao,Kháng áp cao, vv Máy đo nồng độ chất lỏng thông minh là một tín hiệu đo hai dây 4 ~ 20mADC, dễ điều chỉnh, truyền không dây, truyền 485, vv. Có thể được sử dụng rộng rãi trong dầu mỏ,hóa học, kim loại, điện, giấy, dược phẩm và các lĩnh vực khác.

2Tính năng

■Protocol Modbus dễ dàng tích hợp.

■Cấu trúc đơn giản không có bất kỳ thành phần di động hoặc đàn hồi nào, do đó nó có độ tin cậy cao và bảo trì tối thiểu.bảo trì trung bình và nhỏ.

■ Một loạt các đầu ra tín hiệu là thuận tiện cho các cấu hình hệ thống khác nhau.

■Thích hợp để đo mức độ của thùng chứa nhiệt độ cao và áp suất cao và giá trị đo không bị ảnh hưởng bởi nhiệt độ, trọng lượng đặc tính của chất lỏng được đo,và hình dạng và áp suất của thùng chứa.

■Nó đặc biệt thích hợp cho việc đo lường các chất lỏng ăn mòn mạnh như axit và kiềm.

■Bảo vệ cực độ nguồn cung cấp điện và điện áp quá mức hoàn hảo.

■Cảm biến mức không dây có chức năng truyền từ xa không dây.

■ Có thể đo bất kỳ phương tiện nào.

3 Thông số kỹ thuật

● Phạm vi phát hiện: 0,1-30m

● Phạm vi đo dung lượng: 10PF ¥ 500PF

●Chính xác: 0.1, 0.2, 0.5, 1

●Phạm vi áp suất: -0.1MPa

● Kháng nhiệt độ của đầu dò: -50~250°C

● Nhiệt độ xung quanh: -40°C -85°C

● Nhiệt độ lưu trữ: -55°C+125°C

● tín hiệu đầu ra: 4 ≈ 20mA, 485 truyền thông, vv

● Khoảng cách liên lạc của cảm biến cấp độ đầu ra không dây là dưới 200 mét, và điện áp nguồn cung cấp là 3,3-36V (công cụ pin tùy chọn)

● Năng lượng cung cấp điện: 536V DC

● Vật liệu cảm biến mức: thép không gỉ 316, 1Gr18Ni19Ti hoặc PTFE

●Sự ổn định lâu dài: ≤0,1%FS/năm,

● Biến nhiệt độ: ≤0,01%FS/ °C (trong phạm vi 0~70 °C)

●Cấp độ chống nổ: ExibIICT6

●Trình độ bảo vệ: IP67

4 Cấu trúc

Các cảm biến nồng độ chất lỏng có cấu trúc khác nhau do các trường hợp và tham số ứng dụng khác nhau, nhưng nói chung cấu trúc chính của nó có thể được chia thành hai phần,cụ thể là phần cảm biến và phần phát. như hình ảnh cho thấy:

A trong hình ảnh cho thấy các cảm biến, mà trực tiếp thăm dò vào các thiết bị container hoặc đo

trong môi trường đo của ống đo

B và C trong hình là các dây chuyền kết nối pha khí và pha lỏng của thiết bị đo và kiểm soát mức độ chất lỏng, được sử dụng để kết nối các dây chuyền kết nối thiết bị,và chất lỏng và áp suất trong thiết bị được kéo đến xi lanh đo.

D trong hình cho thấy xi lanh đo của thiết bị đo và kiểm soát nồng độ chất lỏng, có thể tạo thành dung lượng với điện cực cảm biến.

E được hiển thị trong hình là sườn nước thải, có thể thường xuyên xả bụi bẩn trong thiết bị đo và kiểm soát mức độ chất lỏng ra bên ngoài,Giữ bên trong ống đo của thiết bị đo và kiểm soát nồng độ chất lỏng sạch, và ngăn chặn cảm biến dính vào bụi bẩn.

F được hiển thị trong hình là bộ phát, đó là một thiết bị chuyển đổi từ điện dung sang tín hiệu dòng tiêu chuẩn,và là phần trung tâm của toàn bộ thiết bị đo và kiểm soát mức độ chất lỏngChức năng chính của nó là nhận được sự gia tăng thay đổi dung lượng do sự thay đổi mức độ chất lỏng được gửi bởi cảm biến, và sau đó sau khi chuyển đổi, nó phát ra tín hiệu hiện tại tiêu chuẩn 4-20mADC.Máy phát này sử dụng các thiết bị tích hợp quân sự., với mức tiêu thụ năng lượng thấp, khả năng chống nhiệt độ cao, độ tin cậy cao và đáp ứng các yêu cầu về an toàn nội tại.

Lưu ý: Có một phần niêm phong giữa máy phát và ống đo, bao gồm một số niêm phong,có thể đảm bảo rằng môi trường đo được tiếp xúc với cảm biến nhưng sẽ không rò rỉ ra ngoàiPhần này là một phần niêm phong quan trọng, xin đừng tháo rời nó mà không có sự đồng ý của nhà sản xuất để tránh tai nạn.
