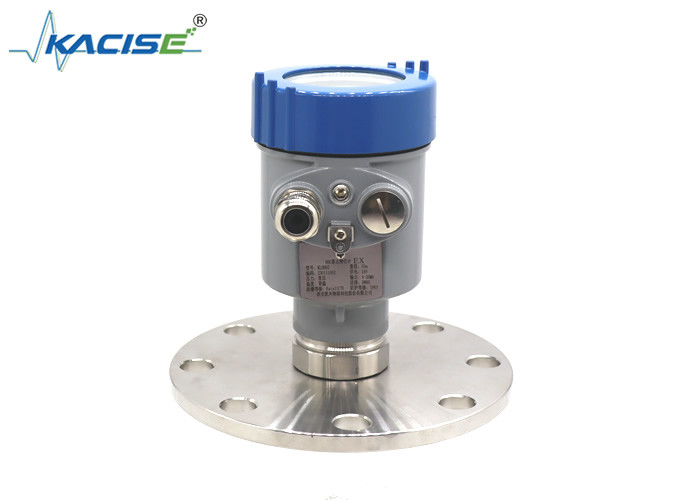

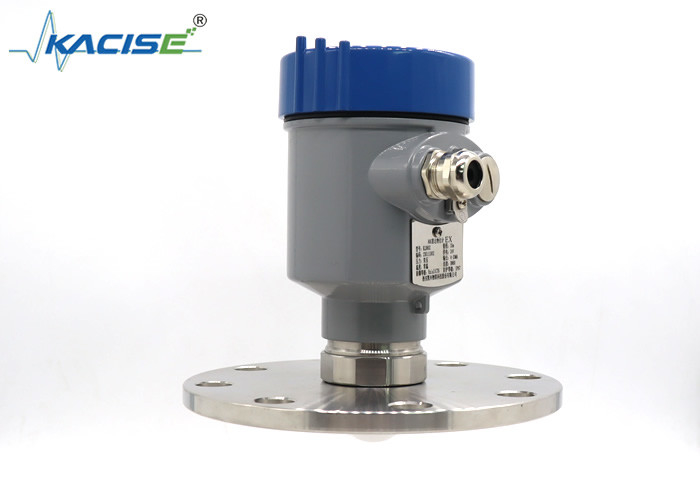

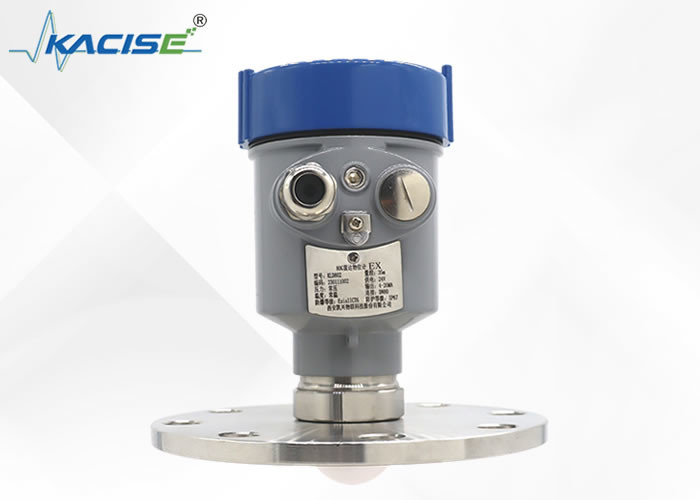

KLD802 Radar Level Sensor With Non Contact PTFE Lens Antenna For Continuous Level Measurement

KLD802 Radar Level Sensor với ăng-ten ống kính PTFE không tiếp xúc để đo mức liên tục

Lời giới thiệu

KLD802 Radar Level Sensor là một thiết bị rất tiên tiến. Nó có ăng-ten ống kính PTFE không tiếp xúc, đó là một thành phần quan trọng cho hiệu suất xuất sắc của nó.Thiết kế ăng-ten này cho phép đo lường mức liên tục mà không cần tiếp xúc vật lý với chất đoNó đặc biệt phù hợp với một loạt các ứng dụng, nơi độ chính xác và độ tin cậy là điều cần thiết.Bộ cảm biến sử dụng công nghệ radar để phát ra sóng điện từ và sau đó phân tích các tín hiệu phản xạ để xác định chính xác mức độ chất lỏng hoặc chất rắnVới cấu trúc bền và khả năng đo lường chính xác, nó có thể hoạt động hiệu quả trong nhiều môi trường công nghiệp khác nhau,cung cấp dữ liệu chính xác và thời gian thực để kiểm soát quy trình hiệu quả và quản lý hàng tồn kho.

Tính năng

1. đo không tiếp xúc.
Việc đo sẽ không bị ảnh hưởng bởi những thay đổi trong tính chất của môi trường hoặc điều kiện quá trình, chẳng hạn như nhiệt độ, áp suất hoặc cường độ bụi.loại bỏ nhu cầu lấp đầy và làm trống thùng chứa, tiết kiệm thời gian trong quá trình khởi động thiết bị và làm cho thiết bị hầu như không cần bảo trì.

2Phạm vi đo lớn và khu vực mù nhỏ
Phạm vi đo là 0,1 ~ 120m, về cơ bản đáp ứng các yêu cầu đo của điều kiện làm việc tại chỗ.

3. Kích thước ăng ten nhỏ, góc chùm là nhỏ, và khả năng lấy nét là mạnh
Nó thuận tiện để lắp đặt radar tại chỗ. Nó có khả năng chống nhiễu mạnh mẽ hơn cho môi trường bên trong bể. Ví dụ, có xáo trộn, cuộn dây sưởi ấm, phao, vvtrong bể hoặc hiệu ứng đo trong ống thẳng vẫn tốt.

4. Độ chính xác cao
Độ chính xác có thể đạt đến ± 2mm, có thể đáp ứng đầy đủ các yêu cầu về độ chính xác của điều kiện làm việc không đo.

5- Đường sóng tín hiệu ngắn.
Nó tốt hơn cho việc đo lường mức độ bột, hạt vv.


Cấu trúc sản phẩm
Đơn vị bằng mm:




Phương pháp lắp đặt
Lắp đặt vòm
Khi sử dụng cài đặt sườn, khoảng cách tối thiểu giữa thiết bị và bể
Bức tường phải 200mm.
1 mặt phẳng dữ liệu
2 trung tâm bình hoặc trục đối xứng


Thiết bị nâng


Các cảm biến mức độ radar có thể đo lường chất lỏng, bùn và chất rắn. Các cảm biến mức độ radar có khả năng chống áp suất và nhiệt độ, và sẽ không bị ảnh hưởng bởi môi trường đo trong quá trình đo lường,và có độ chính xác đo caoVề mặt lắp đặt, nếu nó có thể được sử dụng và lắp đặt đúng, nó sẽ có hiệu quả đo tốt và đảm bảo dữ liệu chính xác.
Đối với việc lắp đặt cảm biến mức độ radar, chúng ta nên chú ý đến hai điểm:
Một là để đảm bảo mức vật liệu rơi thẳng đứng sau khi nhắm vào mức vật liệu mục tiêu, và một là để tránh tiếng vang sai. Vì vậy, khi cài đặt, chúng tôi đề nghị:

1Máy đo độ cao radar nên được lắp đặt cách tường container ít nhất 20cm, tốt nhất khoảng 1/6 đường kính container.Không lắp đặt đồng hồ đo độ cao radar trên đường ống nước vào và ở giữa thùng chứa, nếu không sẽ có rất nhiều tiếng vang giả, sẽ can thiệp vào việc nhận tín hiệu bình thường.
2Nếu đồng hồ đo độ cao radar không thể duy trì khoảng cách thích hợp với tường container do đường kính tương đối nhỏ của container hoặc các lý do khác,tiếng vang giả sẽ xuất hiện trên tường container và đo mức độ radar khi khoảng cách là nhỏ, vì vậy việc gỡ lỗi Nó là cần thiết để lưu trữ tiếng vang sai để tránh lỗi trong tương lai.
3Nếu thùng chứa lắp đặt là rãnh hoặc hình nón, bạn cần phải chú ý đến việc lắp đặt.chùm tia radar của máy đo độ cao radar đạt đến điểm thấp nhất của đáy bểNếu nồng độ chất lỏng thấp hơn điểm này, nó không thể được đo. Mục đích của việc điều chỉnh điểm thấp nhất là đảm bảo độ chính xác của dữ liệu đo.


​
