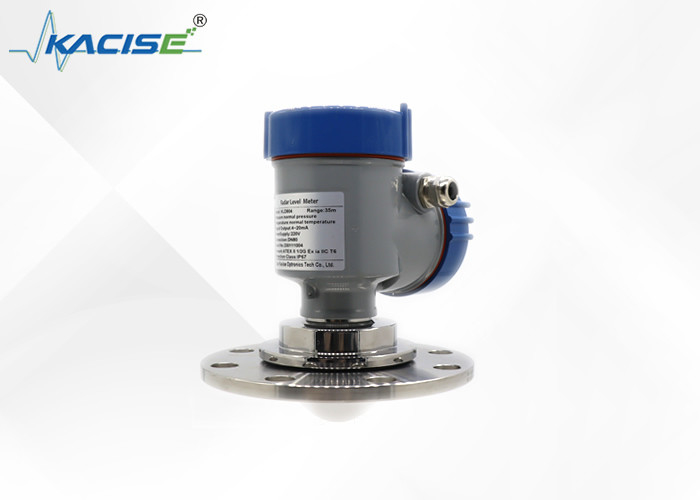

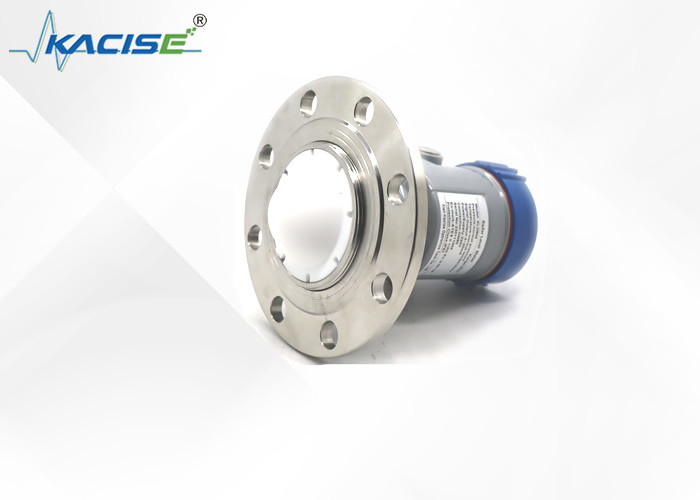

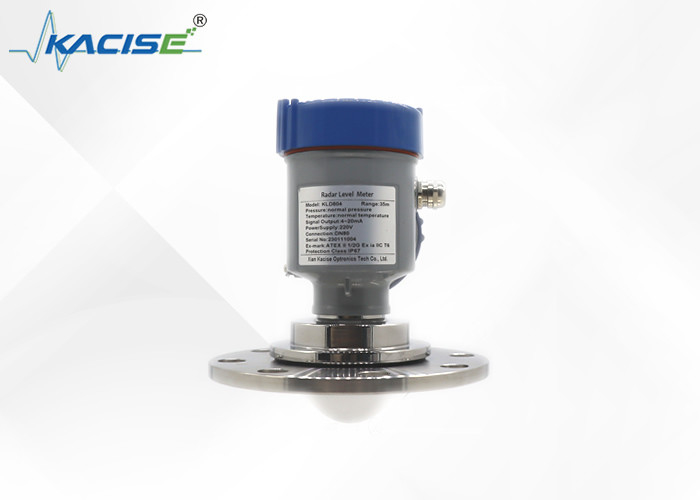

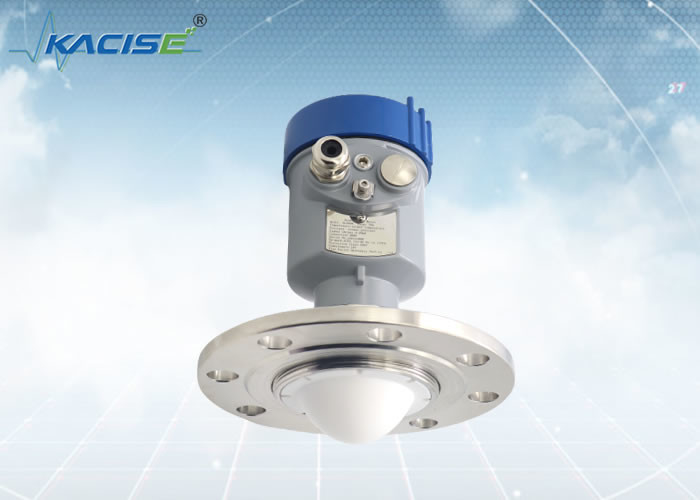

KLD804 80ghz Radar Liquid Level Transmitter Thang lưu trữ bùn Radar Liquid Level Sensor
Lời giới thiệu
KLD804 80GHz Radar Liquid Level Transmitter là một thiết bị hiệu quả cao.Hoạt động với nguồn điện 15 - 28VDC, nó sử dụng công nghệ radar 80GHz để đo chính xác mức độ chất lỏng, cung cấp dữ liệu chính xác và đáng tin cậy cho các hoạt động công nghiệp.
Tính năng
Điều kiện làm việc tại chỗ
Thiết bị được thử nghiệm là một máy bốc hơi tinh chế, bốc hơi hàm lượng nước trong môi trường để lấy ethanol với độ tinh khiết cao hơn, khuấy nhiều lớp và bọt 5-6cm.
Lưu ý: Thiết bị đo mức độ chất lỏng được sử dụng trước đây là một máy truyền áp suất chênh lệch hai vòm và hiệu ứng đo không thỏa đáng.
Quá trình đo
Đây là một sự cải tiến của kế hoạch đo lường. Bởi vì cổng lắp đặt của lò phản ứng bị giới hạn và cổng lắp đặt nghiêng và không dọc,Máy đo độ radar cần được lắp đặt thẳng đứng ở phía trên để đạt được kết quả đo tốt nhấtTại việc lắp đặt ban đầu, mặc dù nó được lắp đặt theo đường chéo, bộ đo mức radar 80G FM có góc phóng tương đối nhỏ, và tín hiệu không bị ảnh hưởng bởi lưỡi di chuyển.Sau khi gỡ lỗi, mức độ có thể được đo.
|
KLD804
|
Trung bình: chất lỏng ăn mòn mạnh, hơi nước, bọt Phạm vi đo: 0,1m~10/20/30/60/100m Kết nối quy trình: sợi vòm ≥ DN50 Nhiệt độ quá trình: -40~130°C Áp suất quá trình: -0,1 ∼1,0MPa Kích thước ăng-ten: ăng-ten ống kính 76mm Vật liệu ăng-ten: PTFE Độ chính xác: ±1mm Lớp bảo vệ: IP67 Tần số trung tâm: 80GHz góc phóng: 2° Nguồn cung cấp điện: hai dây /DC24V bốn dây /DC12 ~ 24V bốn dây /AC220V Vỏ: nhôm / nhựa / thép không gỉ Điểm xuất tín hiệu: hai dây /4...20mA/HART 4 dây 4...20mA/ RS485 Modbus |
Kích thước vỏ
Đơn vị bằng mm:
Phương pháp lắp đặt
Cài đặt sườn
Khi sử dụng lắp đặt sườn, khoảng cách tối thiểu giữa thiết bị và tường bể phải là 200mm.
Thiết bị nâng
Lưu ý: Vui lòng tránh rung động, nhiễu điện từ mạnh và tải trọng trong quá trình lắp đặt.
Phương pháp sai đường:
1. Định chuẩn trực tuyến: thiết bị quy trình tại chỗ cần phải ngừng sản xuất;
2. Định chuẩn điểm tham chiếu: cài đặt quy mô đầy đủ;
3. Kích thước máy tính trên: kháng cự 250Ω, bộ chuyển đổi Hart, giao diện USB là cần thiết.
Kết quả đo lường và phân tích
Sau khi thử nghiệm tại chỗ, bộ truyền nồng độ radar điều chỉnh tần số 80Ghz DCRD1000B4 đã được áp dụng thành công để đo nồng độ của dung dịch ethanol trong máy bay bốc hơi,vượt qua ảnh hưởng của hơi nước, bọt, và khuấy động trên các phép đo, và đạt được một hiệu ứng đo lường thỏa đáng cho người dùng.
Xi'an Kacise Optronics Tech Co., Ltd coi mình là một nhà cung cấp và nhà sản xuất giải pháp. Chúng tôi cung cấp tính linh hoạt tối đa và một đề nghị tối ưu hóa chi phí cho khách hàng OEM của chúng tôi.
Chúng tôi có thể cung cấp:
Các phạm vi bao gồm tùy chỉnh phiên bản vỏ / màu sắc, loại thread ((G-Thread / NPT Thread), tùy chỉnh phần mềm, in ấn, hướng dẫn và danh mục.Mô-đun radar có sẵn..
