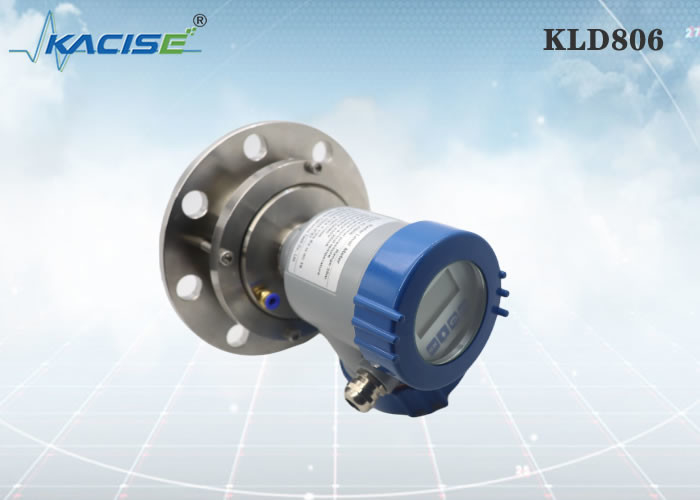

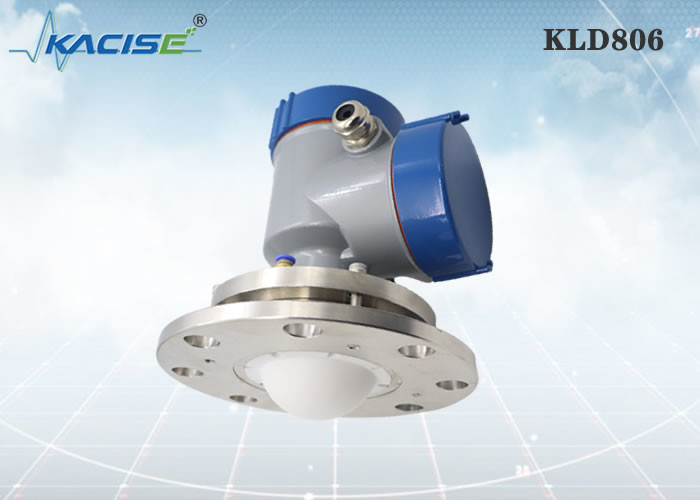

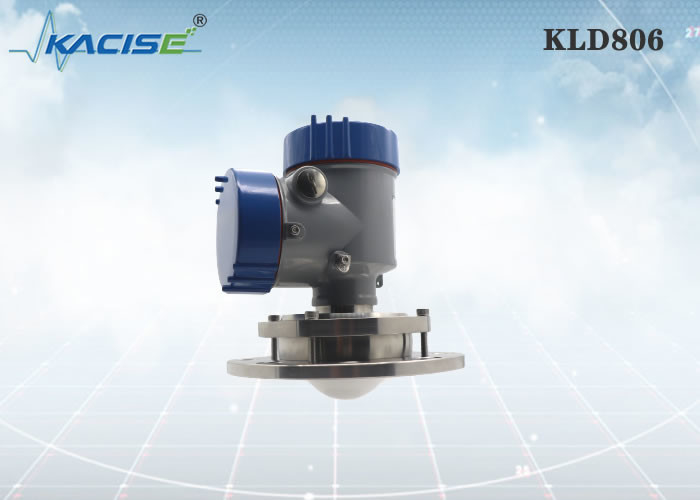

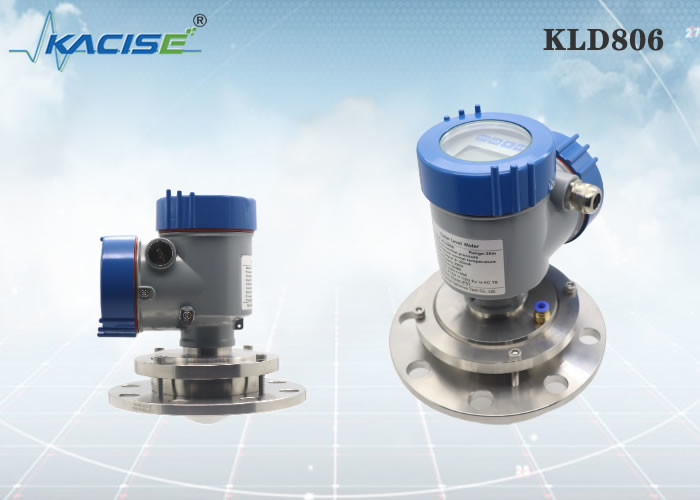

KLD806 Bean Radar Level Sensor Với Flanges Installation And Small Beam Angle
Lời giới thiệu
góc chùm
góc chùm là góc chùm mà ở đó mật độ năng lượng của sóng radar đạt đến một nửa giá trị tối đa (3dB chiều rộng).Microwave phát ra các tín hiệu ngoài phạm vi chùm và có thể được phản xạ bởi các vật thể can thiệp.
Kích thước ăng-ten càng lớn và góc chùm α càng nhỏ, tiếng vang nhiễu sẽ ít hơn.
Để đo chính xác hơn, tránh lắp đặt bất kỳ thiết bị nội bộ nào (như công tắc giới hạn, cảm biến nhiệt độ, cơ sở, vòng chân không, cuộn dây sưởi ấm, phaffles, vv.) trong phạm vi chùm tín hiệu.
Tính năng
|
KLD806
|
Trung bình: rắn, thùng chứa, thùng xử lý, áp dụng bụi mạnh Phạm vi đo: 0,3m~10/20/30/60/100m Kết nối quy trình: sợi vòm ≥ DN100 Nhiệt độ quá trình: -40~110°C Áp suất quá trình: -0,1 ∼0,3MPa Kích thước ăng-ten: ăng-ten ống kính 76mm (làm sạch tùy chọn) Vật liệu ăng-ten: PTFE Độ chính xác: ±5mm Lớp bảo vệ: IP67 Tần số trung tâm: 80GHz góc phóng: 3° Nguồn cung cấp điện: hai dây /DC24V bốn dây /DC12 ~ 24V bốn dây /AC220V Vỏ: nhôm / nhựa / thép không gỉ Điểm xuất tín hiệu: hai dây /4...20mA/HART 4 dây 4...20mA/ RS485 Modbus |
Kích thước
Cài đặt
Yêu cầu lắp đặt
Khi lắp đặt thiết bị, tránh lắp đặt nó trên ổ cắm vật liệu, và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như khuấy động chèo, v.v.
Trong điều kiện làm việc cực kỳ phức tạp, dụng cụ có thể hoạt động bình thường nếu không có trở ngại trong khu vực có bán kính 20cm tập trung vào điểm lắp đặt.
Sơ đồ kết nối cài đặt:
Độ cao cuộn lắp đặt tối đa H max phụ thuộc vào đường kính cuộn lắp đặt D và kích thước góc phóng sản phẩm.
Kết nối cài đặt quá dài sẽ ảnh hưởng đến hiệu suất radar.
Kích thước
Kích thước vỏ
Đơn vị bằng mm:
Sản xuất:
Xi'an Kacise Optronics Tech Co., Ltd coi mình là một nhà cung cấp và nhà sản xuất giải pháp. Chúng tôi cung cấp tính linh hoạt tối đa và một đề nghị tối ưu hóa chi phí cho khách hàng OEM của chúng tôi.
Chúng tôi có thể cung cấp:
Các phạm vi bao gồm tùy chỉnh phiên bản vỏ / màu sắc, loại thread ((G-Thread / NPT Thread), tùy chỉnh phần mềm, in ấn, hướng dẫn và danh mục.Mô-đun radar có sẵn..
