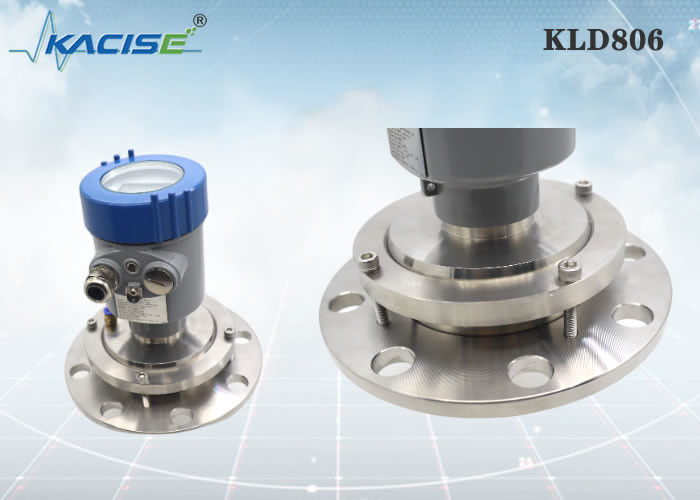

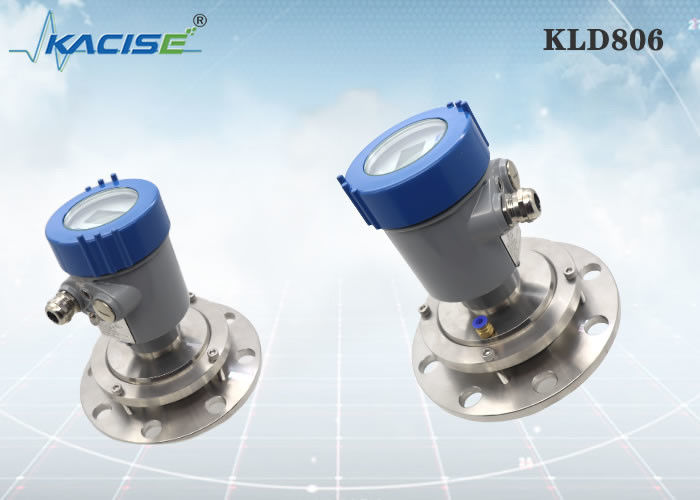

KLD806 80GHz Radar Level Sensor với chức năng thanh lọc cho ứng dụng bụi mạnh trong silo bột

Tình trạng của ngành nông nghiệp và quy mô hoạt động trên thị trường ngày nay đã đòi hỏi những công cụ hiệu quả hơn để quản lý ngũ cốc. Trong khi hệ thống giám sát mức silo trước đây có thể sử dụng các phương pháp thủ công hoặc cơ học để xác định mức hạt, thì nhiều silo được sử dụng ngày nay rất lớn, khiến các hệ thống này rất phi thực tế.
Ngày nay, radar mức silo là một phương pháp phổ biến để thiết kế một công cụ đo mức thùng hiệu quả. Đo mức radar silo sử dụng bộ tạo xung và cảm biến nạp thùng chứa hạt để xác định mức chất rắn có trong silo. Xung được truyền xuống cáp hoặc thanh tiếp xúc, sau đó quay trở lại khi gặp sự thay đổi điện môi được đánh dấu bằng sự dịch chuyển từ không khí sang hạt. Sau đó, hệ thống sẽ tính toán thời gian di chuyển của xung để xác định phép đo mức silo chứa hạt.
Một phương pháp giám sát thùng rác không dây khác sử dụng cảm biến siêu âm để khởi động và nhận xung cơ học phát hiện sự thay đổi mật độ dựa trên mức độ. Các hệ thống này tương đối nhỏ và có xu hướng tiết kiệm chi phí cao. Tuy nhiên, do sóng âm bị ảnh hưởng bởi cả độ ẩm và nhiệt độ môi trường nên máy đo mức thùng siêu âm không lý tưởng cho môi trường ẩm ướt hoặc những môi trường có nhiệt độ dao động đáng kể.
Một giải pháp mạnh mẽ hơn, cảm biến mức silo laser không cần tiếp xúc và có thể phát hiện chính xác mức hạt ở tầm xa. Các hệ thống giám sát thùng rác không dây này ít bị ảnh hưởng bởi môi trường hơn và sẽ hoạt động tốt ngay cả trong các silo cao và hẹp nhờ kiểu đo chùm tia tập trung của chúng.

• Tần số cao 80GHz, tập trung hơn
• Một loại Ăng-ten PTFE, không có cấu trúc cáp, thanh hoặc thả.
• Thích hợp cho các ứng dụng dài/cao/hẹp
• Không bị ảnh hưởng bởi sự thay đổi nhiệt độ, bụi hoặc hơi
• Hằng số điện môi > 2 được khuyến nghị
• Hỗ trợ dịch vụ OEM hàng loạt nhỏ

KLD806

Trung bình: chất rắn, thùng chứa, thùng xử lý, ứng dụng bụi mạnh Phạm vi đo: 0,3m~10/20/30/60/100m Quá trình kết nối: mặt bích ≥ DN100 Nhiệt độ xử lý: -40～110oC Áp suất quá trình: -0,1 ～ 0,3MPa Kích thước ăng-ten: ăng-ten ống kính 76mm (tùy chọn thanh lọc) Vật liệu ăng-ten: PTFE Độ chính xác: ±5mm Lớp bảo vệ: IP67 Tần số trung tâm: 80GHz Góc phóng: 3° Nguồn điện: hai dây /DC24V bốn dây /DC12~24V bốn dây /AC220V Vỏ: nhôm/nhựa/thép không gỉ Tín hiệu đầu ra: giao thức hai dây /4...20mA/HART Modbus bốn dây 4...20mA/ RS485

Khi sử dụng lắp đặt mặt bích, khoảng cách tối thiểu giữa thiết bị và thành bể phải là 200mm.
① mặt phẳng chuẩn
② tâm mạch hoặc trục đối xứng

Khi lắp đặt thiết bị, tránh lắp đặt thiết bị phía trên đầu vào vật liệu và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như cánh khuấy, v.v.

Trong điều kiện làm việc cực kỳ phức tạp, thiết bị có thể hoạt động bình thường nếu không có chướng ngại vật trong khu vực có bán kính 20 cm tập trung vào điểm lắp đặt.

Chiều cao ống lắp đặt tối đa H max phụ thuộc vào đường kính ống lắp đặt D và kích thước của góc phóng sản phẩm.
Kết nối cài đặt quá dài sẽ ảnh hưởng đến hiệu suất radar.

Đơn vị tính bằng mm:

Xi'an Kacise Optronics Tech Co., Ltd tự coi mình là nhà cung cấp và sản xuất giải pháp. Chúng tôi mang lại sự linh hoạt tối đa và ưu đãi tối ưu hóa chi phí cho khách hàng OEM của mình.
Những gì chúng tôi có thể cung cấp:
Phạm vi bao gồm phiên bản/màu vỏ tùy chỉnh, loại ren (G-Thread/NPT Thread), Phần mềm tùy chỉnh, bản in, hướng dẫn sử dụng và danh mục. Nếu bạn quan tâm đến việc cài đặt bên mình, Mô-đun Radar chắc chắn có sẵn.
